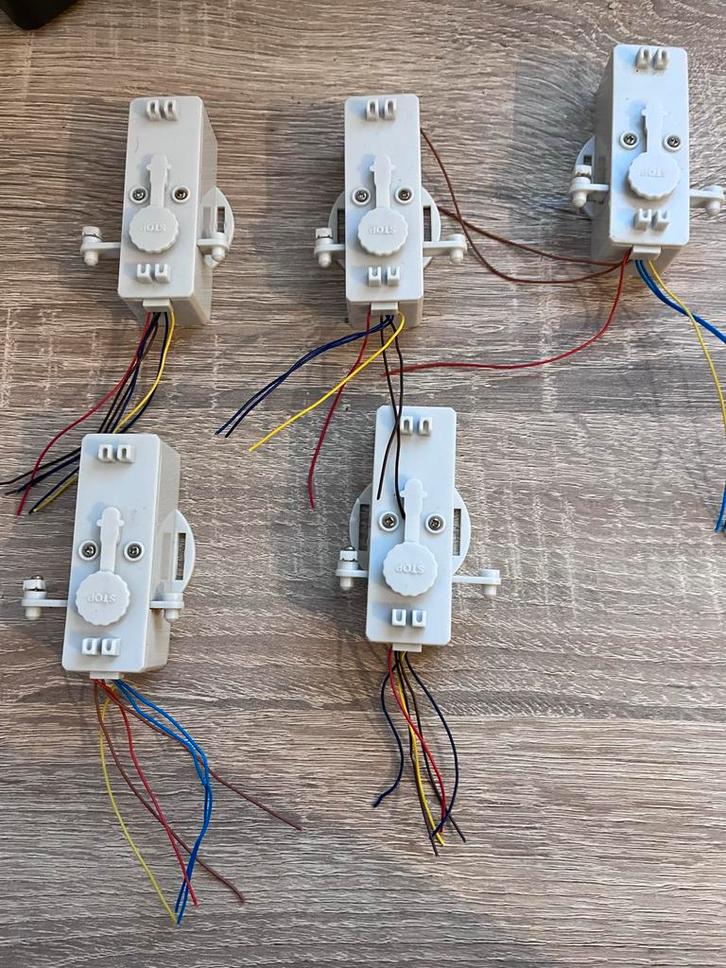

13x Conrad 2201977 wisselaandrijving

Met einduitschakeling en polariteits omschakeling

Responsetijd 0,2 seconden op 12v

LET OP het zijn er 13
8 staan nog niet op foto!

Verkoop als geheel en kan worden verstuurd

Extra info:

exacte montage en afstelling van de krachtige onderbouwaandrijving is uiterst eenvoudig: schuifstangen in de middenpositie vastleggen, wisseltong in de middelste stand zetten, wisselhendel en schuifstangen met de verenstaaldraad verbinden, schuifstang vrijgeven - en klaar! Voor wissels met een polariseerbaar hartstuk is de aandrijving uitgerust met een ingebouwde omschakelaar. De uitgangen voor de ompoling van het hartstuk kunnen ook voor de terugkoppeling worden gebruikt.

decoderaansluiting
Met 2 weerstanden extra is deze motorische wisselaandrijving te gebruiken bij decoders voor magnetische wisselspoelen. Ga daarvoor als volgt te werk : Monteer aan beide spoeluitgangen van de decoder een weerstand van 33 ohm en verbind deze met de gemeenschappelijke retourleiding van de decoder. Bij activering van een uitgang gaat er nu een stroom lopen door de aangesloten weerstand. Door de waarde van de weerstand op ca. 2x de voedingsspaning te houden zal deze stroom niet meer dan een 0,5 ampère bedragen. Tussen de beide spoeluitgangen zal een spanningsverschil ontstaan welke de motor van de aandrijving in beweging zet. Koppel de beide diode’s van de wisselaandrijving aan elkaar en verbind deze met de ene spoeluitgang van de decoder. Sluit de andere aansluiting van de aandrijving aan op de andere spoeluitgang en daarmee zijn de werkzaamheden voltooid. Beide tegenovergestelde diode’s van de aandrijving dus handhaven zodat de eindafschakeling blijft functioneren.
