8 MB 72-pin SIMM FPM (Fast Page Mode) RAM-module met Parity.

De verdeling van de chips op de geheugenmodule werkt als volgt:

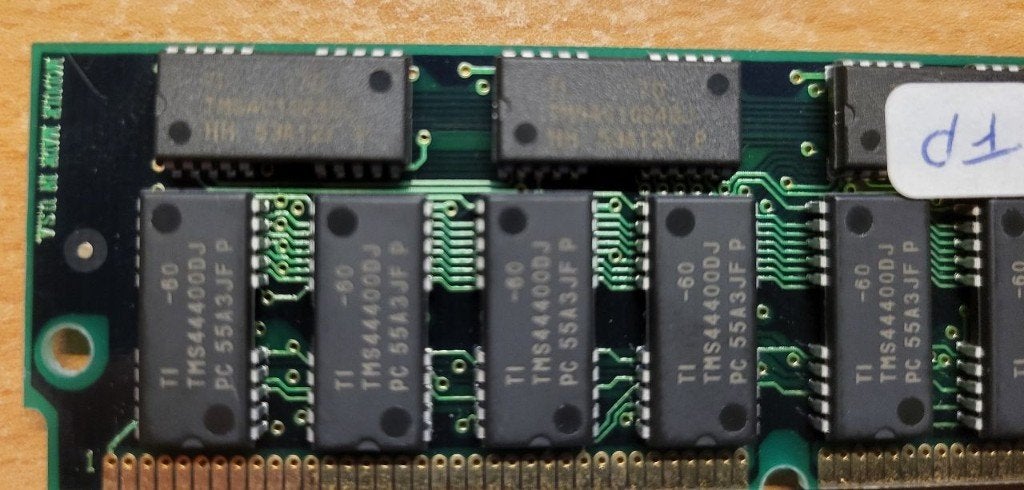

16x TMS44400DJ-60

Dit zijn Texas Instruments DRAM-chips met een capaciteit van 1M x 4-bit per stuk en een snelheid van 60ns. Samen vormen deze 16 chips de 2M x 32-bit databus (goed voor de basiscapaciteit van 8 MB).

8x TMS4C1024DJ-70

Dit zijn Texas Instruments DRAM-chips met een capaciteit van 1M x 1-bit en een snelheid van 70ns. Samen vormen deze 8 chips de 2M x 4-bit paritybus die gebruikt wordt voor foutcorrectie (waardoor de totale breedte van de module op 36-bits uitkomt).

Technische Specificaties Overview
EigenschapSpecificatie

• Totale Capaciteit 8 MB
• Bus-indeling 2M x 36 (32-bit data + 4-bit Parity)
• Geheugentype FPM (Fast Page Mode) DRAM
• Vormfactor 72-pin SIMM
• Snelheid 60ns voor data / 70ns voor parity (de module draait effectief op de snelheid van de hoofdchips, mits ondersteund door de geheugencontroller).

Dit type geheugen werd in de jaren '90 voornamelijk gebruikt in high-end 486-computers, vroege Pentium-systemen en servers die foutcorrectie (parity) vereisten.

Gebruikte vintage hardware
Niet getest
Wordt verkocht zoals afgebeeld.
Interessant voor verzamelaars, retrocomputerliefhebbers of voor het herstellen van een oudere computer.
