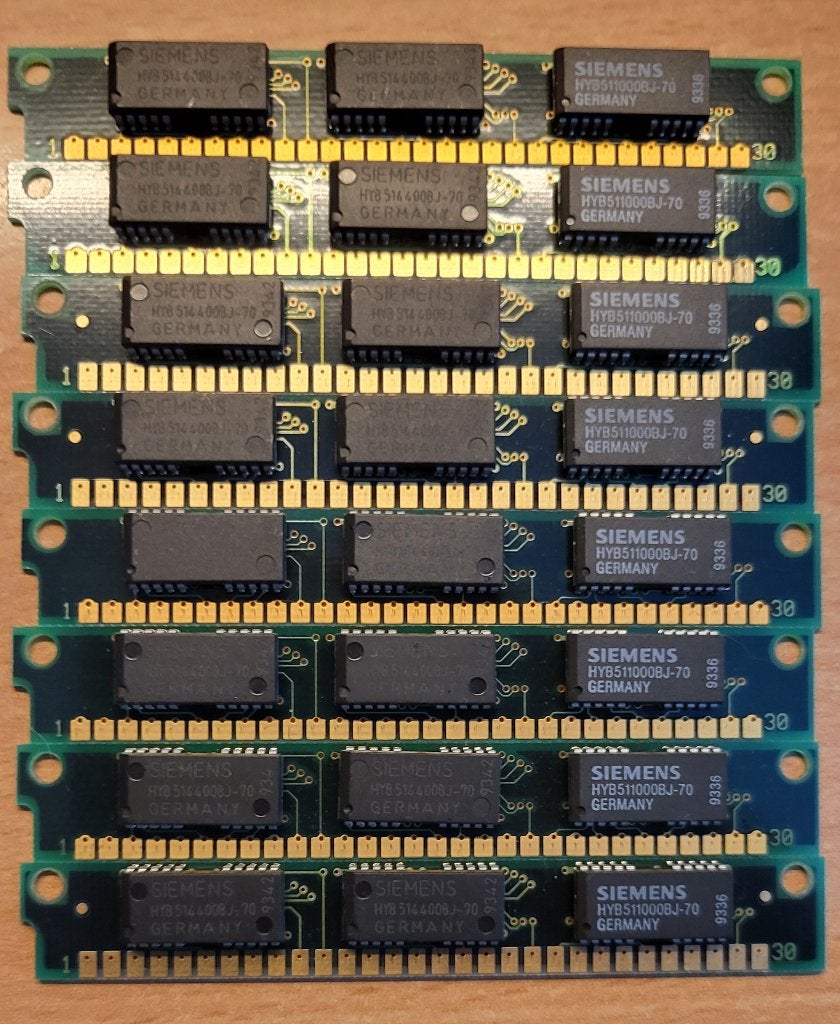

8x 1MB Simm 30-pins Parity 70ns 3-Chip 1Mx9 (Chips Siemens)

• 8x1 MB 30-pins SIMM RAM-module met pariteit. De vermelde componenten zijn klassieke Fast Page Mode (FPM) DRAM-chips geproduceerd door Siemens, met een toegangssnelheid van 70 nanoseconden (ns).

Technische opbouw van de module
Wanneer deze drie specifieke chips op een geheugenbankje (PCB) worden gesoldeerd, creëren ze een totale capaciteit van 1 Megabyte (1Mx9-bit):

• 2x Siemens HYB514400BJ-70: Dit zijn 1M x 4-bit Dynamic RAM-chips. Samen leveren deze twee IC's de primaire databreedte van 8 bits (2 x 4 bits = 8-bit databus).
• 1x Siemens HYB511000BJ-70 (in uw tekst genoteerd als HYB11000BJ-70): Dit is een 1M x 1-bit Dynamic RAM-chip. Deze extra chip voegt de 9e bit toe, die in oudere computersystemen puur werd gebruikt voor foutcorrectie (parity).

Toepassing
Dit type geheugen stamt uit de late jaren '80 en vroege jaren '90. Dit soort modules werd destijds op grote schaal gebruikt om het werkgeheugen uit te breiden van vintage computers, zoals systemen met een Intel 286-, 386- of vroege 486-processor.

Gebruikte vintage hardware
Niet getest
Wordt verkocht zoals afgebeeld.
Interessant voor verzamelaars, retrocomputerliefhebbers of voor het herstellen van een oudere computer.
