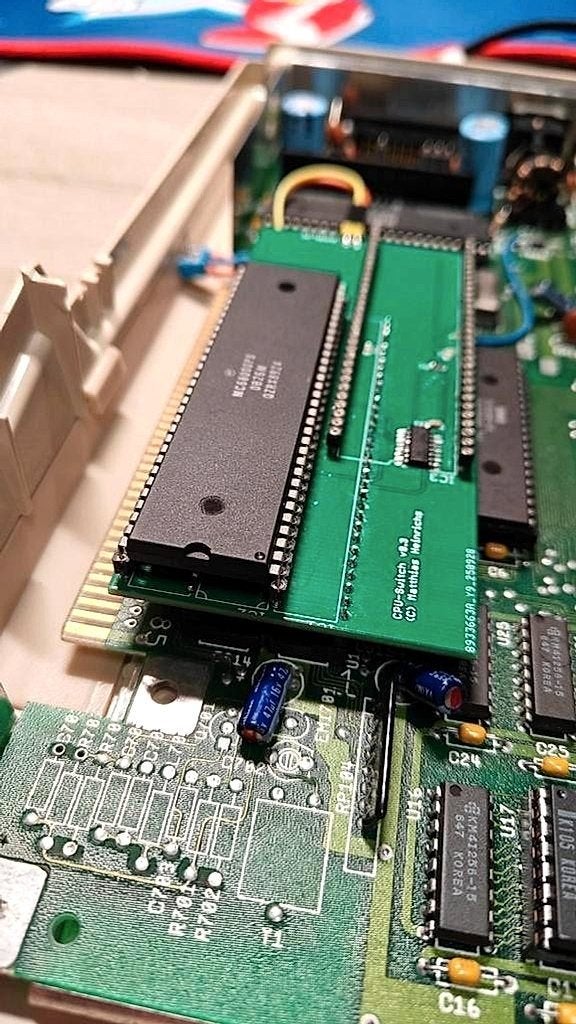

Voor de Amiga 500: een kwaliteitsvolle CPU switchboard in nieuwstaat waarmee je eenvoudig schakelt tussen verschillende processors zonder steeds je machine te openen.

Wat je ontvangt - Keuze uit 4 uitvoeringen:

20 euro: Kale printplaat zonder componenten, schakelaar of socket
25 euro: PCB met schakelaar en socket voor jouw extra processor
30 euro: Zoals de 25 euro versie + expansion klepje erbij
40 euro: Volledig gemonteerde uitvoering met NOS CPU direct op de print (paarse afbeelding)

Alle varianten behalve de goedkoopste hebben een socket voor de tweede CPU gemonteerd.

Kwaliteit en staat:
Geheel nieuw materiaal. Professioneel vervaardigd printwerk. Bij installatie kunnen kleine aanpassingen nodig zijn afhankelijk van je configuratie.

Technische achtergrond:
Deze hardware-arbiter schakelt niet alle 64 pinnen tegelijk (zou interferentie geven), maar manipuleert specifieke bussignalen. De belangrijkste: HALT en RESET pinnen dwingen de niet-actieve processor in tristate-modus. Hierdoor laat deze de adres- en databus los. Address Strobe (AS) wordt geïsoleerd zodat de chipset alleen de actieve CPU detecteert.

Voor de data- en adreslijnen (D0-D15, A1-A23) gebruikt het design snelle Bus-Switch chips (74CBT familie of soortgelijk) met minimale weerstand (ongeveer 5 Ohm) en verwaarloosbare vertraging - cruciaal voor correcte Amiga-bus timing.

De schakellogica (CPLD of discrete logica) zorgt voor veilige handshake: eerst wordt de ene CPU volledig losgekoppeld voordat de andere actief wordt. Dit voorkomt bus contention waarbij beide processors tegelijk zouden schrijven.

Bij Vampire kaarten is dit extra belangrijk omdat deze de bus direct overnemen bij inschakelen. De Garlic houdt de Vampire in Reset/Halt wanneer de originele 68000 actief is, en routeert Override en Interrupt signalen correct.

Let op: Voor PiStorm gebruik zijn hardware-aanpassingen vereist. We werken aan een verbeterde versie hiervoor.

Bezorging:
Ophalen kan, of verzending naar jouw adres (verzendkosten voor de koper)
