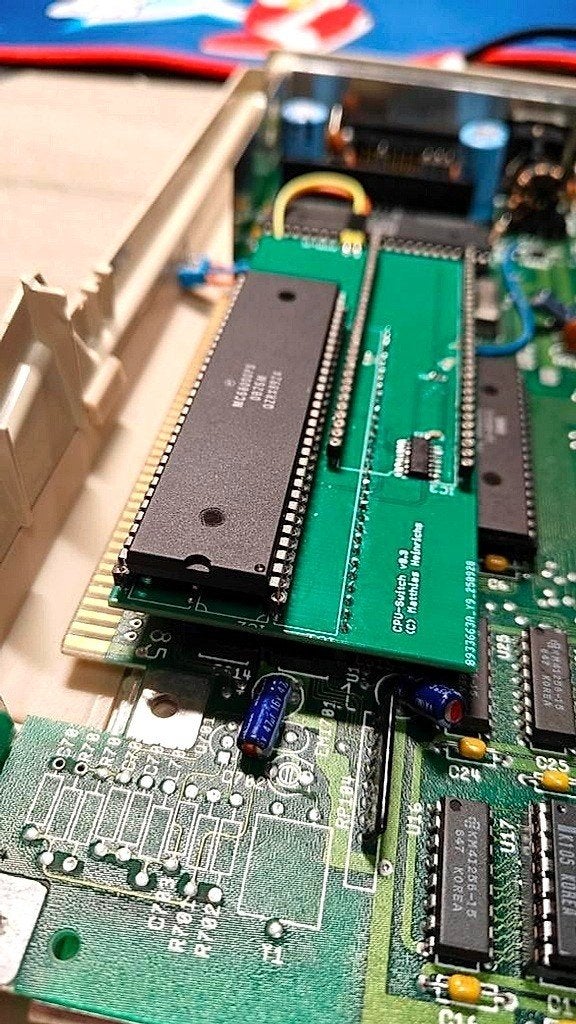

Schakel eenvoudig tussen verschillende processors in je Amiga 500 zonder telkens de behuizing te openen. Deze CPU switch board maakt wisselen tussen originele 68000 en accelerators zoals Vampire, Terrible Fire of piStorm mogelijk.

Verkrijgbaar in 4 uitvoeringen:

20 euro: Kale printplaat zonder componenten, schakelaar of socket
25 euro: Met schakelaar en DIP socket voor tweede processor naar keuze
30 euro: Identiek aan vorige plus expansion deksel
40 euro: Volledige kit met originele NOS 68000 CPU vast gemonteerd (paarse afbeelding)

Alle opties vanaf 25 euro hebben socket voor extra processor.

Technische werking:
De Garlic functioneert als hardware bus-arbiter door specifieke signaallijnen te manipuleren. Belangrijkste schakelpinnen zijn HALT en RESET die de inactieve CPU in tristate dwingen, waardoor adres- en databussen vrijkomen. Address Strobe (AS) wordt geisoleerd zodat de chipset alleen de actieve processor detecteert.

Bus-switching gebeurt via low-resistance FET switches (circa 5 Ohm) met minimale vertraging. Ingebouwde logica voorkomt bus contention door handshake mechanisme: eerste CPU wordt volledig losgekoppeld voor tweede wordt geactiveerd.

Voor Vampire kaarten lost de Garlic het bus-override probleem op door de versneller in Reset/Halt te houden wanneer standaard 68000 actief is. De 7.14 MHz klok wordt naar beide sockets geleid met timing management.

Let op: Bij piStorm gebruik zijn hardware modificaties nodig. Verbeterde versie voor piStorm compatibiliteit in ontwikkeling.

Montagetip: Kleine aanpassingen kunnen nodig zijn tijdens installatie.

Staat: Nieuw

Verzending of afhalen beschikbaar, verzendkosten voor koper.
