1xKenwood RJ45 microfoon plug aansluitkabel bij

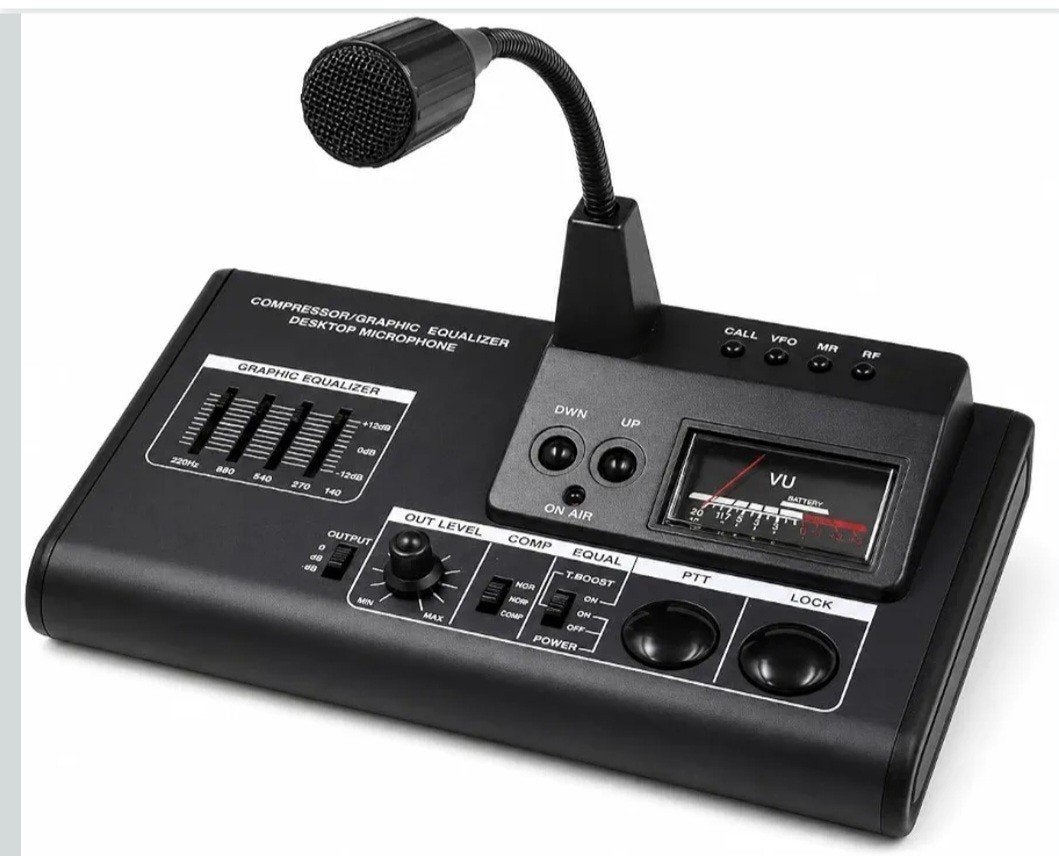

Deze desktop microfoon is voorzien van een RJ-45 interface, waardoor deze eenvoudig aan te sluiten is op Yaesu, Icom en Kenwood zendontvangers via optionele verbindingskabels

(AV-73K / AV-73Y). De keramische precisiecapsule zorgt voor een hoogwaardig microfoonelement voor kristalheldere spraakoverdracht en optimale modulatie op HF,

VHF en UHF. Met de 4-bands grafische equalizer kunt u het audioprofiel naar wens aanpassen bij 270, 540, 1000 en 2000 Hz (±12 dB) voor een perfecte DX-stemrespons. De instelbare 3-traps compressor biedt drie compressieniveaus (10 dB / 30 dB / 45 dB) voor een constant en krachtig

modulatieniveau in SSB. Daarnaast beschikt het apparaat over een batterijcheck met akoestisch alarm, een geïntegreerde spanningscontrole met waarschuwingstoon bij lage batterijspanning.


Microphone wiring
RJ45 Icom interface cable connector:
Pin 1: Not connected
Pin 2: PTT ground
Pin 3: Microphone input
Pin 4: Microphone ground
Pin 5: PTT
Pin 6: Not connected
Pin 7: Up/down
Pin 8: DC
RJ45 Kenwood interface cable connector:
Pin 1: Up
Pin 2: DC
Pin 3: PTT ground
Pin 4: PTT
Pin 5: Microphone ground
Pin 6: Microphone input
Pin 7: Not connected
Pin 8: Down
RJ45 Yaesu interface cable connector:
Pin 1: Not connected
Pin 2: Not connected
Pin 3: PTT
Pin 4: Microphone input
Pin 5: Ground
Pin 6: DC
Pin 7: Up
Pin 8: Down
