Netwachter voltage monitoring Relais / Schneider Electric

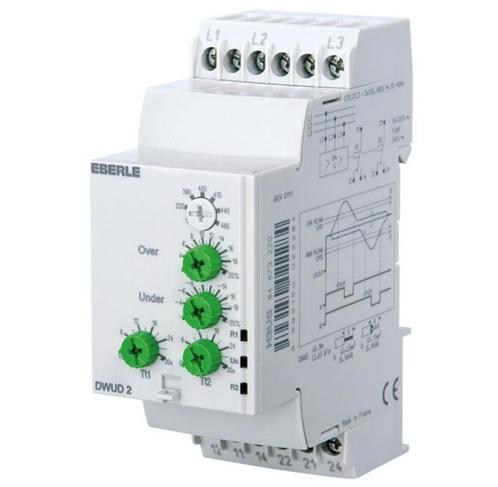

SE Eberle DWUD-2 .

Komt uit oude voorraad. Niet of nauwelijks gebruikt.  Zie foto's

Drehstrom-Netzwächter

DWUD/DWUS

EBERLE

Technische Daten

Allgemeine Kennwerte

DWUD 1

DWUD 2

DWUS 2

LED-Anzeige Betriebsspannung

Grune LED

Anzeige Relaiszustand

Gelbe LED

Montage

Auf Hutschiene gemäß IEC/EN 60715

Montagemöglichkeiten

Alle Positionen

Werkstoff des Kunststoffgeh., Typ VO (gemäß UL 94)

Glühdrahtprüfung gemäß IEC 60695-2-11, EN 60695-2-11

Schutzart (IEC 60529)

Klemmleiste: IP 20Gehäuse: IP 30

Anschlusskapazität gemaß IEC 60947-1

Max. Anzugsmoment gemäß IEC 60947-1

Starre Leitungen: 1 x 4-2x2,5 mm²

1x11 AWG-2x 14 AWG Flexible Leitungen mit Kabelschuh: 1 x 2,5-2 x 1,5 mm² 1 x 14 AWG-2 x 16 AWG

0,6...1 Nm/5,3...8,8 Lbf.Ft

Betriebstemperatur IEC 60068-2

-20...+50°C

Lagertemperatur IEC 60068-2

-40...+70°C

Luftfeuchte IEC 60068-2-30

2x24 h, 95%iger Betrieb, max. rel. F. nicht kondensierend, 55°C

Schwingungen gemäß IEC/EN60068-2-6

10... 150 Hz, A = 0,035 mm

Schwingungsfestigkeit gemäß IEC 60068-2-6

5g

Gewicht

80 g

Normen

CE-Kennzeichnung

130 g

Produktnorm

Niederspannungsrichtlinie 2006/95/EG-EMV 2004/108/EG EN 60255-6/IEC 60255-6/UL 508/CSA C22.2 N°14

Störfestigkeit gemäß EN 61000-6-2/IEC 61000-6-2 Störaussendung gemäß EN 61000-6-4/EN 61000-6-3

IEC 61000-6-4/IEC 61000-6-3

Elektromagnetische Verträglichkeit

Störaussendung gemäß EN 55022, Klasse B

Zulassungen/Konformität

UL, CSA/ROHS
