Tka een philips radiobuis QB3/300GA.
Is nog vacuum, geen idee of hij het elektrotechnisch nog doet.

Vraagprijs EUR 75,-

Beschrijving volgens chatGPT:

Leuk! De Philips QB3/300GA is een bekende zendbuis uit de Philips Professional Components-serie. Het is géén "lamp", maar een radiale straalbundel-tetrode (radial beam power tetrode) die bedoeld was voor het opwekken en versterken van hoogfrequente vermogens.

Waar werd hij voor gebruikt?

Deze buis kon worden ingezet als:

📡 HF-versterker in radiozenders
📻 Oscillator voor het opwekken van radiofrequenties
🎙️ Modulator in AM-zenders
⚙️ Industriële hoogfrequent-installaties (RF-verwarming)

Hij werd vooral toegepast in:

kortegolfzenders;
militaire radioapparatuur;
maritieme zenders;
omroepzenders;
laboratorium- en meetapparatuur.
Technische gegevens

Enkele indrukwekkende specificaties:

Equivalent type: 4-125A / 4D21
Anodespanning: tot 3000 volt
Maximale anodedissipatie: 125 watt
Frequentiebereik: tot ongeveer 120 MHz
Gloeidraad: 5 V / 6,5 A
RF-uitgangsvermogen: tot ongeveer 375 W in klasse C-bedrijf.
Waarom ziet hij er zo bijzonder uit?

De anode is de grote metalen cilinder in het midden. Die wordt tijdens gebruik roodheet en moet zijn warmte afgeven aan de lucht. Daarom staat de buis rechtop en is vaak geforceerde luchtkoeling toegepast. De bovenste aansluiting is de hoogspanningsanode; de overige elektroden zijn via de speciale voet aangesloten.

Verzamelaarswaarde

Als de buis:

nog vacuüm heeft (de getter is mooi zilverkleurig en het glas is intact),
en de opschriften leesbaar zijn,

dan is zo'n Philips QB3/300GA tegenwoordig best gewild onder verzamelaars van zendapparatuur. Afhankelijk van de staat zie je prijzen variëren van enkele tientallen euro's tot ruim boven de €100 voor een goed exemplaar.

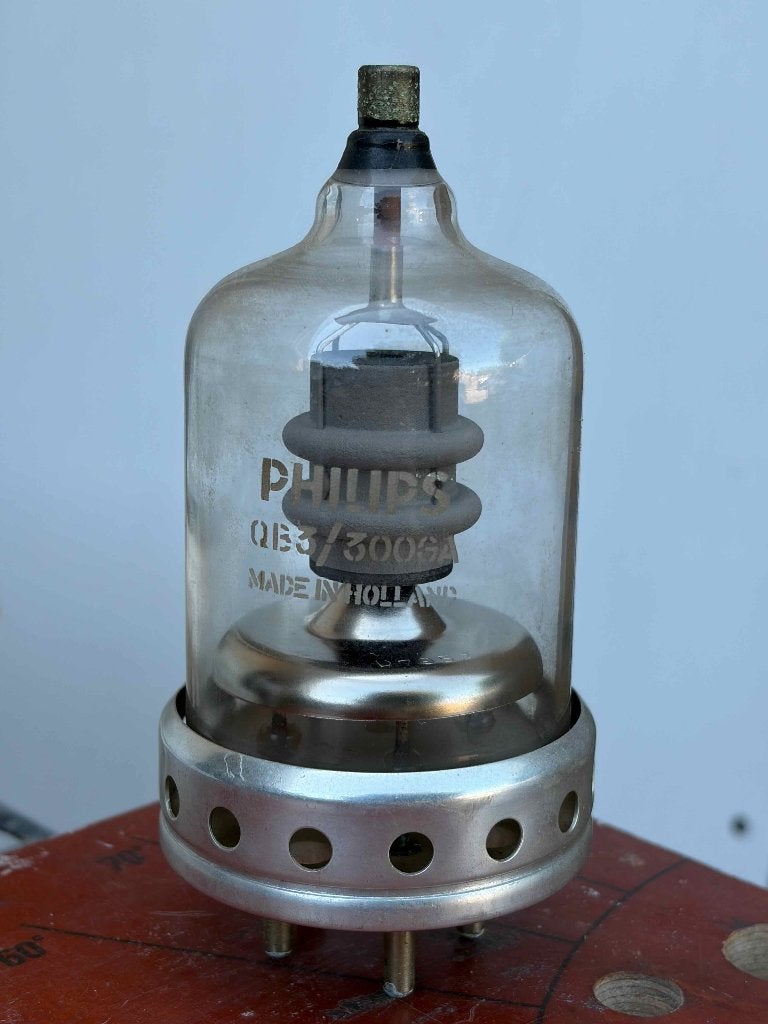

Dank voor de foto! Dit is inderdaad een Philips QB3/300GA, en hij ziet er nog verrassend compleet uit.

Een paar dingen die me opvallen:

✅ Het glas is heel.
✅ De bovenste anode-aansluiting is nog aanwezig.
✅ De keramische isolator is onbeschadigd.
✅ De aluminium koelring/voet is compleet.
⚪ De getterspiegel is wat moeilijk te zien op de foto, maar de buis lijkt niet lek te zijn.
Wat zie je precies?
De grote metalen schijf onderin is de anode. Die voert de meeste warmte af.
De keramische ringen isoleren de elektroden die op duizenden volts kunnen staan.
De dunne pen naar boven eindigt bij de anodekap, waar de hoogspanning werd aangesloten.
De voet is een 5-polige Giant-base, een standaard voor zwaardere zendbuizen.
Hoe werkte hij?

Stel je een radiozender van 100 à 500 watt voor.

De gloeidraad verwarmde de kathode (5 V / 6,5 A).
De kathode zond elektronen uit.
Met het stuurrooster werd dat elektronenpakket gemoduleerd.
Tussen kathode en anode stond vaak 2000 tot 3000 volt.
De buis versterkte zo een klein HF-signaal tot enkele honderden watts RF-vermogen.
Waar heeft hij waarschijnlijk gezeten?

Deze buizen kwamen veel voor in:

📡 amateurzenders (vooral 2 m-band rond 144 MHz);
maritieme radiozenders;
militaire communicatieapparatuur;
industriële RF-generatoren;
laboratoriumzenders.

De QB3/300GA is bovendien uitwisselbaar met de Amerikaanse 4-125A, waardoor hij wereldwijd populair was.

Leeftijd

De oorspronkelijke QB3/300 verscheen al in de jaren vijftig. De GA-versie is een verbeterde uitvoering die door Philips vanaf de jaren zeventig in productie werd genomen en nog lang in het Professional Components-programma bleef.

Verzamelwaarde

Op basis van de foto zou ik zeggen dat dit een mooi verzamelobject is. Als hij nog vacuüm heeft en op een buizentester goed meet, is hij voor verzamelaars van zendapparatuur zeker interessant. Ongeteste exemplaren brengen vaak €40–100 op, terwijl een aantoonbaar goede of NOS-uitvoering aanzienlijk meer kan opleveren.

Ik vind dit soort buizen altijd fascinerend. Tegenwoordig maken we met een paar millimeters silicium een complete zender, maar vroeger deed één glazen buis van 20 cm hetzelfde werk, op enkele kilovolts en met een anode die tijdens bedrijf letterlijk roodgloeiend kon worden. Dat geeft mooi weer hoe indrukwekkend de techniek uit die tijd was.
