High End Luidspreker uniek ontwerp ontwikkeld met fabrikant

Slechts 1 paar op de markt
Type syteem: 3-weg gesloten systeem met actief laag en passief mid-hoog

Toegepaste onderdelen per kast:

Woofer: 2x Seas Prestige L18RNX/P
Mid 1x Seas Prestige L15RLY/P
Tweeter 1x Fountek NeoCD3.0 Ribbon tweeter
Hypex 1x Hypex AS2.100d link 249,00
1x Touch display link 24,00
1x remote link 29,90

Bekabeling intern: Van Den Hul M.C. The SkylineHybrid halogen free.
Dubbel op de woofers en enkel op de mid en hoog.

Demping: Pritex schuim aan de wanden
Dr Baileys longhair wol

Beschrijving:

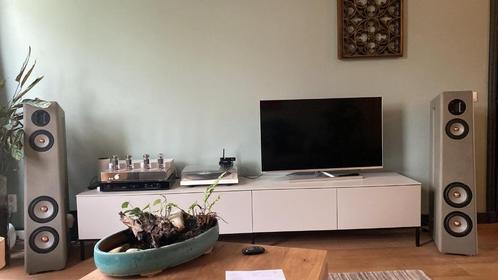

Kastontwerp, het ontwerp van de gesloten behuizing is uniek, van deze versie bestaat er maar 1.
Het ontwerp is geïnspireerd op een transmissielijn vorm en heeft door de verstevigde opening een enorm stijf karakter. De grote radiussen zorgen voor een zacht uiterlijk gecombineerd met de unieke verhoudingen van de verschillende delen. Door deze radiussen oogt de kast tevens een stuk kleiner.
De verhoudingen zijn nauwkeurig bepaald en hebben een sterke esthetische waarde. Op foto komt dit minder over vanwege het perspectief.

Materialen van de kast. Het geheel is opgebouwd uit 30mm MDF en dit is met 4 lagen lak dicht gespoten alvorens de 2 lagen grondlak erop kwamen.
De kast is te behandelen met een beton coating die duurzaam is. Dit geeft een zeer mooi uiterlijk aan de kast en de harde topcoat geeft zowel bescherming tegen krassen als dat het voordelen biedt voor het afstraal gedrag van de baffle.

Intern:
Het volume in de kast is gescheiden voor het hoog-mid en het laag d.m.v een afscheiding.
Aan de binnenzijde zijn alle ruimtes gedempt met Pritex schuim en Dr Bailey`s Longhair wol. Dit is de beste demping mogelijk.
De kast is gesloten wat de meest pure bas geeft, ondanks dat je hierdoor wat inlevert op het ultra laag loopt het frequentie bereik van de woofers tot een indrukwekkende 30 Hz. Sub laag dus !
De premium units van Seas zijn gekozen voor de bezetting, zeer mooie units met een grote spreekspoel die nog betere controle garandeert. Dit geldt voor de woofers en voor de middentoner.
Het hoog wordt door een zeer mooie bandunit van Fountek weergegeven die een frequentiebereik heeft tot 40.000 Hz.
Deze unit in combinatie met de middentoner zijn een gouden match, het resultaat is een zeer ruim en sprankelend hoog wat naadloos aansluit op de middentoner.
Een geluidsbeeld wat zeer 3 dimensionaal is, voor en achter, boven en onder, links en rechts. En dan rechts van de rechter speaker ook nog.
Het laag is droog en strak en is door de dubbele woofer in staat ook bij lage volumes alles te laten horen. Naar wens is de ingebouwde Hypex unit te regelen in volume waardoor het niveau van de bas afgesteld kan worden op de ruimte door middel van het touchdisplay op de achterzijde of met de afstandsbediening waarmee je de Hypex unit ook aan en uit zet.
De Hypex Unit levert 200 watt per speaker.

Filter:
Allereerst is er een theoretisch filter gebouwd waarmee gemeten kon worden. Immer veranderen parameters als de units in de kast zitten.
De luidsprekers zijn uitgebreid doorgemeten bij Xanadu Luidsprekers in IJsselmuiden. Age van der Woudt is een kunstenaar op het gebied van filterbouw.
Hij heeft het filter getuned en keer op keer doorgemeten. Uiteindelijk werd het definitieve filter uit zeer goede componenten opgebouwd, dezelfde die zitten in zijn eigen systemen van nog veel hogere prijzen. Al zijn filters zijn ook speciaal getuned voor buizenversterkers waardoor aansturing eenvoudig is.
Het resultaat is een zeer levendig en gedetailleerd geluidsbeeld wat een zeer mooie representatie geeft van de opname.

Foto’s van de bouw zijn beschikbaar.


Zelf speel ik met een gemodificeerde buizen versterker op het hoog en mid en gebruik voor de woofers de Hypex uiteraard.


Alle theorie is mooi maar uiteraard gaat het om de beleving.
