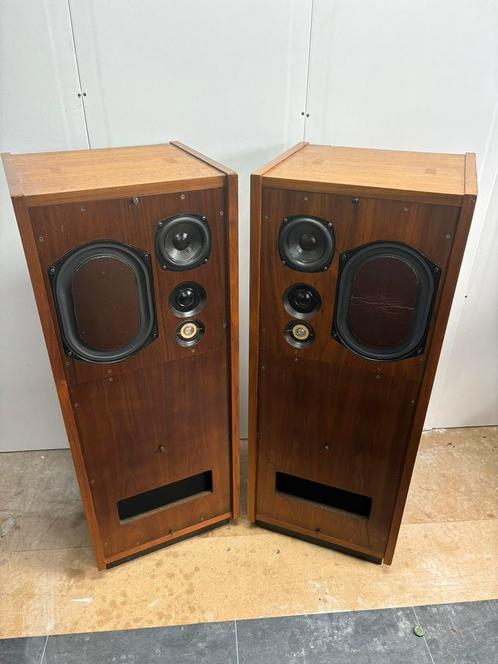

Hans Baan HB 10 Luidsprekers - Zeer zeldzaam

Hans Baan HB 10 Luidsprekers - Zeer zeldzaam

Klinken fenomenaal, optisch lichte gebruikssporen. Frontjes moeten nieuw doek hebben. Ophalen in Almelo

De HB10 is een vierweg-systeem, waarbij de op een aantal specificaties geselecteerde lagetonenspeaker belast wordt met een transmissielijn (TLS).
Het voordeel van een goed ontworpen transmissielijn is o.a. een beter impulsgedrag, minder vervorming en een groter frequentiebereik in het uiterste laag. Dit laatste kan overigens ook een nadeel zijn, zodat het gewenst is, dat de rest van de installatie ook van uitstekende kwaliteit is.
In het lage-middengebied is een luidspreker toegepast met een 13 cm conus, die met een speciale coating bewerkt is, om zoveel mogelijk kleuring in dit zo belangrijke gebied te voorkomen.
Het hoge-middengebied wordt verzorgd door een 50 mm Mylar dome-tweeter.
Het superhooggebied wordt verzorgd door een 19 mm dome-tweeter, met een extreem lichte dome.
De vier speakereenheden worden door middel van een op 3 mm epoxyprint gemonteerd 29-elements wisselfilter tot een zo neutraal mogelijk geheel gekombineerd. Bij het ontwerp van het filter is gestreefd naar de meest ideale filterkarakteristieken van 6 dB/oct. Het voordeel van deze manier van filtering is een vlakke fase- en amplituderesponse en een constante energieafgifte in het overnamegebied.
Omdat het gedrag van de speakers bij deze filtermethode minstens twee octaven buiten het werkingsgebied voorspelbaar moet zijn (en dit bij de conventionele filtermethode niet het geval is) zijn in het filter van de HB10 voorzieningen getroffen, die dit gedrag wel voorspelbaar maken.

laag: 21x30cm - Kef B139 SP1044 geselecteerd

laag-midden: 13cm - Kef B110 SP1003 gemodificeerd,
latere versie: Peerless KO 50 WGX

midden-hoog: 39mm dome - Kef T52 SP1049

hoog: 19mm dome - Celestion HF2000

4-weg transmission-line



scheidingsfilter: 6 dB/octaaf - faselineair

scheidingsfrequenties: 200, 3000 en 10.000 Hz

impedantie: 8 Ohm

gevoeligheid: 89 dB (2,83V,
