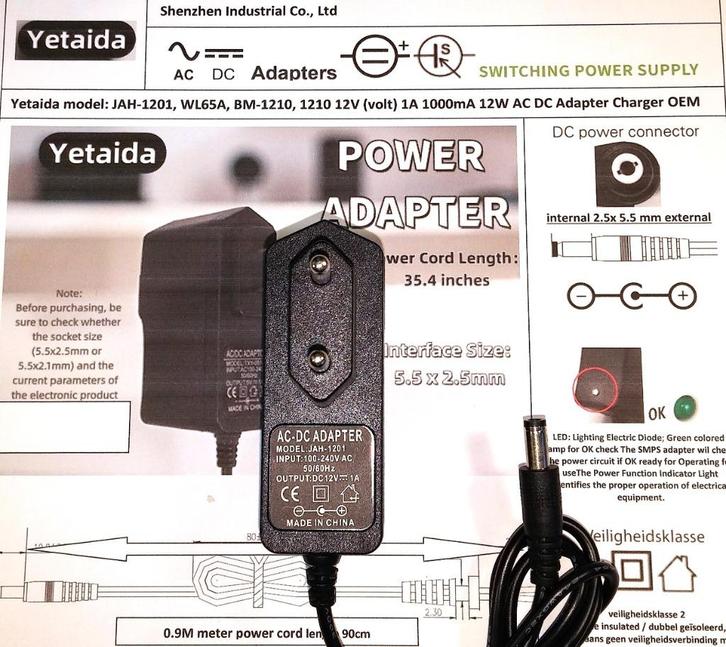

Yetaida model:JAH-1201, WL65A, BM-1210, 1210 12V (Volt) 1A (Ampere) 1000mA AC DC Power Adapter voedings-adapter 12W (watts) Tip / Plug 2.5x5.5 DC draad lengte 0.9-Meter Ladegerät Power Supply Charger Lader Oplader Voedingsadapter, DC jack/Tip/plug: + Center + Positive diameters 2.5x5.5mm (HDD) and 2.1x5.5mm compatibel EU power cord kabel Lengte 0.9M Meter (90cm)

Original Neue Ladegerät Nieuwe Schakelende Switching Mode AC/DC Adapter, Power Adaptor, Power Supply, Charger Lader, Oplader, Voedingsadaptervoedingseenheid 12V 1A 1000mA AC DC Power Adapter power (DC jack + Center positive / + positieve pool + 2.5x5.5mm with EU socket and a 0.9m Meter power cord length (90cm)/Lengte stroomdraad

-Prijs € 5,95 + € 3,95 verzendbijdrage DHL parcel track & trace afhaalpunt (optioneel € 4,95 DHL thuisbezorging )

-Betaling per (1) SEPA IBAN BANK Overboeking of (2) PayPal met Kopersbescherming PayPal + PayPal Express Accepted with Buyers protection, EBAY

-Guarantee Warranty 5 maanden niet goed geld terug garantie op DOA (Dead on Arrival) en onvoorziene defecten.
--------------------
-Kwalitatieve Replacement adapter van het C-merk 'Yetaida' van shenzhen Hengtaiheng technology co.,LTD China. onder andere op het Amazon aangeboden met 60% 5 uit 5 sterren en 13% 4 uit 5 sterren beoordelingen aangaande deze basis lader.

-AC DC Adapter voorzien van LED-OK light check (Blauw /groen lampje) controle indicator is aangebracht voor juistheid-check ten aanzien van het stroomcircuit / voor functionaliteit, de controle check' voor juiste werking bij inschakeling.

-Switching Mode Power Supply (SMPS) Schakelende AC-DC Adapter met hoogbereik qua ingangsvoltages 100V~240V en hogere input-output efficiëncy.

-DC-output 12V (volt) 1000mA ampère 1A max output 12W (watt)

-Voorzien van DC connector: Center Positive + female ronde plug met universal diameter: intern 2.5mm x 5.5mm extern (2.1x5.5mm compatibel)

-Voorzien van 90cm (0.9-Meter Power cord ) DC double-wire, dubbel-dradige met versterkte draadaanhechting met wartel aan het adapter blok / enforced housing.

-Enkeldradig stroomdraad en dit heeft een UL Listed (UL 2464 cable) (United States) certification Exxxxxxxx AWM style AWG 24AWGX2C certificaat ten aanzien van de technische vereisten,materiaal, veiligheid, Flame, tempratuur voltage Rating 80°C, 300v

-Compact en Sterke Pc polycarbonaat muurplug/ wall socket-plug power supply/ adapter met EU (EURO) C7 netstroom interface.

-Electrical/ Safety Approvals, Regulatory and EMC Electromagnetic Compatibility (EMC) Directive / Keurmerken.

-CE certificate: Staat hierbij voor Conformité Européenne, een Europees keurmerk voor overeenstemming dat het elektrisch apparaat voldoet een de regelgeving van de Europese Unie.

-TÜV Rheinland GS MARK FOR EUROPE certificate; the GS mark is the German version of the CE mark — declaring that an electrical product adheres to German safety standards. the GS logo is paired with the independent body in charge of safety testing. The most common organisations are TÜV SÜD and Intertek

-Environment RoHS certification (Restriction of Hazardous Materials) No extreme Hazardous Materials / Afwezigiheid van schadelijke materilen bij productie, gebruik en recycling.

-Symbool: Veiligheidsklasse 2 Safety Class: double insulated / dubbel geïsoleerd, doorgaans geen veiligheidsverbinding met aarde nodig om veilig te kunnen gebruiken. Gebruik voor indoor/ overdekt gebruik.

-IP20 klasse niet stofdicht en niet waterdicht voor gebruik in droge ruimtes / Use indoor.

Verplichte basis veiligheid-eigenschappen voor CE / INTERTEK GS-Mark certificaat voor Europa:

-Over Voltage (max n.b. V DC Volt) protection with automatic Shutdown and latch off function.

-Over Current (max n.b. A (Amps) protection.

-Short Circuit protection with auto recovery function with auto recovery function.

-Over Temprature protection Latch off (In the context of a latching circuit, "latch off"

-Voorzien van T-1A 1 Amp Fuse 20mm Time Delay / Slow Blow Glass Fuse./ Zekering for AC Input voltage: 100V-240V 24W frequentie: 50/60Hz Hertz.

-DC draad stroomdraad (producent) WEIDI :UL 2464 Listed cable AWM Exxxxxx AWM style UL 2464 24AWGX2C AWG style VW-1 SC PVC (poly Vinyl Choride) 80 graden Celcius 300 Volt

-Behuizing / Housing van PolyCarbonaat Pc of PVC Dit materiaal is een thermoplastisch polymeer met indrukwekkende sterkte, slagvastheid en temperatuurbestendigheid. Gebruikt in de ICT elektronica, telecommunicatiesector en automotive industrie.

-Storage Temperature: -40°C ~ +85°C Operation Temperature: 0°C ~ +40°C

-Afmetingen lxbxd: 73mm x 27mm x 29mm (breedte 60mm with EU plug) approx.

-Gewicht 65g (gram)
-------------------

Beschrijving fabrikant / description manufacturer Shenzhen Heng Tai Ying Technology Co., Ltd.

the company was founded in 2014, mainly engaged in mobile phone accessories and 3C digital products. The company is currently engaged in product design, mold manufacturing, plastic products manufacturing, data cables manufacturing, electronic assembly and other comprehensive services.Shenzhen Hengtai Technology Co., Ltd. was established on April 29, 2014, with its registered address at the No. 6 of second floor, building C, , Red Sun Industrial Park, Mudunshahe Industrial Zone, Guangming Street, Guangming New District, Shenzhen city, and its legal representative is Liu Hongtao. The business scope includes general business items: technical development and sales of electronic products, mobile phone accessories, computer products and accessories, energy-saving products, digital products, electronic system equipment, electronic components, communication equipment and related products; Technical consultation of electronic products; Domestic trade (excluding franchised, controlled and monopolized commodities); Operate import and export business., The licensed business items are: the production of mobile phone protective film, computer protective film, digital product protective film and electronic product protective film.
-------------------
Deze Yetaida Schakelende AC DC adapter / Switching Mode Power Supply heeft de volgende Technische SMD- elektrische componenten aanwezig in deze Lader:

Behuizing / Housing van ABS (acrylonitril-butadieen-styreen) Dit materiaal is een thermoplastisch polymeer met indrukwekkende sterkte, slagvastheid en temperatuurbestendigheid. Gebruikt in de ICT elektronica, telecommunicatiesector en automotive industrie.

-PCB:(print circuit board) model CLW-368 20200528

-DC draad stroomdraad:UL 2752 cable E87647-DC AWM style VW-1 PVC (Poly Vinyl Choride) 80 graden Celcius 30 Volt

-AC input Fuse surge / zekering

-AC input Capacitor: DZDZ PET model CD11GA commonly used for filtering, decoupling, and energy storage 450V 4.7uF microfarad spec: 130? 2000hours or 105? 8000hours,

-SD CD286L-D PET Aluminum Electrolytic Capacitor 50V 22uF microfarad 2000 hours at 105?.

-1 x Transformer AC DC

-MB10M Bridge Rectifier (Gelijkrichter-chip) Single Phase Standard 1kV

-Chip Schakel CSC7203 is a high performance Consumption < 0.2W current mode Pulse Width Modulated (PWM) switching power converter, AC-DC Switch Mode Power Controlling IC / chip.

-1x Blauw Y-Capacitor to reduce Electro Magnetic inteference Y-condensator, een type keramische schijfcondensator, is speciaal ontworpen voor EMI-onderdrukking. Het wordt in strategisch in circuits geplaatst om elektromagnetische ruis weg te filteren, waardoor gevoelige componenten worden beschermd tegen interferentie van de omgeving en andere appraten.

-The DK1203 AC-DC Switch Mode Power Controlling IC / chip is a secondary side flyback type With integrated 700V high voltage power transistor,patented self-power supply circuit and integrated MOS circuit design, lots of external components are saved, transformer design is simple, only two windings is needed for the transformer in isolated output circuit.

-2x Correction capacitor 10NF 103J 100V capacitor, Polyester Film Capacitors 2.2NF/1000V The high quality metal film capacitors condensators Mylar capacitor 222J uses metal as the electrode, has the characteristics of small size and good insulation performance, and is suitable for DC or pulsating circuits/. Features: High reliability, low ESL, and excellent temperature stability.

-PC817 c2025 optocoupler/ photocoupler Dit component biedt electrical isolation between circuits and enabling signal transmission. This isolation is crucial for protecting sensitive components from high voltages and noise
This optocoupler/ photocoupler uses an infrared LED and a phototransistor to convert an electrical input signal into light and then back into an electrical signal on the output side. Helpt tegen storingen in het voltage signaal van interne en externe bronnen.

-SS310 waarde Diode 100V / 3A gelijkrichter (AC-DC) Schottky Barrier Rectifier.

-Zener ZD1 Diode is Spanningstabilisator deze Diode is een halfgeleiderdiode die zo geconstrueerd is dat de spanning over de diode in sperrichting, na het bereiken van de zenerspanning over een relatief groot bereik van de stroomsterkte, constant blijft. Deze eigenschap berust op het zenereffect.
De karakteristiek van de diode verloopt over dat bereik min of meer parallel met de as voor de stroomsterkte (zie figuur). Deze eigenschap maakt een zenerdiode onder meer geschikt voor toepassing als spanningsstabilisator.

-MB10F ? waarde Diode MB10F-13 is a surface mount glass passivated bridge rectifier. Suitable for AC to DC bridge full wave rectification for SMPS.

-DC capacitors 16V 680uF & 50V 4.7uF microfarad Aluminum Electrolytic Capacitor for Smoothing DC output.

-? LM358 DIP 8-pin (Dual Opamp) is een geïntegreerd circuit met dubbele operationele versterker en laag vermogen, oorspronkelijk geïntroduceerd door National Semiconductor. Het gebruikt een enkele voeding van +3 tot +30 volt voor De LM358 is een geïntegreerd circuit met dubbele operationele versterker en laag vermogen, oorspronkelijk geïntroduceerd door National Semiconductor. Het gebruikt een enkele voeding van +3 tot +30 volt voor VCC
-----------------
