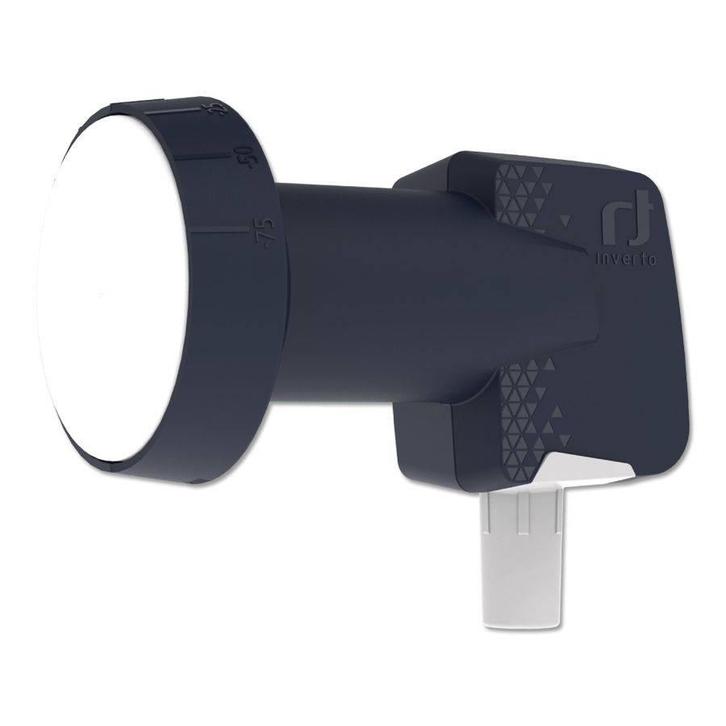

Inverto IDLP-SNL410-PREMU-OPN Premium Single 40mm PLL LNB

De Inverto IDLP-SNL410-PREMU-OPN single PLL LNB distribueert het signaal van één satelliet naar 1 single tuner. De LNB is zo ontwikkeld dat interferentie van 4G/LTE-signalen tot een minimum beperkt wordt. Bovendien heeft hij een laag ruisgetal en -stroomverbruik.

Single PLL LNB - 40 mm
De Inverto IDLP-SNL410-PREMU-OPN single PLL LNB distribueert het signaal van één satelliet naar 1 single tuner. De LNB is zo ontwikkeld dat interferentie van 4G/LTE-signalen tot een minimum beperkt wordt. Bovendien heeft hij een laag ruisgetal en een laag stroomverbruik.



Een PLL LNB voor hogere frequentie stabiliteit
In tegenstelling tot conventionele LNB's, is de IDLP-SNL410-PREMU-OPN een single PLL LNB (phase-locked loop). Inwendig is hij anders en dat leidt tot een hogere frequentie stabiliteit.

Deze LNB is geschikt voor HD- en UHD-streams.



Inverto IDLP-SNL410-PREMU-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentie stabiliteit



Technische specificaties Inverto IDLP-SNL410-PREMU-OPN single PLL LNB (40 mm)

Frequentiebereik

• Input: 10,7 GHz ~ 12,75 GHz
• Output: 950 MHz ~ 2150 MHz



• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,2 dB (max. 0,7 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
• LO temperatuurafwijking: max. ±1,0 MHz
• LO faseruis @ 10 kHz: max. -80 dBc/Hz
• Conversion gain: min. 56 dB
• Gain ripple (over 26 MHz bandbreedte): ±0,6 dB
• Gain variation (over volledige band): ±3 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: min. 22 dB



Control signal

• Ca (V): 11,0 V ~ 14,0 V
• Cb (H): 16,0 V ~ 20,0 V
• Cc (band switching): 22 kHz (±4), 0,4 V ~ 0.8 V pp



• Output VSWR: 2,5:1
• In band spurious level: max. -60 dBm
• Stroomverbruik: max. 80 mA @ 11 VDC ~ 20 VDC
• Bedrijfstemperatuur: -35 °C ~ +60 °C
• Output impedantie: 75
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6
• Gewicht: 136 g
• Afmeting verpakking (b x d x h): 13,1 x 8,1 x 7,6 cm
