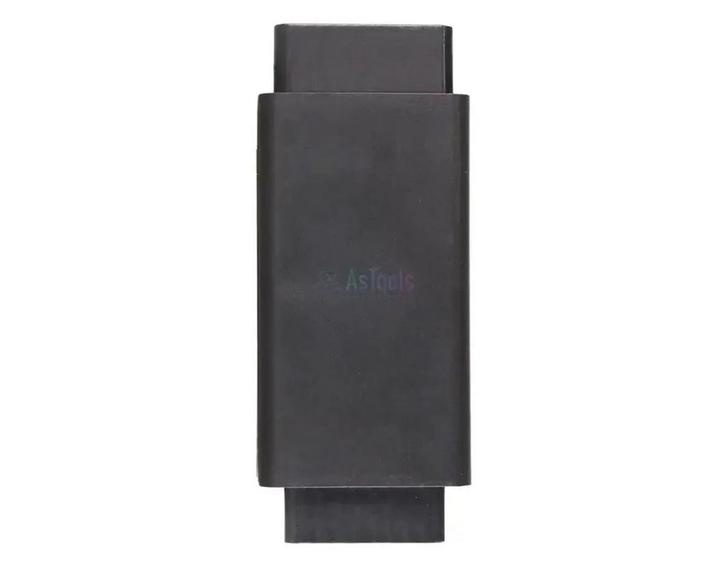

De Jaltest JDCOBD6 is een converter adapter die is ontworpen om communicatie mogelijk te maken met voertuigen die gebruikmaken van oudere diagnostische protocollen. De adapter beschikt over een 16-pins OBD2-aansluiting en zet signalen van de PWM (J1850) en VPW (J1850) protocollen om naar het CAN-bus protocol. Dit maakt het mogelijk om moderne diagnoseapparatuur, die primair via CAN communiceert, te gebruiken op oudere voertuigsystemen, met name bij lichte bedrijfsvoertuigen.

Deze adapter is specifiek ontwikkeld voor gebruik met de Jaltest diagnose-interface. Het functioneert als een tussenstuk dat tussen de OBD2-poort van het voertuig en de diagnosekabel van de tester wordt geplaatst. De interne elektronica zorgt voor een actieve vertaling van de protocollen, waardoor diagnose, het uitlezen van foutcodes en het bekijken van live data op compatibele voertuigen met PWM- of VPW-systemen wordt ondersteund.

Toepassing en functionaliteit:

De JDCOBD6-adapter is een protocol-converter die de communicatiebrug vormt tussen oudere voertuig-ECU's en moderne CAN-gebaseerde diagnoseapparatuur.

• Protocolconversie: Vertaalt de SAE J1850 PWM en SAE J1850 VPW protocollen naar het CAN-bus protocol, waardoor compatibiliteit met moderne testers wordt verzekerd.
• Diagnose op oudere voertuigen: Maakt het mogelijk om diagnosesystemen zoals Jaltest te gebruiken op oudere bestelauto's en lichte bedrijfsvoertuigen die nog niet met een CAN-bus systeem zijn uitgerust.
• Plug-and-play: Functioneert als een directe adapter tussen de voertuigpoort en de diagnosekabel zonder noodzaak voor extra configuratie.

Compatibele voertuigen en toepassingen:

Deze converter is ontworpen voor lichte bedrijfsvoertuigen en bestelauto's die zijn uitgerust met een OBD2-connector maar communiceren via de J1850 PWM of J1850 VPW protocollen. Dit betreft voornamelijk voertuigen van Amerikaanse makelij van vóór de algemene invoering van de CAN-bus (circa 2008).

Chrysler/Dodge:

• Diverse modellen die het J1850 VPW protocol gebruiken.

Ford:

• Diverse modellen die het J1850 PWM protocol gebruiken, zoals oudere generaties van de E-Series, Ranger en Transit.

General Motors (Chevrolet, GMC):

• Diverse modellen die het J1850 VPW protocol gebruiken, zoals oudere generaties van de Chevrolet Express en GMC Savana.

Belangrijk: Voordat u het product aanschaft, controleer altijd de aansluiting en het gebruikte protocol van uw voertuig. Deze kan verschillen per model en bouwjaar.

Verpakkingsinhoud:

• 1x Jaltest (JDCOBD6) 16-pins OBD2 Converter Adapter (PWM/VPW>CAN) | Bestelauto

Technische specificaties:SpecificatieOmschrijvingProductmerkJaltestProductmodelJDCOBD6Aansluiting voertuigkant16-pins OBD2 (mannelijk)Aansluiting adapterkant16-pins OBD2 (vrouwelijk)Ondersteunde protocollen (input)SAE J1850 PWM, SAE J1850 VPWUitgangsprotocolCAN-bus
