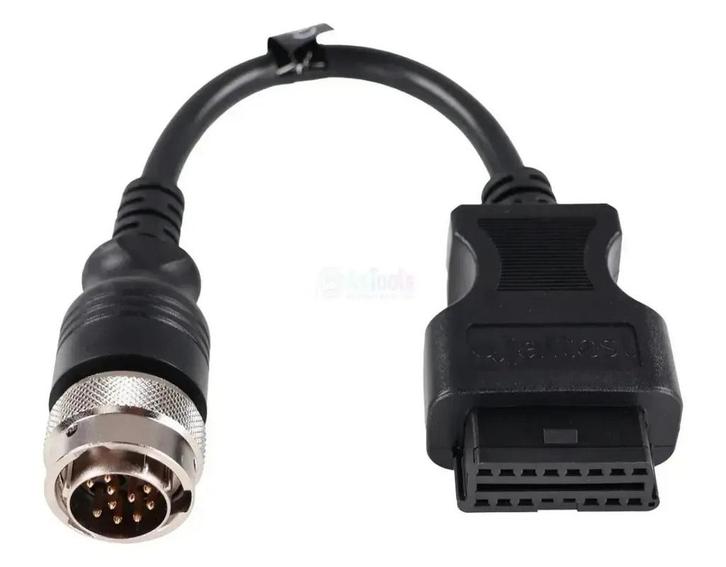

De Jaltest JDC504A is een verloopkabel die een verbinding tot stand brengt tussen de 12-pins diagnoseaansluiting van Deutz verbrandingsmotoren en de 16-pins OBD2-poort van een diagnoseapparaat. Deze kabel is specifiek ontworpen om communicatie mogelijk te maken met de elektronische regelsystemen van motoren die in industriële en off-highway toepassingen worden gebruikt, zoals grondverzet- en landbouwmachines.

De kabel ondersteunt de voor Deutz specifieke communicatieprotocollen, waardoor een diagnoseapparaat toegang krijgt tot de Engine Control Unit (ECU). Dit maakt het mogelijk om diagnostische functies uit te voeren, zoals het uitlezen en wissen van foutcodes, het bekijken van live data van sensoren en actuatoren, en het uitvoeren van systeemspecifieke tests en kalibraties.

Toepassing en functionaliteit:

Deze kabel is ontworpen om een stabiele en betrouwbare communicatieverbinding te vormen tussen het voertuig en de Jaltest diagnose-interface.

• Diagnoseverbinding: Vormt de fysieke link tussen de 12-pins Deutz-connector op de motor en de 16-pins OBD2-poort van de Jaltest V9 Link interface.
• ECU communicatie: Maakt directe communicatie met de Engine Control Unit (ECU) mogelijk voor het uitvoeren van diagnose, componentactuaties en parameterinstellingen.
• Protocolondersteuning: Ondersteunt de specifieke CAN-bus en K-Line protocollen die door Deutz EMR (Elektronische Motorregeling) systemen worden gebruikt.

Compatibele voertuigen en toepassingen:

Deze diagnosekabel is compatibel met een breed scala aan Deutz motoren die voorzien zijn van een 12-pins diagnoseconnector. Deze motoren worden toegepast in diverse zware machines.

Deutz:

• Toepassingen: Landbouwmachines, bouwmachines, industriële machines, grondverzetapparatuur (material handling), grondondersteuningsapparatuur (GSE) en stationaire motoren.
• Ondersteunde systemen: Compatibel met EMR (Elektronische Motorregeling) systemen zoals EMR2, EMR3 en EMR4.
• Motor series: Geschikt voor diverse series, waaronder de 912, 913, 914, 1011, 1013, 1015, 2011, 2012, 2013 en TCD-series die zijn uitgerust met de 12-pins connector.

Belangrijk: Voordat u het product aanschaft, controleer altijd de aansluiting van uw voertuig. Deze kan verschillen per model en bouwjaar.

Verpakkingsinhoud:

• 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties: SpecificatieOmschrijving ProductmerkJaltestProductmodelJDC504AAansluiting voertuigkantDeutz 12-pins (rond)Aansluiting adapterkant16-pins OBD2 (vrouwelijk)
