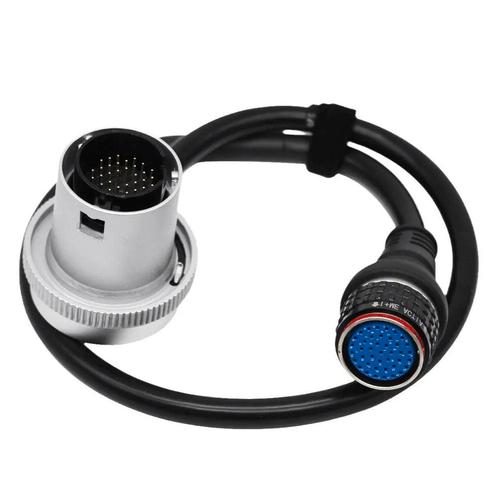

Mercedes SD Connect C4 Multiplexer – 38-pins OBD1 Verloopkab

De Mercedes 38-pins OBD1 verloopkabel is een onmisbare adapter voor het aansluiten van de SD Connect C4 multiplexer op oudere Mercedes-Benz personenauto’s en vroege bestelwagens. Deze voertuigen maken gebruik van een ronde 38-pins diagnoseconnector in plaats van de latere 16-pins OBD2-aansluiting. De kabel vormt de noodzakelijke brug tussen de 38-pins poort in het motorcompartiment en de 16-pins interfacekabel van de C4-multiplexer.

Dankzij de juiste interne pinvertaling kunnen alle systeemlijnen (meerdere K-lijnen, voeding en massa) correct worden overgedragen, zodat uitgebreide dealerdiagnostiek via Xentry/DAS mogelijk wordt gemaakt.

Toepassing en functionaliteit:

De kabel maakt volledige communicatie mogelijk met voertuigen die uitgerust zijn met een 38-pins diagnosepoort. Typische toepassingen:

• Foutcodes uitlezen en wissen: Ondersteuning voor motor, ABS, SRS, transmissie, comfortmodules
• Live data bekijken: Monitoring van realtime waardes en sensoren
• Actuaties uitvoeren: Aansturen en testen van componenten via DAS
• Volledige moduledekking: Via verschillende K-lijnen naar individuele ECU’s

De kabel wordt gebruikt in combinatie met de standaard OBD2-hoofdkabel van de SD Connect C4.

Compatibiliteit:

Hardwarecompatibiliteit:

• Mercedes-Benz SD Connect C4 (origineel of hoogwaardige clone)
• Te gebruiken met de standaard 16-pins C4 interfacekabel

Voertuigcompatibiliteit (1994–2002):

• C-Klasse: W202
• E-Klasse: W124 (laat), W210
• S-Klasse: W140
• SL-Klasse: R129
• Sprinter: W901–W905 (indien voorzien van 38-pins poort)
• Vito: W638 (sommige uitvoeringen met 38-pins poort)

Let op: sommige bestelwagens uit deze periode hebben een 14-pins poort. Controleer dit vooraf visueel.

Verpakkingsinhoud:

• 1x Mercedes 38-pins OBD1 naar 16-pins verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AMercedes 38-pins ronde male connector (personenauto-specifiek)Connector BStandaard 16-pins OBD2 female (J1962) – voor aansluiting op SD Connect C4 hoofdkabelType kabelPassieve diagnose-adapterkabelKabellengteCirca 40 cm (afhankelijk van fabrikant)PinoutMeerdere K-lijnen, voedings- en massapinnen correct doorgeschakeld
