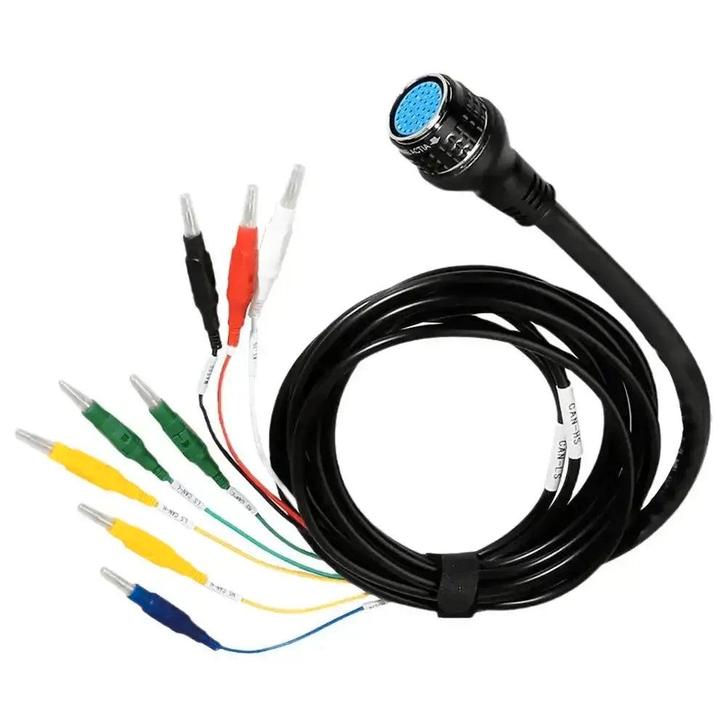

De verloopkabel is ontworpen om een verbinding te maken tussen een Mercedes SD-Connect C4 multiplexer en individuele pinnen van een regeleenheid of voertuigbekabeling. De kabel is aan de ene zijde voorzien van de specifieke ronde connector voor de SD-Connect interface en aan de andere zijde van meerdere bananenstekkers. Deze configuratie maakt directe toegang tot specifieke elektrische circuits mogelijk voor diagnose en analyse.

Deze interface is bedoeld voor geavanceerde diagnostische taken waarbij een standaard OBD-aansluiting niet volstaat. De kleurgecodeerde bananenstekkers corresponderen met specifieke signalen, zoals CAN-bus High (CAN-H), CAN-bus Low (CAN-L), voeding en massa. Hierdoor kan een technicus regeleenheden op de werkbank programmeren (bench programming), communicatiestoringen op de CAN-bus lokaliseren of een diagnose uitvoeren op componenten die niet direct via de OBD-poort toegankelijk zijn.

Toepassing en functionaliteit:

De kabel biedt gespecialiseerde functionaliteiten voor diepgaande diagnostische procedures op Mercedes-Benz voertuigen.

• Directe pin-out verbinding: Maakt een directe connectie mogelijk met de pinnen van een regeleenheid (ECU) of andere elektronische modules.
• CAN-bus diagnose: Faciliteert het isoleren en testen van specifieke CAN-netwerken (bijvoorbeeld High-Speed en Low-Speed CAN) voor het opsporen van communicatiefouten.
• Bench-programmering: Ondersteunt het coderen en programmeren van regeleenheden buiten het voertuig, wat nuttig is bij het vervangen of repareren van modules.
• Flexibel storingzoeken: Biedt de mogelijkheid om metingen uit te voeren op specifieke circuits die niet via de standaard diagnosepoort bereikbaar zijn.

Compatibele voertuigen en toepassingen:

Deze verloopkabel is niet specifiek voor een voertuigmodel, maar is ontworpen voor gebruik met de Mercedes-Benz SD-Connect C4 en compatibele C5 multiplexers. De kabel kan worden toegepast op alle Mercedes-Benz voertuigen waar directe toegang tot de bekabeling van een regeleenheid of CAN-netwerk nodig is voor diagnose of programmering.

Compatibele diagnose-interface:

• Mercedes-Benz SD-Connect C4
• Mercedes-Benz SD-Connect C5

Belangrijk: Voordat u het product aanschaft, controleer altijd de aansluiting van uw voertuig. Deze kan verschillen per model en bouwjaar.

Verpakkingsinhoud:

• 1x Mercedes SD-Connect C4 Multiplexer – Bananenstekkers Verloopkabel | Interface

Technische specificaties: SpecificatieOmschrijving Aansluiting voertuigkantMeervoudige bananenstekkers (kleurgecodeerd)Aansluiting adapterkantSpecifieke ronde connector voor Mercedes SD-Connect C4 / C5 multiplexer
