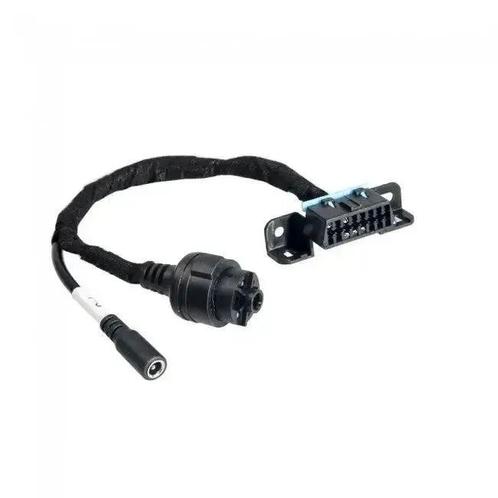

Mercedes 7G TCU naar 16-pins OBD2 Verloopkabel

De Mercedes 7G TCU naar 16-pins OBD2 verloopkabel is een gespecialiseerde programmeeradapter, ontwikkeld voor directe communicatie met de Transmission Control Unit (TCU) van de 7G-Tronic (722.9) automatische transmissie van Mercedes-Benz. De TCU – ook wel EHS of mechatronica-eenheid genoemd – wordt uit de versnellingsbak verwijderd en via deze kabel op de werkbank (on-bench) geprogrammeerd.

De kabel voorziet de TCU van voeding en creëert een rechtstreekse CAN-busverbinding met programmeerapparatuur. Hiermee kunnen complexe bewerkingen worden uitgevoerd zoals vernieuwen, klonen, initialiseren en testen, zonder tussenkomst van de voertuigelektronica.

Toepassing en functionaliteit:

Deze kabel wordt gebruikt door transmissiespecialisten en ECU-programmeurs in combinatie met tools zoals CGDI MB, Xhorse VVDI MB, Autel IM608, Abrites en soortgelijke systemen. Belangrijke toepassingen:

• Vernieuwen (Renew): Reset een gebruikte TCU naar fabrieksinstellingen voor herinleren
• Data klonen: Volledige software- en coderingsoverdracht van defecte naar donor-module
• Personalisatie: Koppelen van een nieuwe TCU aan het voertuig (via werkbank)
• Foutdiagnose: Testen van TCU-functionaliteit en sensoren buiten de auto

Deze kabel vereist geschikte software en ervaring met Mercedes-transmissieprogrammering.

Compatibel met onderstaande voertuigmerken en -modellen:

De verloopkabel is compatibel met de VGS-generaties van de Mercedes 7G-Tronic transmissie:

• VGS1
• VGS2
• VGS3

Deze modules zijn toegepast in diverse Mercedes-modellen van circa 2004 tot 2010, waaronder:

• C-Klasse: W204
• E-Klasse: W211, W212
• S-Klasse: W221
• ML-Klasse: W164
• GL, R-Klasse: en andere modellen met 722.9 transmissie

Verpakkingsinhoud:

• 1x Mercedes 7G TCU naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AVoertuigspecifieke aansluiting op de 7G-Tronic TCU (mechatronica)Connector BStandaard 16-pins OBD2 (J1962) female connectorType kabelProgrammeerkabel voor “on-bench” gebruikFunctieLevert voeding en directe CAN-buscommunicatie met de TCUVereiste apparatuurCompatibel met Autel, CGDI, Xhorse, Abrites en andere TCU-programmeertools
