Mercedes EIS/ELV/TCU/ISM naar 16-pins OBD2 Verloopkabelset –

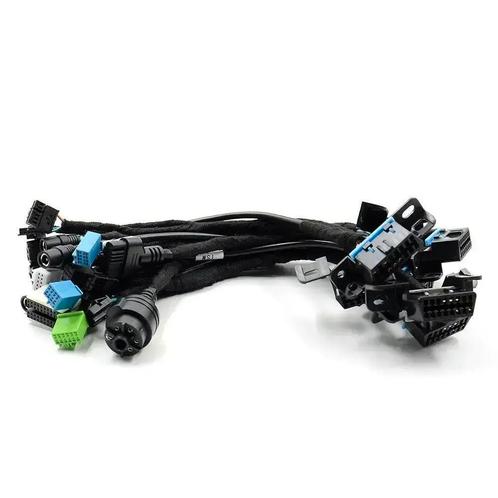

De Mercedes EIS/ELV/TCU/ISM naar 16-pins OBD2 verloopkabelset is een uitgebreide, professionele 8-delige kabelcollectie voor het uitvoeren van on-bench diagnose- en programmeertaken op belangrijke elektronische modules van Mercedes-Benz. Deze set is ontworpen voor directe aansluiting op gedemonteerde EIS, ELV, ISM en TCU-modules, zonder tussenkomst van de voertuigelektronica of Secure Gateway.

Deze kabelset is onmisbaar voor sleutelprogrammeurs, transmissie-reviseurs en specialisten in voertuig-elektronica. Dankzij gestandaardiseerde aansluitingen en betrouwbare signaaloverdracht kan men geavanceerde bewerkingen uitvoeren zoals sleutels aanleren, modules klonen of virgin maken, en testomgevingen simuleren.

Toepassing en functionaliteit:

De kabelset werkt in combinatie met professionele programmeertools zoals CGDI MB, Xhorse VVDI MB, Autel IM608 en Abrites. Belangrijke toepassingen zijn:

• EIS/ELV service: Sleutels aanleren, ELV herstellen, EIS virgin maken of klonen
• ISM reset: Gebruikte Intelligent Servo Modules resetten voor hergebruik
• TCU klonen: VGS2/VGS3 en VGS-NAG3 transmissiemodules uitlezen en overzetten
• Testplatform: Communicatie testen tussen sleutel, EIS, ELV, ISM of TCU op de werkbank

Deze set is uitsluitend geschikt voor professioneel gebruik en vereist geschikte programmeerhardware en ervaring.

Compatibiliteit:

De kabels in deze set ondersteunen een breed scala aan Mercedes-Benz platformen. Voorbeelden:

• EIS/ELV: W204, W207, W212, W221, W216, W164, W251, W205, W222
• ISM: 7G-Tronic (722.9) met externe ISM-module
• TCU: 7G-Tronic (VGS2/VGS3) en 9G-Tronic (VGS-NAG3)

Controleer de specifieke modulevariant voor juiste kabelselectie.

Verpakkingsinhoud:

• 1x W204/W207/W212 EIS/ELV verloopkabel
• 1x W221/W216 EIS/ELV verloopkabel
• 1x W205/W222 EIS/ELV verloopkabel (FBS4)
• 1x W164/W251 EIS verloopkabel
• 1x ISM (722.9) verloopkabel
• 1x TCU 7G-Tronic (VGS2/VGS3) verloopkabel
• 1x TCU 9G-Tronic (VGS-NAG3) verloopkabel
• 1x Universele gateway/power-adapter kabel

Technische specificaties:SpecificatieBeschrijvingConnector ADiverse Mercedes-specifieke connectoren (EIS, ELV, ISM, TCU)Connector BStandaard 16-pins OBD2 (J1962) female connectorType kabelProfessionele programmeeradapterset voor “on-bench” gebruikFunctieLevert voeding en legt directe K-Line of CAN-bus verbindingen aan met modulesVereiste apparatuurCompatibel met tools zoals Autel, CGDI MB, Xhorse VVDI MB, Abrites, etc.
