De universele adapterset is een 22-delige collectie van adapters, ontworpen voor het programmeren en uitlezen van ECU's (Electronic Control Units). Deze set faciliteert een directe verbinding tussen een programmeerapparaat, zoals K-TAG of FGTech, en de specifieke contactpunten op de printplaat van een ECU. De adapters zijn geschikt voor diverse communicatieprotocollen, waaronder BDM (Background Debug Mode) en JTAG.

De verschillende adapters in deze set zijn specifiek ontwikkeld voor een breed scala aan processorfamilies en ECU-fabrikanten. De set is bedoeld voor gebruik in combinatie met een BDM-frame, wat solderen op de ECU overbodig maakt. De pogo-pinnen op de adapters zorgen voor een stabiele, tijdelijke verbinding met de BDM- of JTAG-poorten. Dit maakt de set geschikt voor toepassingen zoals chiptuning, ECU-reparatie en data-extractie voor merken als Motorola, Infineon, Renesas, Siemens en Toyota.

Toepassing en functionaliteit:

Deze set biedt specifieke adapters voor een breed scala aan ECU-types en processoren, waardoor een directe en soldeervrije verbinding met de ECU mogelijk wordt.

• BDM-connectiviteit: Adapters voor het programmeren van ECU's met Motorola MPC5xx processoren via de BDM-interface.
• JTAG-connectiviteit: Inclusief adapters voor JTAG Nexus MPC5xx en JTAG Renesas protocollen.
• Tricore en ST-ondersteuning: Bevat adapters die compatibel zijn met Infineon Tricore en ST10xx ECU's.
• Specifieke ECU-ondersteuning: De set omvat adapters voor specifieke ECU's zoals Siemens PCK 2.1, TRW Truck ECU (Nexus/MPC5xx), en ECU's van Toyota (NEC76F) en Marelli (Motorola MPC56xx).
• Soldeervrije werking: Ontworpen voor gebruik met een BDM-frame, waarbij de veerbelaste pinnen (pogo-pinnen) direct contact maken met de contactpunten op de ECU-printplaat.

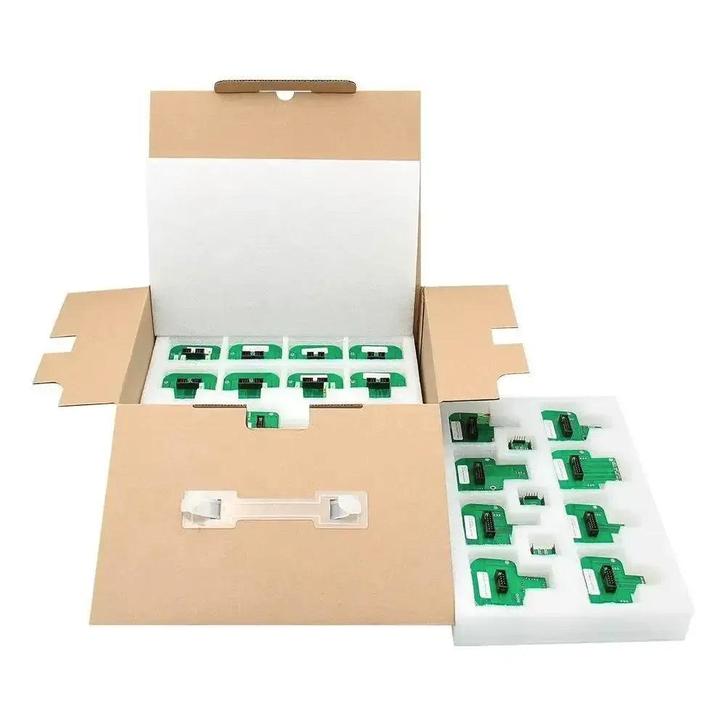

Verpakkingsinhoud:

• 22x Universele ECU-programmeeradapter (diverse modellen)

Technische specificaties:SpecificatieOmschrijvingAantal delen22ToepassingECU-programmering, chiptuning, data-uitlezingConnectieprotocolBDM, JTAGCompatibele processorenInfineon Tricore, JTAG Nexus, JTAG Renesas, Motorola MPC5xx, Motorola MPC56xx, ST10xxMateriaalPCB (Printed Circuit Board)
