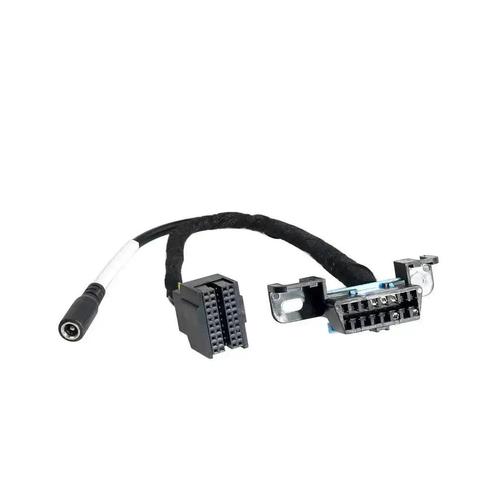

De Mercedes W205/W222 EIS/ELV naar 16-pins OBD2 verloopkabel is een zeer gespecialiseerde diagnose- en programmeeradapter voor de nieuwste generaties Mercedes-Benz voertuigen. Deze kabel is niet bedoeld voor standaard OBD2-diagnostiek via de voertuigpoort, maar voor directe communicatie met de EIS/EZS-module op de werkbank (“on-bench” gebruik).

Deze verbinding is noodzakelijk voor het uitvoeren van geavanceerde taken zoals sleutelprogrammering, EIS-vervanging of -herprogrammering, en het testen van modules buiten het voertuig. De kabel voorziet de EIS van stroom en creëert een directe CAN-bus communicatielijn met programmeerhardware, waarbij systemen zoals de Secure Gateway (SGW) worden omzeild.

Toepassing en functionaliteit:

Deze kabel wordt uitsluitend gebruikt in combinatie met gespecialiseerde sleutelprogrammeer- en diagnoseapparatuur (zoals van Autel, CGDI, Xhorse). Typische toepassingen zijn:

• All Keys Lost: Berekenen van wachtwoorden en aanleren van nieuwe sleutels wanneer alle sleutels verloren zijn
• Modulevervanging: Data overzetten van een defecte naar een nieuwe EIS-module
• Testplatform: Simulatie van de communicatie tussen EIS, sleutel en ELV-emulator buiten het voertuig
• Data lezen/schrijven: Uitlezen en aanpassen van EEPROM/Flash-gegevens

Let op: uitsluitend geschikt voor FBS4-compatibele tools en voor professioneel gebruik.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze kabel is ontworpen voor het FBS4 EIS/EZS-systeem dat wordt toegepast in recente Mercedes-Benz modellen. Compatibele platformen omvatten onder andere:

• C-Klasse: W205
• S-Klasse: W222
• E-Klasse: W213
• V-Klasse: W447
• GLC-Klasse: W253

En andere modellen met gelijkwaardige EIS-architectuur.

Verpakkingsinhoud:

• 1x Mercedes W205/W222 EIS/ELV naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AVoertuig-specifieke aansluiting voor W205/W222 EIS-module (male connector)Connector BStandaard 16-pins OBD2 (J1962) female connectorType kabelProgrammeerkabel voor gebruik buiten het voertuig (“on-bench”)FunctieLevert voeding en legt directe CAN-busverbinding aan tussen EIS en programmeerapparaatVereiste apparatuurCompatibel met professionele Mercedes-programmeertools (o.a. Autel, CGDI, Xhorse)
