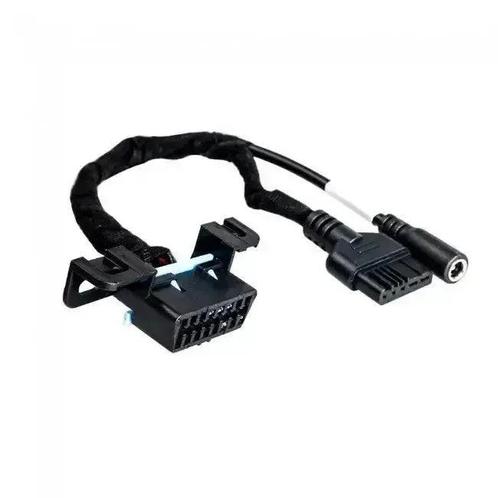

Mercedes ISM naar 16-pins OBD2 Verloopkabel

De Mercedes ISM naar 16-pins OBD2 verloopkabel is een gespecialiseerde diagnose- en programmeeradapter, ontworpen voor directe communicatie met de Intelligent Servo Module (ISM) van de 7G-Tronic (722.9) automatische transmissie. Deze module, ook wel aangeduid als de A80-module, regelt de elektronische selectie van de versnellingen. De kabel is niet bedoeld voor standaard voertuigdiagnostiek, maar voor on-bench programmeren van een gedemonteerde ISM.

Deze directe verbinding is noodzakelijk voor bewerkingen zoals het vernieuwen (renew) van een gebruikte ISM-module, data-overdracht naar een donor-unit, of personalisatie van een nieuwe ISM. De kabel levert voeding en biedt een stabiele CAN-bus communicatielijn met programmeertools, waarbij de rest van de voertuigelektronica wordt omzeild.

Toepassing en functionaliteit:

De kabel wordt gebruikt in combinatie met gespecialiseerde tools zoals CGDI MB, Autel IM608, Xhorse VVDI MB, Abrites enz. voor de volgende taken:

• Vernieuwen (Renew): Reset een gebruikte ISM naar fabrieksstaat
• Data klonen: Data van defecte ISM uitlezen en overzetten naar een vervangende unit
• Personaliseren en activeren: Een nieuwe ISM koppelen aan het voertuig
• Foutdiagnose: Test de ISM op de werkbank zonder installatie in de auto

Professionele apparatuur en ervaring zijn vereist. Niet voor gebruik via de standaard OBD2-poort.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze kabel is compatibel met Mercedes-Benz voertuigen die zijn uitgerust met een 7G-Tronic (722.9) transmissie en bijbehorende Intelligent Servo Module (ISM). Compatibele modellen zijn o.a.:

• C-Klasse: W204
• E-Klasse: W211, W212
• S-Klasse: W221
• ML-Klasse: W164
• R-Klasse: W251
• CLK: W209
• CLS: W219
• SLK: R171
• SL: R230

Verpakkingsinhoud:

• 1x Mercedes ISM naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AVoertuigspecifieke connector voor aansluiting op de ISM-module (A80)Connector BStandaard 16-pins OBD2 (J1962) female connectorType kabelProgrammeerkabel voor "on-bench" gebruikFunctieLevert voeding en legt directe CAN-busverbinding aan met de ISMVereiste apparatuurCompatibel met professionele tools zoals Autel, CGDI, Xhorse, Abrites
