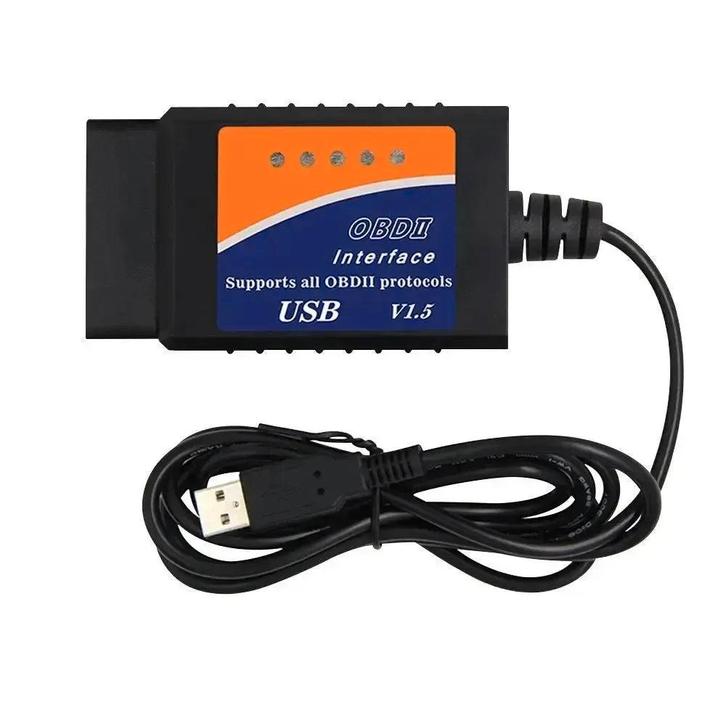

Deze universele ELM327-interfacekabel met USB-aansluiting maakt het mogelijk om via de OBD2-poort communicatie op te zetten tussen een voertuig en een computer. De kabel is voorzien van een 16-pins OBD2-stekker aan de voertuigzijde en een standaard USB-A-stekker voor aansluiting op een computer.

De interface ondersteunt de gangbare OBD2-diagnosefuncties, waaronder het uitlezen en wissen van diagnostische foutcodes (DTC's) en het weergeven van realtime sensorgegevens. De USB-connectiviteit zorgt voor een stabiele dataoverdracht en compatibiliteit met diverse diagnostische softwaretoepassingen op computers.

Toepassing en functionaliteit:

De ELM327-interfacekabel is ontworpen voor het uitvoeren van basis voertuigdiagnostiek. Het biedt toegang tot de diagnostische systemen van OBD2-compatibele voertuigen.

• Foutcodes Uitlezen en Wissen: Mogelijkheid om zowel generieke als fabrikantspecifieke diagnostische foutcodes (DTC's) uit te lezen en te wissen. Dit helpt bij het identificeren en oplossen van problemen.
• Live Sensorgegevens: Geeft realtime gegevens weer van diverse voertuigsensoren, zoals motortoerental, voertuigsnelheid, brandstofdruk, koelvloeistoftemperatuur en inlaatspruitstukdruk. Deze data kan gebruikt worden voor monitoring en analyse.
• Freeze Frame Data: Legt een momentopname vast van sensorgegevens op het moment dat een foutcode wordt geactiveerd, wat context biedt voor diagnose.
• I/M Readiness Status: Controleert de status van de emissiegerelateerde monitorsystemen van het voertuig, nuttig voor emissietests.

Compatibele voertuigen en toepassingen:

De interface is compatibel met de meeste voertuigen die voldoen aan de OBD2-standaard. Dit omvat benzinemotoren vanaf 2001 en dieselmotoren vanaf 2004 binnen de EU, en de meeste voertuigen geproduceerd voor de Amerikaanse markt vanaf 1996.

Compatibele software en applicaties:

Deze interface werkt samen met diverse diagnostische softwarepakketten die de ELM327-chipset ondersteunen.

• OBD Auto Doctor (Windows): Een uitgebreide diagnostische tool die het uitlezen van foutcodes, live data, en andere OBD2-functies mogelijk maakt.
• ScanMaster ELM (Windows): Populaire diagnostische software specifiek ontworpen voor ELM327-interfaces, biedt gedetailleerde inzichten in voertuigparameters.
• EasyObdII (Windows): Eenvoudige, gebruiksvriendelijke software voor het uitlezen van basisdiagnosegegevens.

Compatibele besturingssystemen:

De interface is primair ontworpen voor gebruik met computers die draaien op de volgende besturingssystemen:

• Windows: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Windows 11.
• Android: Niet direct compatibel zonder een USB On-The-Go (OTG) adapter en specifieke applicatieondersteuning voor USB-ELM327.
• iOS: Niet direct compatibel.

Ondersteunde protocollen en systemen:

De ELM327-interface ondersteunt de vijf standaard OBD2-communicatieprotocollen.

• ISO9141-2: Veelal gebruikt in Aziatische en oudere Europese voertuigen.
• KWP2000 (ISO14230-4): Vaak aanwezig in Europese en Aziatische voertuigen.
• J1850 VPW (Variable Pulse Width): Overwegend gebruikt in General Motors (GM) voertuigen in de VS.
• J1850 PWM (Pulse Width Modulation): Specifiek gebruikt in Ford voertuigen in de VS.
• CAN (Controller Area Network - ISO15765-4): Het meest voorkomende protocol in moderne voertuigen (vanaf circa 2004).

Verpakkingsinhoud:

• 1x Universele ELM327-Interfacekabel (USB)

Technische specificaties:SpecificatieOmschrijvingProductmerkUniverseelProductmodelELM327 USB InterfaceAansluiting voertuigkantOBD2 (16-pins mannelijk)Aansluiting adapterkantUSB-A mannelijkOndersteunde protocollenISO9141-2, KWP2000, J1850 VPW, J1850 PWM, CANVoedingsspanning12V DC (via OBD2-poort)Communicatie-interfaceUSB 2.0Compatibele besturingssystemenWindows XP/Vista/7/8/10/11IndicatorenLED-indicatoren voor stroom en communicatie (Tx/Rx)
