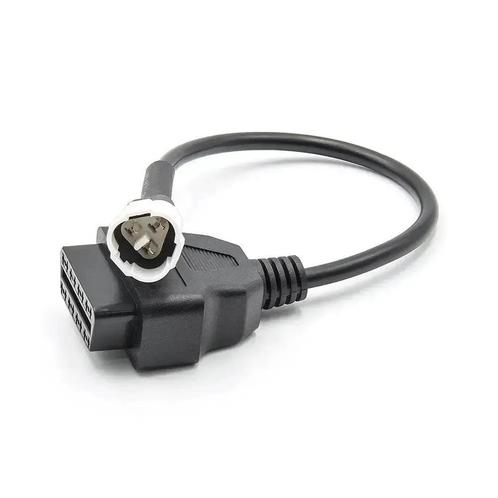

De Yamaha 3-pins naar 16-pins OBD2 verloopkabel is een gespecialiseerde diagnoseadapter die ontworpen is om een verbinding te leggen tussen moderne uitleesapparatuur en diverse Yamaha motorfietsen, scooters en ATV's. Veel Yamaha-modellen die zijn geproduceerd vóór de invoering van de gestandaardiseerde 4-pins of 6-pins Euro-norm connector maken gebruik van een specifieke 3-pins diagnosepoort. Deze bevindt zich doorgaans onder het zadel en is niet compatibel met de standaard 16-pins OBD2-connectoren.

Deze adapter fungeert als een onmisbare brug tussen de Yamaha 3-pins aansluiting en een 16-pins diagnose-interface, zoals een OBD2-scanner of een Bluetooth/Wi-Fi dongel. Dit maakt het mogelijk voor zowel professionele monteurs als doe-het-zelvers om foutcodes uit te lezen en systemen te analyseren. De kabel is ontworpen voor een betrouwbare en duurzame connectie, essentieel voor correcte diagnose.

Toepassing en functionaliteit:

De primaire toepassing van deze verloopkabel is het mogelijk maken van elektronische voertuigdiagnostiek via de Yamaha 3-pins diagnoseconnector. In combinatie met een scanner die Yamaha-specifieke protocollen ondersteunt, krijgt de gebruiker toegang tot het motormanagementsysteem (ECU).

De functionaliteit omvat het uitlezen en wissen van foutcodes (DTC's) en – afhankelijk van de scanner en software – het bekijken van live sensorwaarden. Dit vergemakkelijkt storingsanalyse en onderhoud.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze verloopkabel is compatibel met een reeks oudere Yamaha-voertuigen die zijn uitgerust met de 3-pins diagnoseconnector. Voorbeelden van compatibele modellen:

• Yamaha YZF-R1: oudere modellen
• Yamaha YZF-R6: oudere modellen
• Yamaha FZ6
• Yamaha FZ1
• Yamaha X-MAX / T-MAX: oudere modellen
• Diverse andere Yamaha motorfietsen, scooters en ATV's

Het wordt sterk aangeraden om vóór aanschaf de fysieke diagnoseconnector op het voertuig te controleren.

Verpakkingsinhoud:

• 1x Yamaha 3-pins naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AYamaha 3-pins motorfiets-specifieke male connectorConnector BStandaard 16-pins OBD2 (J1962) female connectorType kabelPassieve verloopkabel (geen interne software of protocolconversie)KabellengteCirca 20 tot 30 cm (afhankelijk van fabrikant)PinoutVerbindt de essentiële pinnen voor voeding, massa en de K-Line datalijn met de correcte posities op de 16-pins connector
