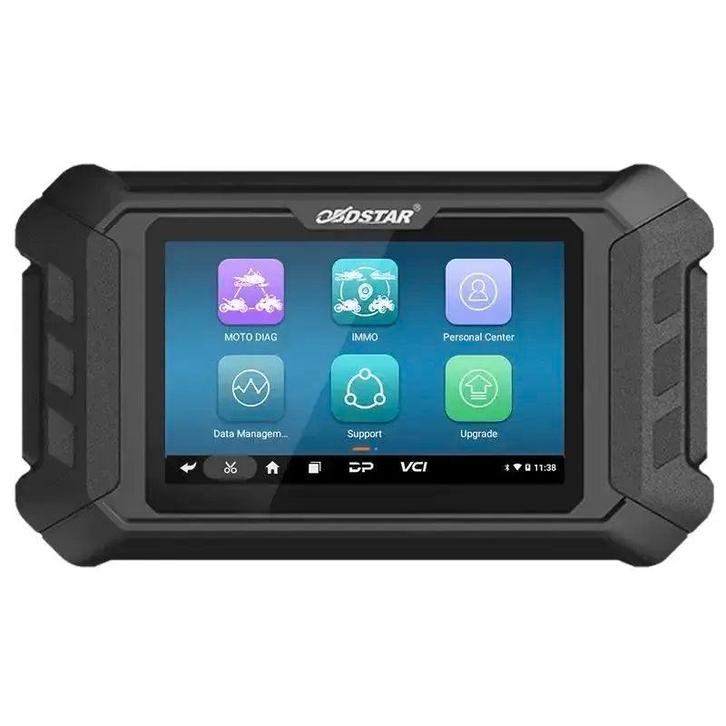

De OBDSTAR IScan Polaris Multi is een uitleesapparaat in tabletvorm, specifiek ontworpen voor het uitvoeren van diagnostiek op voertuigen van de Polaris-serie, waaronder motorfietsen, ATV's, UTV's en sneeuwscooters. Het systeem is gebaseerd op een RK3128 quad-core processor en beschikt over een 5.0 inch capacitief touchscreen. Het apparaat ondersteunt uitgebreide diagnosefuncties, zoals het uitlezen en wissen van foutcodes, het weergeven van live data en het uitvoeren van actuatortests. Bij aanschaf is een licentie met 1 jaar software-updates inbegrepen.

De IScan Polaris Multi biedt een reeks geavanceerde functies, waaronder meer dan 25 service- en onderhoudsprocedures. Dankzij de Wi-Fi-connectiviteit kunnen software-updates direct op het apparaat worden uitgevoerd. Aanvullende functionaliteiten omvatten technische assistentie op afstand en toegang tot technische bulletins en hulpdata. De bediening van het apparaat verloopt via een Android 5.1.1 besturingssysteem.

Diagnosefuncties:

Het uitleesapparaat biedt de mogelijkheid om een volledige diagnose van alle aanwezige elektronische systemen in het voertuig uit te voeren.

• Foutcodes lezen en wissen: Leest en wist foutcodes van alle beschikbare regeleenheden, zoals de motor, ABS en instrumentenpaneel.
• Freeze frame data weergeven: Toont de opgeslagen voertuigdata op het moment dat een foutcode werd geactiveerd.
• Live data: Geeft real-time data weer van sensoren en componenten. De weergave is beschikbaar in tekst-, grafiek- en metervorm.
• Opnemen en afspelen van data: Maakt het mogelijk om live data-stromen op te nemen en op een later moment te analyseren.
• Actuatortest: Stuurt componenten direct aan om de functionaliteit te controleren.
• ECU-informatie: Vraagt gedetailleerde informatie op van de regeleenheid, zoals type en softwareversie.
• Voertuigidentificatie (VIN): Identificeert het voertuig automatisch via het chassisnummer.

Service- en onderhoudsfuncties:

Dit uitleesapparaat ondersteunt meer dan 25 service- en onderhoudsfuncties. De beschikbaarheid van specifieke functies kan variëren afhankelijk van het merk, model en bouwjaar van het voertuig.

Motor en aandrijflijn:

• Gaskleppositiesensor instellen (TPS): Kalibreert de gaskleppositiesensor na reiniging of vervanging.
• ECU vervangen: Stelt de regeleenheid in en koppelt deze aan het voertuig na vervanging.
• Transmissieregelmodule adaptatie (TCM): Reset de adaptieve waarden van de transmissieregelmodule.
• Brandstofpomp ontluchten: Vult en ontlucht het brandstofsysteem, bijvoorbeeld na vervanging van de pomp of het filter.
• Oliepomp ontluchten: Vult en ontlucht het oliesysteem na onderhoudswerkzaamheden.
• Wastegate inleren: Kalibreert de wastegate-actuator van de turbo voor een correcte laaddrukregeling.
• Uitlaatklep inleren: Kalibreert de positie van de uitlaatklep.
• Overbrengingsverhouding aanpassen: Configureert de overbrengingsverhouding in de ECU na aanpassingen.
• Inrijperiode resetten: Reset de onderhoudsindicator of beperkingen na de inrijperiode van het voertuig.
• Transmissieserviceprocedures: Voert diverse onderhoudstaken uit aan de transmissie.
• PTO in-/uitschakelen: Procedure voor het activeren of deactiveren van de Power Take-Off (PTO).

Remmen:

• ABS ontluchten: Voert een automatische ontluchtingsprocedure uit voor het ABS-remsysteem om luchtbellen te verwijderen.
• ABS-service: Biedt diverse servicefuncties voor het antiblokkeersysteem.
• Hydraulische olie ontluchten: Ondersteunt het ontluchten van diverse hydraulische systemen.

Stuurinrichting en ophanging:

• Stuurhoeksensor kalibreren (EPS): Kalibreert de sensor voor de elektronische stuurbekrachtiging.
• Centreermodule stuurbekrachtiging (EPS): Centreert en kalibreert de stuurbekrachtigingsmodule.
• Rijhoogte kalibreren: Stelt de sensor voor de rijhoogte in bij voertuigen met instelbare ophanging.
• Regelmodule ophanging: Biedt diagnostische en servicefuncties voor de elektronische ophangingsmodule.

Beveiliging en sleutels:

• Beveiligingsfuncties: Toegang tot diverse beveiligingsgerelateerde procedures van het voertuig.
• Onderhoud sleuteltransponder: Programmeert of onderhoudt sleutels en afstandsbedieningen.
• Voertuigbeveiliging (P.A.S.S. status): Controleert de status van het Polaris Anti-theft Security System.

Overige functies en configuraties:

• Slingshot configuratie: Voert specifieke configuraties uit voor Polaris Slingshot-modellen.
• Snelheidssleutel opties: Configureert opties gerelateerd aan de snelheidssleutel.
• Bandenselectie: Stelt het type en de maat van de banden in de voertuigcomputer in voor een correcte snelheidsmeting.
• Audio-afstemming selecteren: Selecteert en configureert audio-instellingen.
• Kachel kalibratie: Kalibreert de verwarmingseenheid van het voertuig.

Speciale functies en mogelijkheden:

Het apparaat biedt aanvullende functies die de diagnose en het onderhoud ondersteunen.

Cloud- en rapportagefuncties:

• Assistentie op afstand: Biedt de mogelijkheid voor technische ondersteuning op afstand door de fabrikant.

Documentatie en schema’s:

• Foutbegeleiding: Geeft stapsgewijze instructies en informatie voor het oplossen van specifieke foutcodes.
• Hulpgegevens: Biedt toegang tot technische documentatie en hulpinformatie direct op het apparaat.
• Locatie diagnoseaansluiting: Toont de locatie van de diagnoseconnector (DLC) in het voertuig.
• Technische bulletins: Geeft toegang tot door de fabrikant uitgegeven technische bulletins.

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR IScan Polaris Multi kan worden uitgebreid met diverse optionele hardwaremodules en accessoires, die afzonderlijk verkrijgbaar zijn.

Hardwaremodules en accessoires:

• M002A: Een aardingskabel (GND) voor het tot stand brengen van een stabiele massaverbinding tijdens diagnostische procedures.
• M003A: Een multifunctionele jumperkabel die wordt gebruikt voor het verbinden met specifieke pinnen op verschillende connectoren van het voertuig.

Ondersteunde voertuigmerken:

Dit diagnoseapparaat is compatibel met een reeks voertuigen, waaronder motorfietsen, ATV's, UTV's en sneeuwscooters van diverse merken.

• Amerikaans: BRP, Indian, Polaris, Victory

Verpakkingsinhoud:

• 1x OBDSTAR IScan Polaris Multi uitleesapparaat
• 1x M001 Hoofdkabel
• 1x M042A Indian/Victory/Polaris-adapter
• 1x 12V2A Oplader

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijft het apparaat functioneren op de laatst geïnstalleerde softwareversie. Het ontvangen van nieuwe software-updates is niet langer mogelijk. Online functies kunnen beperkt worden.

Technische specificaties: Specificatie Omschrijving Productmerk OBDSTAR Productmodel IScan Polaris Multi Besturingssysteem Android 5.1.1 Schermgrootte 5.0 inch Schermresolutie 800*480 Processor RK3128 quad-core ARM cortex A7 Connectiviteit Wi-Fi Accu 2600mA, oplaadbare polymeer lithium batterij
