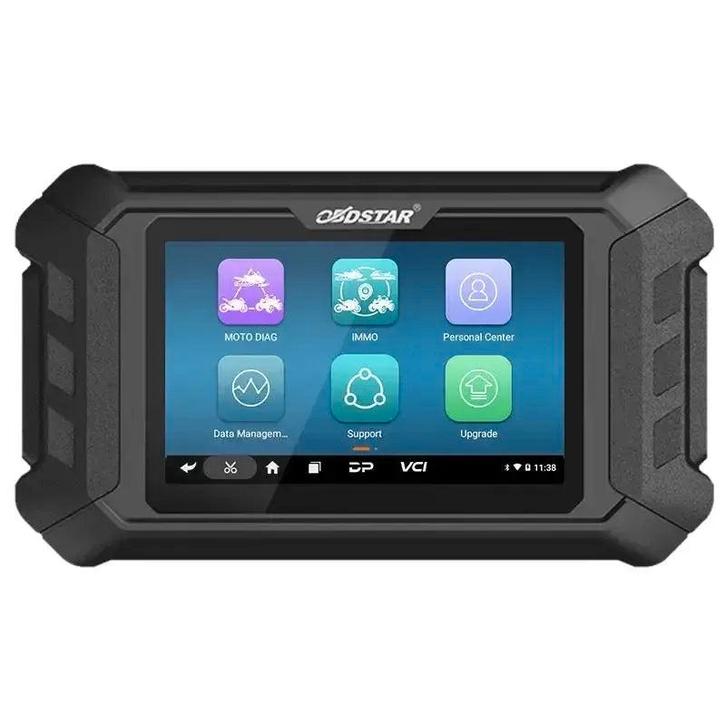

De OBDSTAR IScan Triumph is een uitleesapparaat voor motorfietsen, specifiek ontwikkeld voor Triumph. Dit systeem is gebaseerd op een tablet met Android 5.1.1, een RK3128 quad-core processor en een 5.0-inch touchscreen. De IScan Triumph ondersteunt uitgebreide diagnostische functies, speciale functies en sleutelprogrammering. Bij aankoop is een licentie van 1 jaar voor software-updates inbegrepen.

Het apparaat biedt geavanceerde mogelijkheden zoals automatische VIN-identificatie en de weergave van live data in verschillende formaten, waaronder tekst, golfvormgrafieken en instrumentendiagrammen. Updates worden via een Wi-Fi verbinding uitgevoerd. De software bevat tevens toegang tot technische bulletins, storingsbegeleiding en interactieve schakelschema's, wat ondersteuning biedt bij complexe diagnoseprocedures.

Diagnosefuncties:

De IScan Triumph ondersteunt het uitlezen van alle aanwezige regeleenheden in de motorfiets, waaronder de ECU, ABS en het TPMS.

• Actuatortest: Aansturen van componenten zoals injectoren, ventilatoren of kleppen om de correcte werking te verifiëren.
• Automatische VIN-identificatie: Identificeert de motorfiets automatisch op basis van het chassisnummer voor een snelle systeemscan.
• Foutcodes lezen en wissen: Leest en verwijdert storingscodes (DTC's) uit alle beschikbare systemen van de motorfiets.
• Live data: Toont real-time data van sensoren en componenten in diverse weergaven, zoals tekst, grafieken en meters.

Sleutel- en EEPROM-functies:

De IScan Triumph biedt functies voor het beheer van sleutels en de startonderbreker van de motorfiets.

Sleutelfuncties:

• Sleutelprogrammering: Programmeren van nieuwe of vervangende sleutels, inclusief ondersteuning bij volledig sleutelverlies.
• Immobilizer-functies: Koppelen en beheren van componenten van het startonderbrekersysteem, zoals de motorregeleenheid en het elektronische stuurslot.

Service- en onderhoudsfuncties:

Dit apparaat ondersteunt meer dan 40 service- en onderhoudsfuncties. De beschikbare functies kunnen verschillen per merk, model en bouwjaar van de motorfiets.

Motor en Aandrijflijn:

• Motoradaptaties resetten: Herstelt de aangeleerde waarden van de motorregeleenheid naar de fabrieksinstellingen.
• Gaskleppen synchroniseren: Zorgt voor een gelijke opening van alle gaskleppen voor een soepele motorloop.
• Gaskleppositiesensor afstellen: Kalibreert de sensor die de positie van de gasklep meet.
• Minimale gaskleppositie inleren: Stelt de basispositie van de gasklep in de motorregeleenheid in.
• Stationair toerental aanpassen: Stelt het toerental van de motor in wanneer deze stationair draait.
• Stappenmotor stationair toerentalregeling afstellen: Kalibreert de stappenmotor die het stationair toerental regelt.
• Versnellingspositie/neutraalpositie adaptatie resetten: Reset de ingeleerde waarden voor de versnellingspositiesensor.
• Neutrale versnellingspositie inleren: Kalibreert de sensor voor de neutrale versnelling.
• Schakelkrachtsensor adaptatie resetten: Herstelt de adaptieve waarden van de schakelkrachtsensor.
• Schakelpatroon schakelkrachtsensor aanpassen: Wijzigt de instellingen voor de gevoeligheid of het patroon van de schakelassistent.
• Krukaspositie adaptatie: Voert een inleerprocedure uit voor de krukaspositiesensor.
• Brandstofcorrectie (lange termijn) instellen: Stelt de langetermijnaanpassingen van het brandstofmengsel in.
• Uitlaatklepkabels afstellen: Kalibreert de kabels van de vlinderklep in het uitlaatsysteem.
• Motorregeleenheid (ECM) ontgrendelen: Ontgrendelt de regeleenheid voor het uitvoeren van specifieke aanpassingen.
• Dealervergrendelingsstatus: Controleert de status van de dealervergrendeling op de regeleenheid.

Remmen, Veiligheid en Vering:

• Remsysteem ontluchten: Activeert de ABS-pomp om lucht uit het remsysteem te verwijderen tijdens het ontluchten.
• ABS variantcodering: Configureert de ABS-regeleenheid voor de specifieke variant van de motorfiets.
• ABS-menu in instrumentenpaneel configureren: Schakelt de weergave van het ABS-menu op het dashboard in.
• Bandenspanningscontrolesysteem (TPMS) in- of uitschakelen: Activeert of deactiveert het TPMS-systeem.
• Wielsensor(en) installeren/vervangen: Registreert nieuwe of vervangen wielsensor(en) in het systeem.
• Instrumentatie voor Triumph elektrische vering: Configureert de instellingen van het elektronische veersysteem.

Carrosserie en Elektronica:

• Service-interval instellen: Reset of configureert de onderhoudsherinnering op het instrumentenpaneel.
• Cruisecontrol in-/uitschakelen: Activeert of deactiveert de cruisecontrol-functie in de regeleenheid.
• Triumph Shift Assist in-/uitschakelen: Activeert of deactiveert de quickshifter-functie.
• Instrumentenpaneelconfiguratie (markt, drukeenheid, bandenspanning): Past de instellingen van het instrumentenpaneel aan, zoals de regio, meeteenheden (bijvoorbeeld bar/psi) en de weergave van bandenspanning.
• Kilometerstand instellen/resetten: Past de kilometerstand op het instrumentenpaneel aan.
• Klok- en datuminstellingen aanpassen: Stelt de tijd en datum in op het dashboard.
• Koplamp positieaanpassing: Voert een kalibratie uit voor de afstelling van de koplampen.
• Configuratie verwarmde onderdelen: Stelt de functionaliteit van de verwarmde handvatten en het verwarmde zadel in.

Sleutels en Startonderbreker:

• Sleutels koppelen: Programmeert nieuwe of bestaande sleutels voor de startonderbreker.
• Nieuwe sleutel toevoegen: Registreert een extra sleutel in het systeem. Ondersteunt situaties met volledig sleutelverlies.
• Alle sleutels opnieuw registreren: Wist alle bestaande sleutels en registreert een nieuwe set. Ondersteunt situaties met volledig sleutelverlies.
• Elektronisch stuurslot koppelen: Koppelt een nieuw of bestaand elektronisch stuurslot aan het systeem.
• Motorregeleenheid (ECM) en startonderbreker koppelen: Synchroniseert de ECM met de startonderbreker, bijvoorbeeld na vervanging van een van de componenten.

Speciale functies en mogelijkheden:

De OBDSTAR IScan Triumph biedt diverse geavanceerde functies voor gespecialiseerde taken.

Documentatie en schema’s:

• Interactieve schakelschema's: Bieden visuele ondersteuning bij het traceren van elektrische storingen.
• Storingsbegeleiding: Biedt stapsgewijze hulp bij het oplossen van specifieke foutcodes.
• Technische bulletins: Geeft toegang tot door de fabrikant uitgegeven technische informatie.

Overige speciale mogelijkheden:

• ECU klonen: Maakt het mogelijk om de data van een motorregeleenheid te kopiëren naar een vervangende module.

Optionele uitbreidingsmodules:

Voor de OBDSTAR IScan Triumph zijn optionele uitbreidingen beschikbaar in de vorm van hardware-accessoires. Deze zijn ontwikkeld door OBDSTAR om de toepassingsmogelijkheden van het diagnoseapparaat te vergroten.

Hardwaremodules en accessoires:

• M002A: Een kabel met accuklemmen voor het tot stand brengen van een massa (GND) verbinding.
• M003A: Een multifunctionele jumperkabel voor het maken van verbindingen met specifieke pinnen op niet-standaard diagnoseconnectoren.

Ondersteunde voertuigmerken:

De OBDSTAR IScan Triumph is specifiek ontwikkeld voor het uitvoeren van diagnostische procedures bij Triumph motorfietsen.

• Europees: Triumph

Verpakkingsinhoud:

• 1x OBDSTAR IScan Triumph uitleesapparaat
• 1x M001 Hoofdkabel
• 1x 12V 2A Oplader

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijven de basisfuncties van het apparaat met de laatst geïnstalleerde softwareversie beschikbaar. Toegang tot nieuwe software-updates en online functies vereist een nieuwe licentie.

Technische specificaties: Specificatie Omschrijving Productmerk OBDSTAR Productmodel IScan Triumph Besturingssysteem Android 5.1.1 Schermgrootte 5.0 inch Schermresolutie 800x480 Processor RK3128 quad-core ARM cortex A7 Opslaggeheugen Ondersteunt 32GB Micro SD (TF) kaart Connectiviteit Wi-Fi, USB Accu 2600mA, oplaadbare polymeer lithium batterij
