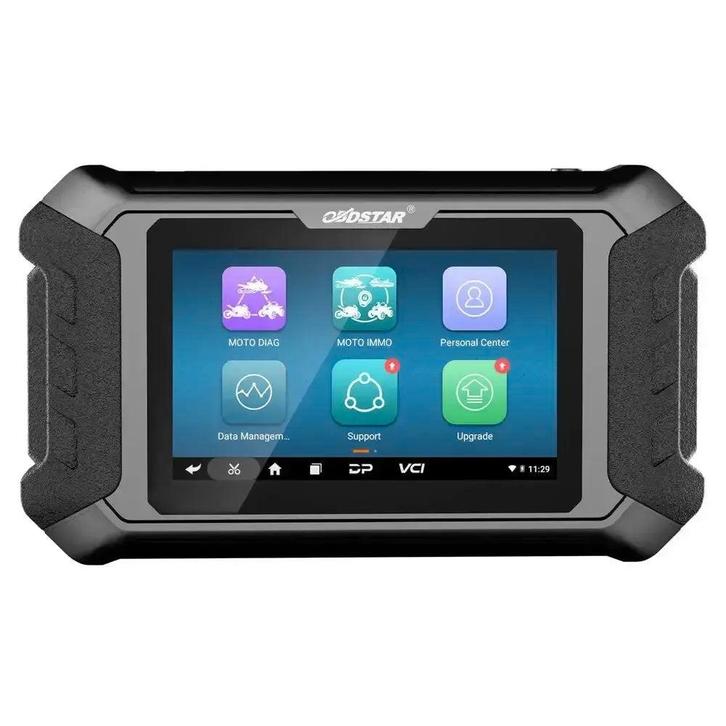

De OBDSTAR IScan KTM/Husqvarna is een uitleesapparaat in tabletvorm, specifiek ontwikkeld voor motorfietsen van de merken KTM en Husqvarna. Het apparaat is uitgerust met een 5.0 inch touchscreen, een RK3128 quad-core processor en draait op het Android 5.1.1 besturingssysteem. Het ondersteunt uitgebreide diagnosefuncties, service- en onderhoudsfuncties en wordt geleverd met een licentie voor 1 jaar software-updates.

De functionaliteit van de IScan KTM/Husqvarna omvat het uitlezen van ECU-informatie, het lezen en wissen van foutcodes, het weergeven van live data en het uitvoeren van actuator-testen. Dankzij de Wi-Fi-connectiviteit kan de software direct op het apparaat worden bijgewerkt. Een ingebouwde helpfunctie biedt technische ondersteuning en documentatie tijdens het diagnoseproces.

Diagnosefuncties:

Het apparaat ondersteunt alle standaard diagnoseprotocollen voor motorfietsen, waarmee toegang wordt verkregen tot de elektronische regeleenheden (ECU's).

• Foutcodes lezen en wissen: Leest en verwijdert foutcodes (DTC's) uit alle aanwezige systemen van de motorfiets.
• Live data: Geeft real-time data weer van sensoren en componenten, zoals toerental, motortemperatuur en sensorwaarden.
• Actuator-test: Stelt de gebruiker in staat om componenten en systemen, zoals ventilatoren of kleppen, direct aan te sturen om de werking te controleren.
• ECU-informatie uitlezen: Toont specifieke informatie van de regeleenheid, zoals softwareversie en onderdeelnummers.
• Freeze frame data weergeven: Toont een momentopname van voertuiggegevens op het moment dat een foutcode werd opgeslagen.

Service- en onderhoudsfuncties:

Dit apparaat ondersteunt meer dan 50 service- en onderhoudsfuncties. De beschikbare functies kunnen verschillen per merk, model en bouwjaar van de motorfiets.

Motor en aandrijflijn:

• CO-vermenigvuldiger aanpassen: Stelt de CO-waarden af voor cilinders bij stationair toerental en onder vollast voor een optimale verbranding.
• Gasklepadaptaties resetten: Herstelt de adaptatiewaarden van de gasklep naar de fabrieksinstellingen.
• Gaskleppositiesensor (TPS) resetten: Kalibreert de gaskleppositiesensor na vervanging of afstelling.
• Stationairmotor afstellen: Regelt de positie van de stationairmotor voor een correct stationair toerental.
• Alle adaptatiewaarden resetten: Zet alle door de motorregeleenheid (ECU) ingeleerde waarden terug.
• Zelflerende parameters resetten: Herstelt de zelflerende parameters van het motormanagementsysteem.
• Mengseladaptatiewaarden resetten: Reset de waarden voor de aanpassing van het brandstof-luchtmengsel.
• Gasklepactuator afstellen: Voert basis- en noodpositie-afstellingen uit voor de gasklepactuator.
• Gashandvatsensor positie afstellen: Kalibreert de positie van de gashandvatsensor.
• ECM - Startonderbreker synchronisatie: Synchroniseert de motorregeleenheid (ECM) met de startonderbreker.
• Transmissie resetten: Herstelt de instellingen van de transmissieregeling.
• Versnellingssensor initialiseren: Initialiseert de sensor die de ingeschakelde versnelling detecteert.
• Schakelas referentiewaarde inleren: Leert de referentiewaarden van de schakelas opnieuw in.
• Quickshifter activeren/deactiveren: Schakelt de quickshifter-functie in of uit.
• Launch control modus instellen: Configureert de instellingen voor de launch control.
• Uitlaatklep afstellen: Kalibreert de positie van de uitlaatklep.
• Urenteller resetten: Reset de motordraaiuren.

Chassis, Ophanging en Remmen:

• ABS codering: Codeert of past instellingen aan van het antiblokkeersysteem (ABS).
• Elektronische vering activeren/deactiveren: Schakelt de elektronische vering in of uit.
• Slagsensor offset inleren: Kalibreert de offset van de slagsensor van de achtervering.
• Offset voor verlaging aanpassen: Stelt de offset van de vering in na het verlagen van de motorfiets.
• Verwachte hellingshoek kalibratie: Kalibreert de sensoren voor de meting van de hellingshoek.

Carrosserie en Elektronica:

• Service-interval resetten: Leest en stelt de service-interval of de resterende afstand tot de volgende onderhoudsbeurt in.
• VIN schrijven: Schrijft of past het voertuigidentificatienummer (VIN) aan in een regeleenheid.
• Instrumentenpaneel instellingen: Past functies aan zoals taal, tijd, datum, displaycontrast en meeteenheden.
• Verlichting configureren: Schakelt functies in of uit, zoals dagrijverlichting (DRL), bochtenverlichting en het automatisch uitschakelen van richtingaanwijzers.
• Intensiteit verlichting aanpassen: Stelt de lichtintensiteit van de richtingaanwijzers in.
• Noodstopsignaal (ESS) configureren: Stelt het Emergency Stop Signal in, dat de remlichten laat knipperen bij een noodstop.
• Handvat- en zadelverwarming configureren: Activeert of deactiveert de verwarming voor handvatten en zadels.
• Connectiviteit instellen: Configureert de connectiviteitsmodule, Bluetooth en gekoppelde apparaten.

Bandenspanningcontrolesysteem (TPMS):

• TPMS-systeem beheren: Voert configuraties en aanpassingen uit aan het bandenspanningcontrolesysteem.
• Bandenspanningssensoren activeren/deactiveren: Schakelt de bandenspanningssensoren in of uit in het systeem.
• LF activatiesensor inleren: Leert de laagfrequente activatiesensoren van het TPMS-systeem in.

Algemene resets en kalibraties:

• Regelapparaat resetten: Voert een reset uit van diverse elektronische regeleenheden.
• Sensorwaarden opnieuw inleren: Start de procedure om sensorwaarden opnieuw in te leren na vervanging of reparatie.
• Fabriekskalibratie uitvoeren: Herstelt specifieke componenten naar hun fabriekskalibratie.

Speciale functies en mogelijkheden:

Het apparaat beschikt over diverse extra mogelijkheden die het diagnoseproces ondersteunen.

• Ingebouwde helpfunctie: Biedt technische documentatie, storingscode-gidsen en andere relevante informatie direct op het apparaat.
• Software-updates via Wi-Fi: De software en voertuigdatabase kunnen via een Wi-Fi-verbinding direct worden bijgewerkt.

Optionele uitbreidingsmodules:

De functionaliteit van dit diagnosesysteem kan worden uitgebreid met de onderstaande optionele hardwaremodules. Deze accessoires zijn specifiek ontworpen voor compatibiliteit met het uitleesapparaat.

Hardwaremodules en accessoires:

• M002A aardingskabel: Een kabel voor het tot stand brengen van een correcte aarding (GND) tijdens diagnostische procedures.
• M003A multifunctionele jumperkabel: Een jumperkabel die wordt gebruikt voor het verbinden van specifieke pinnen voor diverse diagnostische toepassingen.
• N004 verloopkabel: Een adapterkabel die de verbinding mogelijk maakt met motorfietsen van merken zoals Aprilia, Ducati, Honda, KTM, Piaggio, Vespa en Yamaha.

Ondersteunde voertuigmerken:

Dit diagnoseapparaat is specifiek ontwikkeld voor de motorfietsmerken KTM en Husqvarna.

• Europees: Husqvarna, KTM

Verpakkingsinhoud:

• 1x OBDSTAR IScan KTM/Husqvarna uitleesapparaat
• 1x 12V2A Oplader
• 1x M001A Hoofdkabel
• 1x N019 KTM 6-pins verloopkabel
• 1x N041 EURO V 6-pins verloopkabel

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na het verlopen van de licentie blijft het uitleesapparaat functioneren op basis van de laatst geïnstalleerde softwareversie. Online functies en de mogelijkheid om nieuwe software-updates te installeren, vervallen totdat de licentie wordt verlengd.

Technische specificaties:SpecificatieOmschrijvingProductmerkOBDSTARProductmodelIScan KTM/HusqvarnaBesturingssysteemAndroid 5.1.1Schermgrootte5.0 inchSchermresolutie800 x 480 pixelsProcessorRK3128 quad-core ARM cortex A7OpslaggeheugenOndersteuning voor 32GB Micro SD (TF) kaartConnectiviteitWi-Fi, USBAccu2600 mAh oplaadbare lithium-polymeeraccu
