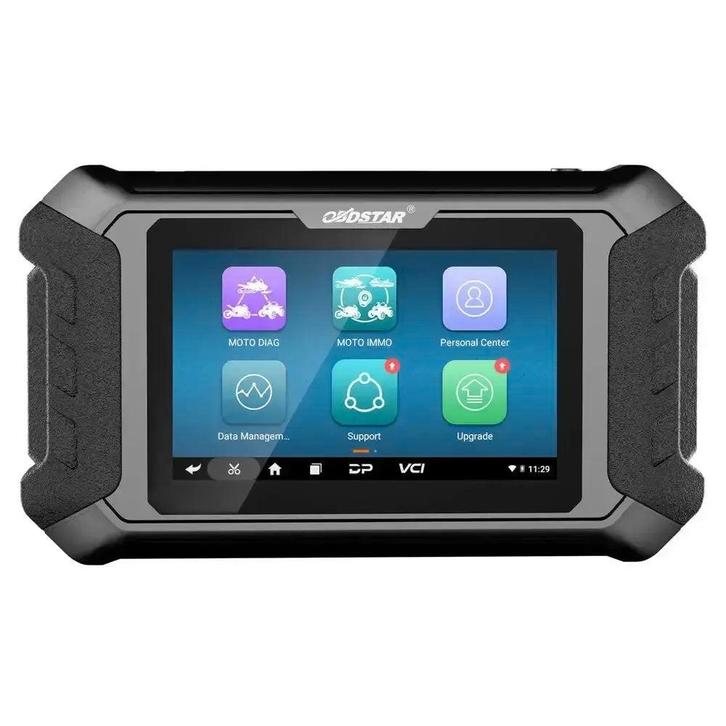

De OBDSTAR IScan Japan is een uitleesapparaat specifiek ontwikkeld voor de diagnose van Japanse motorfietsen van de merken Honda, Kawasaki, Suzuki en Yamaha. Het systeem draait op een Android 5.1.1 besturingssysteem en wordt bediend via een 5.0 inch capacitief touchscreen. De hardware bestaat uit een RK3128 quad-core processor en een 2600mA accu. De IScan Japan biedt uitgebreide diagnosemogelijkheden, inclusief het uitlezen van foutcodes, live data en het uitvoeren van actuatortests. Bij aankoop is een softwarelicentie van 1 jaar inbegrepen.

Dit uitleesapparaat ondersteunt meer dan 25 service- en onderhoudsfuncties, variërend van het resetten van de motorregelmodule tot het kalibreren van sensoren. De functionaliteit kan verder worden uitgebreid met optionele modules, zoals de P001 Kit voor sleutelprogrammering en het beheer van de startonderbreker. De IScan Japan is voorzien van geïntegreerde technische documentatie en hulpbestanden die de gebruiker ondersteunen bij de diagnose. Diagnostische rapporten kunnen worden gegenereerd en opgeslagen voor administratie.

Diagnosefuncties:

De IScan Japan biedt een reeks diagnostische functies voor het analyseren van de elektronische systemen van de motorfiets.

• ECU-informatie opvragen: Toont gedetailleerde informatie van de regeleenheid, zoals softwareversie en onderdeelnummer.
• Foutcodes lezen en wissen: Leest en wist foutcodes (DTC's) uit alle aanwezige elektronische systemen.
• Live data weergeven: Toont real-time datastromen van sensoren en componenten, zowel in tekst- als grafiekvorm. Dit omvat parameters zoals motortoerental, koelvloeistoftemperatuur en gaskleppositie.
• Actuatortest: Stuurt componenten zoals ventilatoren, injectoren of kleppen direct aan om de functionaliteit te controleren zonder deze te demonteren.

Sleutel- en EEPROM-functies:

De IScan Japan ondersteunt sleutel- en startonderbrekerfuncties, vaak in combinatie met de optionele P001 Kit en specifieke IMMO-kabels. De beschikbaarheid van deze functies is afhankelijk van het merk en model van de motorfiets.

Sleutelfuncties:

• Sleutelprogrammering: Programmeren van nieuwe of vervangende sleutels in het startonderbrekersysteem van de motorfiets.
• Immobilizer-functies: Beheren van startonderbreker-instellingen, zoals het toevoegen of verwijderen van sleutels en het resetten van het systeem.

EEPROM-functies:

• EEPROM-uitlezing: Uitlezen en opslaan van gegevens uit het EEPROM-geheugen van de startonderbreker of andere regelmodules.
• EEPROM-programmering: Herschrijven van gegevens in het EEPROM-geheugen, bijvoorbeeld voor het herstellen van sleuteldata.

Service- en onderhoudsfuncties:

Ondersteunt meer dan 25 gespecialiseerde service- en onderhoudsfuncties. De beschikbaarheid van functies kan variëren afhankelijk van het specifieke merk, model en bouwjaar van de motorfiets.

Motor en Aandrijflijn:

• Regelmodule motor resetten (ECM): Zet de motorregelmodule terug naar de fabrieksinstellingen om opgeslagen fouten of adaptieve waarden te wissen.
• Krukaspositiesensor inleren: Synchroniseert de krukaspositiesensor met de regelmodule, wat nodig is na vervanging van componenten voor een correcte motortiming.
• Koppel initialiseren: Stelt de basiswaarden voor de koppelberekening van de motor opnieuw in.
• Adaptieve waarden resetten (LAF): Reset de zelflerende waarden van het lucht-brandstofmengsel.
• Zuurstofsensorwaarden resetten (S02FB): Herstelt de leerwaarden van de zuurstofsensor.
• Ethanol-indexwaarde resetten: Reset de waarde die de concentratie ethanol in de brandstof aangeeft.

Transmissie en Koppeling:

• Initialiseren van de koppeling: Kalibreert de koppelingsactuator en componenten voor een correcte werking.
• Beheer van elektronische koppeling (E-Clutch): Biedt functies voor het initialiseren, wissen en configureren van de elektronische koppeling en actuator na vervanging of hermontage.
• Testen van solenoïden: Activeert de lineaire solenoïden in de transmissie om hun functionaliteit te controleren.
• Testen van schakelmotor: Controleert de werking van de motor die verantwoordelijk is voor het schakelen.
• Transmissie herschrijfmodus: Activeert een modus voor het updaten of herprogrammeren van de transmissiesoftware.

Sensoren en Kalibratie:

• Hoeksensor kalibreren: Stelt de basispositie van diverse hoeksensoren in.
• Stuurhoeksensor inleren: Kalibreert de sensor die de stuurhoek meet, relevant voor systemen zoals tractiecontrole.
• Rotorhoeksensor inleren: Initialiseert de sensor die de positie van de rotor meet.
• Trommelhoeksensor initialiseren: Stelt de hoeksensor van de schakeltrommel in na vervanging.

Instrumentenpaneel en Data:

• Kilometerstand lezen: Leest de exacte kilometerstand uit de regelmodule.
• Kilometerstand schrijven: Past de kilometerstand aan in het instrumentenpaneel, bijvoorbeeld na vervanging.
• Gegevens wissen: Verwijdert specifieke data, zoals het aantal laadcycli.
• Historische data resetten: Wist opgeslagen informatie over de startmodus of foutgeschiedenis van de overbrengingsverhouding.

Elektronica en Accu:

• Accuniveau kalibreren: Kalibreert de meting van het resterende accuniveau.
• Serienummer van accu weergeven: Toont het serienummer van de geïnstalleerde accu.
• Accuventilator aansturen: Activeert de accuventilator voor testdoeleinden.

Overige Functies:

• Diagnostische testmodi: Voert specifieke tests uit, zoals een dynamische test of een werkplaatstest (Bench Test), om componenten onder gecontroleerde omstandigheden te analyseren.

Speciale functies en mogelijkheden:

De IScan Japan beschikt over diverse geavanceerde functies die de diagnose en het onderhoud ondersteunen.

Rapportagefuncties:

• Diagnostische rapporten: Genereert en slaat gedetailleerde rapporten op van de uitgevoerde diagnoses, inclusief foutcodes en live data.

Documentatie en schema’s:

• Geïntegreerde hulpbestanden: Biedt technische informatie, DTC-hulp, locaties van diagnoseconnectoren en andere ondersteunende data direct op het apparaat.

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR IScan Japan kan worden uitgebreid met diverse optionele hardwaremodules en accessoires. Deze uitbreidingen zijn specifiek ontworpen voor compatibiliteit met dit uitleesapparaat en maken aanvullende diagnoses en functies voor specifieke motormerken mogelijk.

Hardwaremodules en accessoires:

• M003A Multi-Functional Jumper: Een multifunctionele jumperkabel voor diverse diagnostische verbindingen.
• M008 diagnosekabel: Diagnosekabel voor specifieke Kawasaki-modellen.
• M009 diagnosekabel: Diagnosekabel voor specifieke Kawasaki-modellen.
• M011 diagnosekabel: Diagnosekabel voor specifieke Kawasaki-modellen.
• M013 diagnosekabel: Diagnosekabel voor specifieke Lifan en Suzuki modellen.
• M014 diagnosekabel: Diagnosekabel voor specifieke Suzuki-modellen.
• M023 diagnosekabel: Diagnosekabel voor specifieke Suzuki-modellen.
• M029 diagnosekabel: Diagnosekabel voor specifieke Yamaha-modellen.
• M039 diagnosekabel: Diagnosekabel voor specifieke Kawasaki-modellen.
• M053 IMMO-kabel: Kabel voor startonderbrekerfuncties bij specifieke Honda-modellen.
• M054 IMMO-kabel: Kabel voor startonderbrekerfuncties bij specifieke Suzuki en Yamaha modellen.
• M055 diagnosekabel: Diagnosekabel voor specifieke Honda-modellen.
• M061 diagnosekabel: Diagnosekabel voor specifieke Yamaha-modellen.
• N004 diagnosekabel: Diagnosekabel voor specifieke modellen van Aprilia, Ducati, Honda, KTM, Piaggio, Vespa en Yamaha.
• N027 diagnosekabel: Diagnosekabel voor specifieke Kymco en Kawasaki modellen.
• P001 Kit: Een programmeerkit voor het uitvoeren van functies gerelateerd aan de startonderbreker, zoals het programmeren van sleutels.
• P003+ Adapter: Een adapter voor startonderbrekerfuncties, te gebruiken in combinatie met de P001 Kit.

Ondersteunde voertuigmerken:

De OBDSTAR IScan Japan is een diagnoseapparaat dat specifiek is ontworpen voor diverse Japanse motormerken. Het apparaat ondersteunt een reeks functies voor de onderstaande merken.

• Aziatisch: Honda, Kawasaki, Suzuki, Yamaha

Verpakkingsinhoud:

• 1x OBDSTAR IScan Japan uitleesapparaat
• 1x M001A Hoofdkabel
• 1x M002 Stroomkabel
• 1x M005 Kawasaki verloopkabel
• 1x M006 Kawasaki verloopkabel
• 1x N012A Suzuki verloopkabel
• 1x N015A Honda verloopkabel
• 1x N018A Yamaha verloopkabel
• 1x N041 EURO V verloopkabel
• 1x 12V2A Oplader
• 1x Opbergkoffer

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijft het apparaat functioneren op basis van de laatst geïnstalleerde softwareversie. Toegang tot nieuwe software-updates en online functies vereist een nieuwe licentie.

Technische specificaties:SpecificatieOmschrijvingProductmerkOBDSTARProductmodelIScan JapanBesturingssysteemAndroid 5.1.1Schermgrootte5.0 inchSchermresolutie800*480ProcessorRK3128 quad-core ARM cortex A7Opslaggeheugen32 GB (uitbreidbaar via SD-kaart)ConnectiviteitWi-FiAccu2600mA lithium-polymeer
