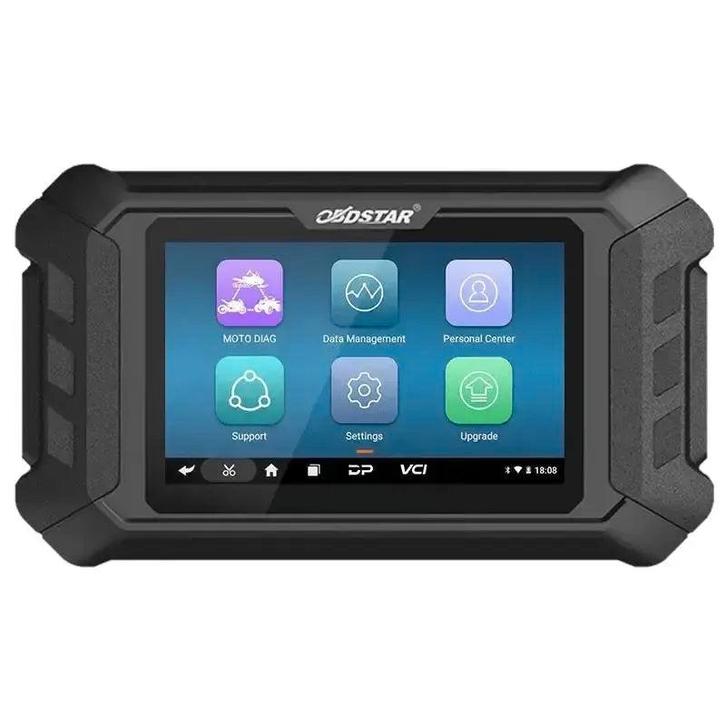

De OBDSTAR IScan MV Agusta is een professioneel uitleesapparaat in tabletvorm, specifiek ontworpen voor MV Agusta motorfietsen. Het systeem draait op Android 5.1.1 en wordt aangedreven door een RK3128 quad-core processor. Het beschikt over een 5.0 inch touchscreen en ondersteunt uitgebreide diagnose- en servicefuncties. Bij aankoop is een softwarelicentie met 1 jaar updates inbegrepen.

De IScan MV Agusta biedt een intuïtieve interface en ondersteunt diepgaande diagnostische mogelijkheden, waaronder het lezen van ECU-informatie, het uitlezen en wissen van foutcodes en het weergeven van live data. Daarnaast biedt het systeem toegang tot interactieve bedradingsschema's en technische documentatie. De functionaliteit kan verder worden uitgebreid met optionele hardwaremodules.

Diagnosefuncties:

De IScan MV Agusta biedt uitgebreide diagnostische mogelijkheden voor het uitlezen en analyseren van de elektronische systemen in MV Agusta motorfietsen.

• Actuatortest: Stelt de gebruiker in staat om specifieke componenten en actuatoren direct aan te sturen om de functionaliteit te controleren.
• ECU-informatie lezen: Vraagt gedetailleerde informatie op van de regeleenheid, zoals softwareversie en onderdeelnummer.
• Foutcodes lezen en wissen: Leest en wist Diagnostic Trouble Codes (DTC's) uit alle aanwezige elektronische regeleenheden (ECU's).
• Live data: Geeft real-time datastromen weer van sensoren en componenten, inclusief parameters zoals toerental, temperatuur en sensorspanningen. De data kan numeriek en grafisch worden weergegeven.

Service- en onderhoudsfuncties:

Ondersteunt meer dan 20 gespecialiseerde service- en onderhoudsfuncties voor MV Agusta motorfietsen. De beschikbaarheid van functies kan variëren afhankelijk van het specifieke model, de bouwjaar en de ECU van de motorfiets.

Remmen:

• Ontluchten en vullen van het remcircuit: Voert de procedure uit voor het ontluchten en vullen van het remsysteem, inclusief het ABS-systeem.
• Aanwezigheid van ABS en Gierhoeksensor (YRS) resetten: Reset de configuratie van het antiblokkeersysteem en de gierhoeksensor in de regeleenheid.
• Aanwezigheid van ABS, YRS en Elektronisch Schakelsysteem (EAS) resetten: Reset de configuratie van het ABS, de gierhoeksensor en het elektronische schakelsysteem.

Motor en aandrijflijn:

• Zelflerende procedure van het gasklephuis: Start de zelflerende procedure voor het gasklephuis om de correcte stationaire en gasrespons te herstellen.
• Gaskleppositiesensor (TPS) resetten: Reset de gaskleppositiesensor naar de fabrieksinstellingen.
• Zelflerende procedure van de uitlaatklep: Initieert de inleerprocedure voor de elektronisch gestuurde uitlaatklep.
• Resetten van zelflerende parameters: Herstelt alle adaptieve waarden van de motorregeleenheid naar de standaardinstellingen.
• Adaptatiewaarden van de elektronische tractiecontrole resetten: Reset de geleerde waarden van het tractiecontrolesysteem.

Sensoren en Kalibratie:

• Kalibratie van de acceleratiesensor (voor): Kalibreert de acceleratiesensor aan de voorzijde van de motorfiets.
• Kalibratie van de acceleratiesensor (achter): Kalibreert de acceleratiesensor aan de achterzijde van de motorfiets.
• Initialiseren van de hellingshoeksensor: Voert de basisinstelling van de hellingshoeksensor uit.
• Inleren van sensoren: Start de algemene procedure voor het inleren van nieuw geïnstalleerde sensoren.
• Inleren van de veerwegsensor-offset (achter): Stelt de offset-waarde van de achterste veerwegsensor in.

Carrosserie en elektronica:

• Kilometerstand schrijven: Past de kilometerstand aan in het instrumentenpaneel, bijvoorbeeld na vervanging.
• Chassisnummer (VIN) schrijven in de dashboardmodule: Programmeert het chassisnummer in de regeleenheid van het dashboard.
• Configureren van het GPS-systeem: Stelt de configuratie van het geïntegreerde GPS-systeem in.
• Configureren van de handvatverwarming: Past de instellingen van de handvatverwarming aan.
• Geheugentijd met actieve motorstoringslamp (MIL) wissen: Reset de opgeslagen duur van de periode waarin het motorstoringslampje actief was.

Overige functies en Coderingen:

• Service-interval resetten: Stelt de onderhoudsindicator opnieuw in na het uitvoeren van een servicebeurt.
• Coderen: Maakt het mogelijk om modules te coderen en aan te passen aan de voertuigspecificaties.
• Inleren van de voertuigconfiguratie: Leert de specifieke configuratie en opties van de motorfiets in aan de regeleenheden.
• Voertuigvariant instellen: Configureert de regeleenheid voor een specifieke voertuigvariant of modeluitvoering.
• Systeem vullen: Ondersteunt procedures voor het vullen van diverse vloeistofsystemen.

Speciale functies en mogelijkheden:

De OBDSTAR IScan MV Agusta biedt diverse geavanceerde functies voor configuratie, codering en technische ondersteuning.

Coderingen en programmering:

• Coderen: Maakt het mogelijk om modules te coderen en aan te passen aan de voertuigspecificaties.
• Inleren van de voertuigconfiguratie: Leert de specifieke configuratie en opties van de motorfiets in aan de regeleenheden.
• Voertuigvariant instellen: Configureert de regeleenheid voor een specifieke voertuigvariant of modeluitvoering.

Documentatie en schema’s:

• Interactieve bedradingsschema's: Biedt toegang tot gedetailleerde en interactieve elektrische schema's voor het opsporen van storingen.

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR IScan MV Agusta kan worden uitgebreid met diverse optionele modules. Deze uitbreidingen zijn specifiek ontwikkeld door OBDSTAR en omvatten hardware-accessoires voor gespecialiseerde taken.

Hardwaremodules en accessoires:

• M002A: Een kabel met klemmen voor de aardaansluiting (GND).
• M003A: Een multifunctionele jumperkabel voor diverse diagnostische verbindingen.

Ondersteunde voertuigmerken:

Dit diagnoseapparaat is compatibel met diverse motorfietsen, sneeuwscooters, ATV's en UTV's van de onderstaande merken.

• Europees: MV Agusta

Verpakkingsinhoud:

• 1x OBDSTAR IScan MV Agusta Uitleesapparaat
• 1x Hoofdkabel (M001A)
• 1x Lader
• 1x MV Agusta 3-pins verloopkabel (M002B)
• 1x MV Agusta 4-pins verloopkabel (N038)
• 1x MV Agusta 6-pins verloopkabel (N004)
• 1x Euro-5 6-pins verloopkabel (N041)

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na het verlopen van de licentie blijft het uitleesapparaat functioneren met de laatst geïnstalleerde softwareversie. Toegang tot nieuwe software-updates en online functies vereist een nieuwe licentie.

Technische specificaties:SpecificatieOmschrijvingProductmerkOBDSTARProductmodelIScan MV AgustaBesturingssysteemAndroid 5.1.1Schermgrootte5.0 inchSchermresolutie800x480 pixelsProcessorRK3128 quad-core ARM cortex A7OpslaggeheugenOndersteunt Micro SD (TF) kaarten tot 32 GBConnectiviteitUSBAccu2600 mAh
