De timingset (VT01656) is ontworpen voor het vergrendelen van de nokkenassen en de krukas op BMW-voertuigen. Dit gereedschap is specifiek bedoeld voor gebruik bij de 6-cilinder benzinemotoren met de motorcodes N51, N52, N53 en N54. Het waarborgt de juiste motor-timing tijdens onderhoudsprocedures zoals het vervangen van de distributieketting of de cilinderkoppakking.

Deze 12-delige set bevat alle noodzakelijke componenten voor een correcte afstelling, waaronder twee verschillende nokkenas-fixeermallen voor de diverse motorseries, gereedschap voor het blokkeren van de nokkenas-gevers (VANOS) en een vliegwiel-vergrendelpen om de krukas in de BDP-positie (bovenste dode punt) vast te zetten. De onderdelen worden geleverd in een kunststof opbergkoffer.

Toepassing en functionaliteit:

Deze set wordt gebruikt voor het afstellen en controleren van de motortiming bij onderhoud aan het distributiesysteem.

• Blokkeren van de krukas: De meegeleverde vliegwiel-vergrendelpen wordt gebruikt om de krukas in de BDP-positie te fixeren, wat een stabiele basis vormt voor verdere afstellingen.
• Fixeren van de nokkenassen: De specifieke uitlijngereedschappen voor de N51/N52 en N53/N54-motoren blokkeren de nokkenassen in hun correcte positie ten opzichte van de krukas.
• Uitlijnen van de VANOS-gevers: Met de vergrendelgereedschappen voor de nokkenas-gevers kunnen de VANOS-verstellers nauwkeurig worden gepositioneerd en vastgezet tijdens de montage.

Compatibele voertuigen en motorcodes:

Deze set is geschikt voor diverse BMW-modellen die zijn uitgerust met N51, N52, N53 en N54 benzinemotoren.

BMW:

• 1 Serie (E81, E82, E87, E88): (2005–2013)
• 3 Serie (E90, E91, E92, E93): (2005–2013)
• 5 Serie (E60, E61, F10, F11): (2005–2013)
• 6 Serie (E63, E64): (2007–2010)
• 7 Serie (F01, F02): (2008–2012)
• X1 (E84): (2009–2015)
• X3 (E83, F25): (2006–2012)
• X5 (E70): (2006–2010)
• Z4 (E85, E86, E89): (2006–2016)

Motorcodes:

• 2.5L: N52B25, N53B25
• 3.0L: N51B30, N52B30, N53B30, N54B30

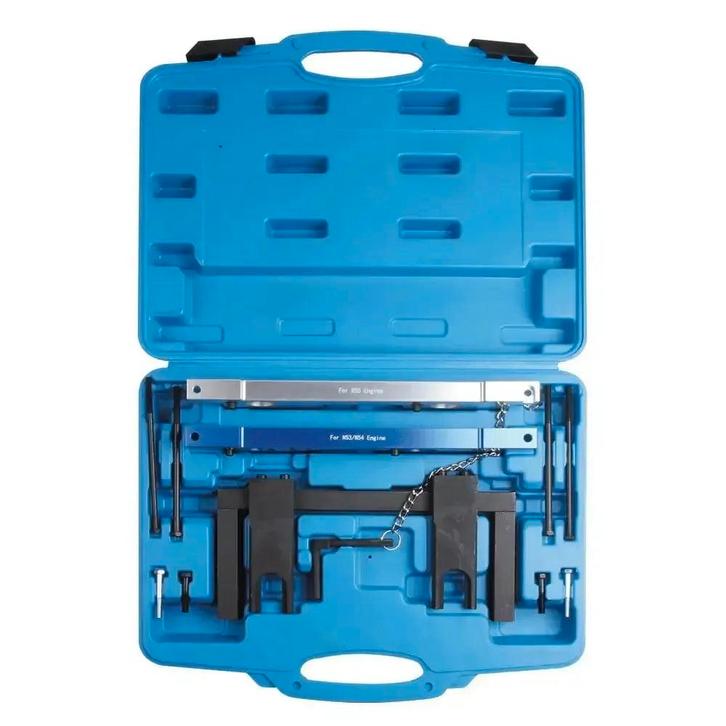

Verpakkingsinhoud:

• 1x Nokkenas-fixeermallen – OEM: 114281
• 1x Adapterplaat voor inlaatnokkenas – OEM: 114282
• 1x Nokkenas-fixeerbeugel – OEM: 114283
• 1x Vergrendelgereedschap voor nokkenas-gevers – OEM: 114290
• 1x Vergrendelgereedschap voor nokkenas-gevers – OEM: 118520
• 1x Vliegwiel-vergrendelgereedschap – OEM: 110300
• 1x Opbergkoffer

Technische specificaties: Specificatie Omschrijving Artikelnummer VT01656 Compatibele voertuigmerken BMW Compatibele voertuigmodellen 1 Serie, 3 Serie, 5 Serie, 6 Serie, 7 Serie, X1, X3, X5, Z4 Compatibele motorcodes N51B30, N52B25, N52B30, N53B25, N53B30, N54B30
