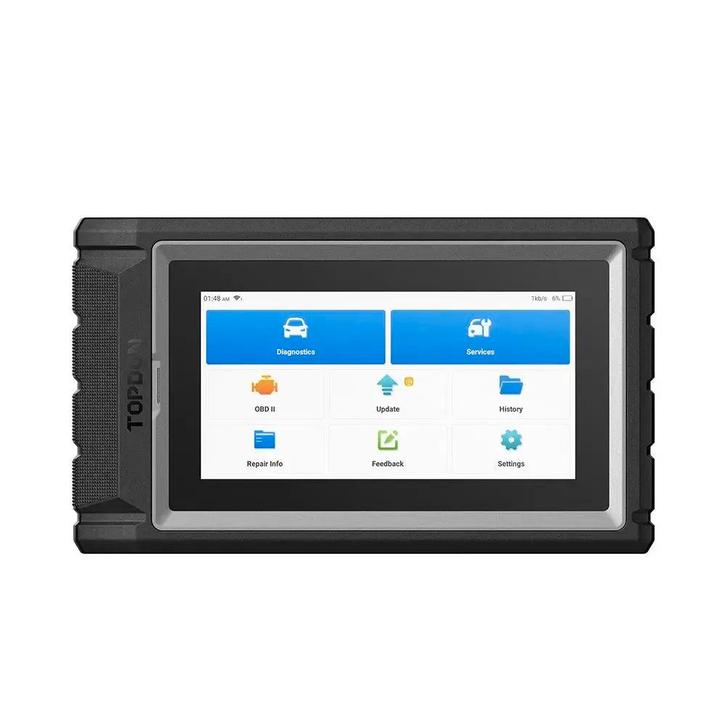

De Topdon ArtiDiag800 BT 2 is een draadloos uitleesapparaat voor voertuigdiagnose, ontworpen voor het uitvoeren van een volledige systeemdiagnose op meer dan 100 voertuigmerken. Dit apparaat is uitgerust met een Bluetooth VCI-module voor draadloze communicatie en ondersteunt protocollen zoals CAN-FD. De uitleesapparatuur biedt toegang tot 28 service- en onderhoudsfuncties en wordt geleverd met een licentie voor 2 jaar gratis software-updates.

De bediening verloopt via een 6-inch touchscreen en het Android 11.0 besturingssysteem. Functies zoals AutoVIN voor automatische voertuigidentificatie en het genereren van diagnoserapporten zijn geïntegreerd. De functionaliteit kan optioneel worden uitgebreid met een licentie voor FCA Secure Gateway (SGW) toegang, wat diagnose aan beveiligde voertuigen van Fiat, Chrysler, Alfa Romeo en Dodge mogelijk maakt.

Diagnosefuncties:

De ArtiDiag800 BT 2 voert een volledige diagnose uit op alle aanwezige elektronische regeleenheden van het voertuig. De VCI-module maakt draadloze communicatie met het voertuig mogelijk.

• Foutcodes lezen en wissen: Leest en wist foutcodes (DTC's) uit alle beschikbare systemen, zoals de motor, transmissie, ABS en airbags.
• ECU-informatie opvragen: Toont gedetailleerde informatie van de regeleenheid, inclusief type, versienummers en andere specificaties.
• Live data: Geeft real-time data weer van sensoren en componenten, zowel in tekstformaat als grafisch. Hiermee kunnen parameters zoals motortoerental, koelvloeistoftemperatuur en accuspanning worden gemonitord.
• OBFCM (On-Board Fuel Consumption Monitoring): Maakt het mogelijk om het brandstofverbruik van het voertuig uit te lezen en de gegevens door te sturen naar het RDW ten behoeve van de APK-keuring.

Service- en onderhoudsfuncties:

Dit uitleesapparaat ondersteunt 28 service- en onderhoudsfuncties. De beschikbaarheid van specifieke functies kan variëren per voertuigmerk, model en bouwjaar.

Motor en aandrijflijn:

• Olie service reset: Stelt de service-intervalindicator opnieuw in na een oliewissel.
• Injectoren coderen: Registreert nieuwe injectorcodes in de regeleenheid na vervanging.
• Gasklephuis inleren: Reset de gasklepactuator naar de standaardinstellingen.
• Krukassensor inleren: Leert de toleranties van de krukaspositiesensor voor een nauwkeurige motorregeling.
• Versnellingsbak initialiseren: Past de schakelpunten van de automatische transmissie aan voor een soepel schakelgedrag.
• EGR-klep inleren: Stelt de waarden van de uitlaatgasrecirculatieklep opnieuw in na reiniging of vervanging.
• Start/Stop systeem deactiveren/activeren: Wijzigt de instellingen van het automatische start-stopsysteem.
• Koelsysteem ontluchten: Activeert de waterpomp om lucht uit het koelsysteem te verwijderen.

Uitlaatsystemen:

• Dieselpartikelfilter regeneratie (DPF): Forceert de regeneratie van het dieselpartikelfilter om verstoppingen te verwijderen.
• AdBlue-systeem resetten: Reset het AdBlue-systeem na het bijvullen van de vloeistof.
• NOx-sensor resetten: Stelt de geleerde waarden van de NOx-sensor opnieuw in na vervanging.
• Lucht-brandstofverhouding resetten: Past de mengselverhouding van lucht en brandstof aan.

Remmen en onderstel:

• Elektronische parkeerrem initialiseren (EPB): Voert onderhoud uit aan het elektronische remsysteem, zoals het vervangen van remblokken.
• ABS-systeem ontluchten: Verwijdert lucht uit het remsysteem na reparaties aan het antiblokkeersysteem.
• Luchtvering kalibreren: Reset of kalibreert de niveausensoren van de luchtvering.

Stuurinrichting en banden:

• Stuurhoeksensor initialiseren (SAS): Kalibreert de sensor die de positie van het stuurwiel meet.
• Bandenspanningscontrolesysteem resetten (TPMS): Stelt het TPMS opnieuw in na het wisselen of oppompen van banden.

Carrosserie en elektronica:

• Accumanagementsysteem registreren (BMS): Registreert een nieuwe accu in het voertuigsysteem.
• Adaptieve koplampverlichting initialiseren (AFS): Stelt het systeem voor meedraaiende koplampen opnieuw in.
• Schuifdak initialiseren: Reset de basisinstellingen en functies van het schuif- of panoramadak.
• Ramen kalibreren: Kalibreert de elektrische raammotoren.
• Stoelen kalibreren: Initialiseert de geheugenfuncties van elektrisch verstelbare stoelen.

Veiligheidssystemen:

• Airbagmodule resetten: Reset de airbaggegevens na een aanrijding of het vervangen van componenten.
• Startonderbreker programmeren (IMMO): Programmeert nieuwe sleutels of deactiveert verloren sleutels.

Overige functies:

• Transportmodus in-/uitschakelen: Activeert of deactiveert de modus die het stroomverbruik beperkt tijdens transport.
• Kilometerstand aanpassen (ODO): Kalibreert de waarde van de kilometerteller na vervanging van het instrumentenpaneel.
• Taalinstellingen wijzigen: Verandert de taal van het instrumentenpaneel of infotainmentsysteem.

Speciale functies en mogelijkheden:

Dit uitleesapparaat beschikt over diverse functies die het diagnoseproces ondersteunen.

• AutoVIN: Identificeert het voertuig automatisch op basis van het chassisnummer voor een snelle start van de diagnose.
• CAN-FD protocolondersteuning: Compatibel met het CAN-FD protocol, dat wordt gebruikt in nieuwere voertuigen van onder andere General Motors.
• Diagnoserapportage: Genereert een gedetailleerd rapport van de uitgevoerde diagnose, dat kan worden opgeslagen of gedeeld.
• Draadloze diagnose: De meegeleverde VCI-module maakt een stabiele Bluetooth-verbinding met het voertuig, waardoor diagnose op afstand van het dashboard mogelijk is.
• Voertuighistorie: Slaat eerdere diagnoserapporten op, zodat de onderhoudshistorie per voertuig kan worden geraadpleegd.

Optionele uitbreidingsmodules:

De functionaliteit van dit uitleesapparaat kan worden uitgebreid met de onderstaande, optionele softwarelicenties. Deze uitbreidingen zijn specifiek voor Topdon en vereisen mogelijk een actieve internetverbinding en een geldig abonnement.

Softwaremodules en licenties:

• FCA Secure Gateway (SGW) licentie: Biedt geautoriseerde toegang tot de beveiligde gateway-module op voertuigen van Fiat, Chrysler, Alfa Romeo en Dodge, waardoor het mogelijk wordt om geavanceerde diagnostische functies en aanpassingen uit te voeren.

Ondersteunde voertuigmerken:

De Topdon ArtiDiag800 BT 2 ondersteunt een breed scala aan voertuigmerken uit diverse regio's, waaronder Europa, Azië, Amerika en China.

• Europees: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DS, Fiat, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Sprinter, Vauxhall, Volkswagen, Volvo
• Aziatisch: Acura, Daewoo, Daihatsu, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Proton, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, GMC, Holden, Jeep, Lincoln
• Chinees: BAICMOTOR, BAICHUANSU, BYD, Chery, Geely, Hafei, Maxus (SAIC), MG (SAIC), Senova (BAIC), Weiwang (BAIC)

Verpakkingsinhoud:

• 1x Topdon ArtiDiag800 BT 2 tablet
• 1x VCI-module
• 1x Stroomadapter
• 1x USB Type-C naar USB-A kabel
• 1x Handleiding
• 1x Snelstartgids
• 1x Opbergkoffer

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na afloop van deze periode blijft het uitleesapparaat functioneren met de laatst geïnstalleerde softwareversie. Toegang tot nieuwe software-updates en online functies vereist een nieuwe, betaalde licentie.

Technische specificaties:SpecificatieOmschrijvingProductmerkTopdonProductmodelArtiDiag800 BT 2BesturingssysteemAndroid 11.0Schermgrootte6 inch LCDSchermresolutie1440 x 720 pixelsProcessor4-core, 1.8 GHzRAM-geheugen4 GBOpslaggeheugen64 GBConnectiviteitBluetooth 5.0, Wi-Fi (2.4 & 5 GHz), USB Type-CCamera8 megapixel (achterzijde)Accu3100 mAh / 7.6 V
