De timingset (VT01712B) is ontwikkeld voor het afstellen en controleren van de motortiming op BMW N63 en S63 V8-benzinemotoren. Dit gereedschap wordt gebruikt voor het vergrendelen van de nokkenassen en de krukas in hun BDP-positie (Bovenste Dode Punt) tijdens het vervangen van de distributieketting of het uitvoeren van motorreparaties.

De set bevat specifieke componenten zoals nokkenas-blokkeergereedschap, een krukas-blokkeerpen en een kettingspanner. Deze onderdelen zorgen voor een nauwkeurige uitlijning van de motorcomponenten, wat nodig is voor het correct functioneren van het VANOS-systeem en het voorkomen van motorschade. De gereedschappen worden geleverd in een kunststof opbergkoffer.

Toepassing en functionaliteit:

Deze set wordt gebruikt voor het uitvoeren van onderhoud aan de distributie van BMW N63 en S63 motoren.

• Blokkeren van nokkenassen: Fixeert de nokkenassen in de juiste positie ten opzichte van elkaar en de krukas.
• Blokkeren van krukas: Vergrendelt de krukas op het BDP van de eerste cilinder via het vliegwiel.
• Voorspannen van distributieketting: Maakt het mogelijk om de primaire distributieketting correct op spanning te brengen na montage.
• Afstellen van VANOS-timing: De gereedschappen zijn compatibel met de VANOS-verstellers voor een correcte afstelling van de variabele kleptiming.

Compatibele voertuigen en motorcodes:

Geschikt voor diverse BMW-modellen die zijn uitgerust met N63- en S63-benzinemotoren.

BMW:

• 5-serie (F07 GT): (2009–2017)
• 5-serie (F10, F11): (2010–2016)
• 6-serie (F06 Gran Coupé, F12, F13): (2011–2019)
• 7-serie (F01, F02, F03, F04): (2008–2015)
• M5 (F10): (2011–2017)
• M6 (F06, F12, F13): (2012–2018)
• X5 (E70, F15): (2010–2018)
• X5 M (E70, F85): (2010–2019)
• X6 (E71, F16): (2008–2019)
• X6 M (E71, F86): (2010–2019)

Motorcodes:

• 4.0L V8: N63B40A
• 4.4L V8: N63B44A, N63B44B (N63TU), S63B44A, S63B44B (S63TU)

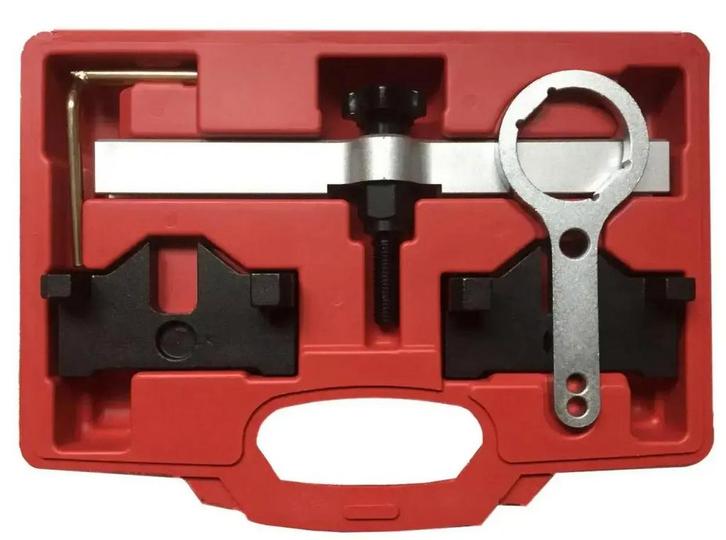

Verpakkingsinhoud:

• 1x Nokkenas-uitlijngereedschap – OEM: 11 9 890
• 1x Kettingspanner – OEM: 11 9 893
• 2x Blokkeergereedschap nokkenas – OEM: 11 8 570
• 1x Krukas-blokkeerpen – OEM: 11 9 190
• 1x Opbergkoffer

Technische specificaties:SpecificatieOmschrijvingModelVT01712BCompatibele voertuigmerkenBMWCompatibele voertuigmodellen5-serie, 6-serie, 7-serie, M5, M6, X5, X5 M, X6, X6 MCompatibele motorcodesN63B40A, N63B44A, N63B44B, S63B44A, S63B44B
