De timingset (VT01523) is een verzameling gereedschappen voor het afstellen en vergrendelen van de motorcomponenten bij BMW-voertuigen met N42- en N46-benzinemotoren. Deze set wordt gebruikt voor het uitvoeren van onderhoud aan de distributieketting, het vervangen van de cilinderkoppakking of het controleren van de motortiming.

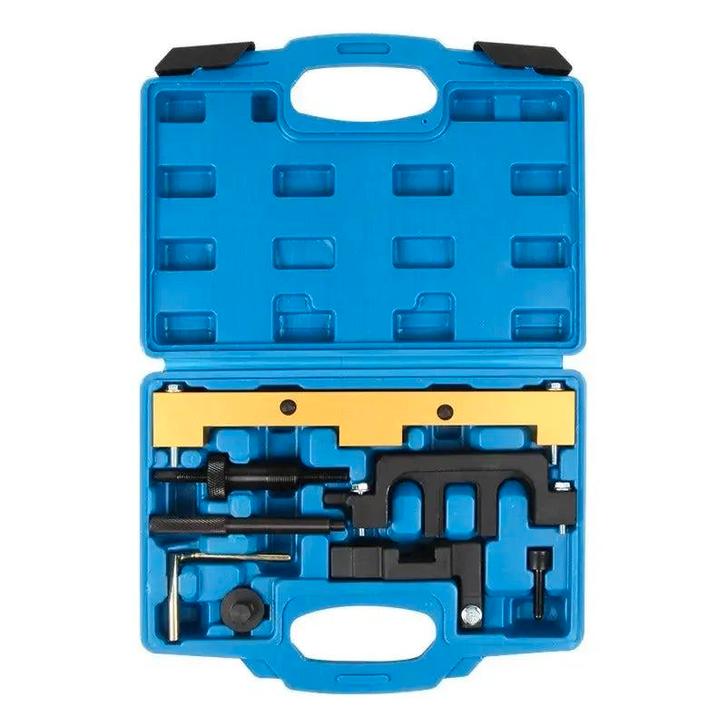

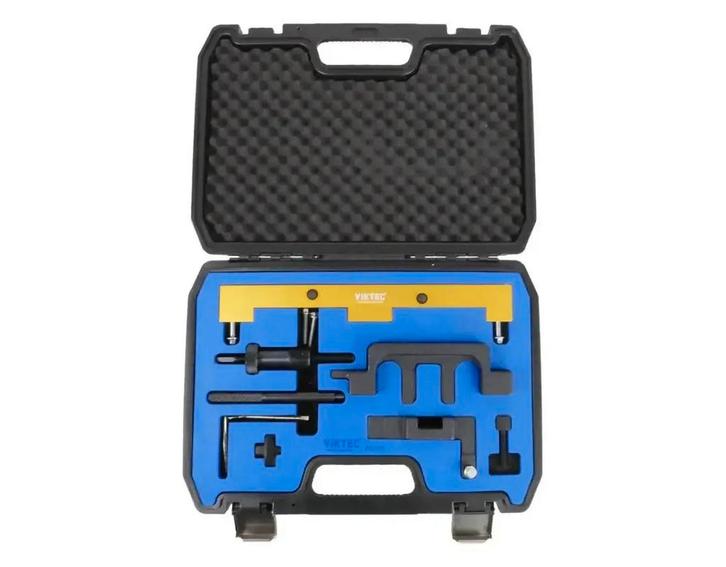

De set bevat specifieke onderdelen zoals een nokkenas-afstelbrug, vergrendelpennen voor de krukas en het vliegwiel, en een distributieketting-voorspanner. De gereedschappen zorgen voor een nauwkeurige positionering van de nokkenassen en krukas ten opzichte van elkaar, wat nodig is voor de correcte werking van het Valvetronic-systeem. Alle onderdelen worden geleverd in een kunststof opbergkoffer.

Toepassing en functionaliteit:

Deze gereedschapset is ontworpen voor het uitvoeren van diverse onderhoudswerkzaamheden aan het distributiesysteem van BMW N42- en N46-motoren.

• Vergrendelen van nokkenassen: Fixeert de inlaat- en uitlaatnokkenassen in de juiste positie tijdens onderhoud.
• Fixeren van krukas: Blokkeert de krukas in het bovenste dode punt (BDP) via een pen in het vliegwiel.
• Voorspannen van distributieketting: Maakt het mogelijk om de juiste spanning op de distributieketting aan te brengen voor montage en controle.
• Afstellen van sensorwielen: Positioneert de VANOS-sensorwielen correct ten opzichte van de nokkenassen.

Compatibele voertuigen en motorcodes:

Geschikt voor diverse BMW-modellen die zijn uitgerust met N42- en N46-motoren.

BMW:

• 1 Serie (E81, E82, E87, E88): (2004–2013)
• 3 Serie (E46): (2001–2007)
• 3 Serie (E90, E91, E92, E93): (2005–2012)
• 5 Serie (E60, E61): (2006–2010)
• X1 (E84): (2009–2015)
• X3 (E83): (2005–2010)
• Z4 (E85): (2005–2008)

Motorcodes:

• 1.8L: N42 B18A, N46 B18
• 2.0L: N42 B20A, N46 B20, N46 B20B, N46T B20

Verpakkingsinhoud:

• 1x Sensorwiel-afstelgereedschap – OEM: 11 9 350
• 1x Inlaatnokkenas-vergrendelgereedschap – OEM: 11 9 292
• 1x Uitlaatnokkenas-vergrendelgereedschap – OEM: 11 9 291
• 1x Distributieketting-voorspanningsgereedschap – OEM: 11 9 340
• 1x Inlaatnokkenas-draaigereedschap – OEM: 11 9 270
• 1x Krukas-vergrendelgereedschap – OEM: 11 9 190
• 1x Vliegwiel-vergrendelgereedschap – OEM: 11 5 120
• 2x Schroeven voor afstelgereedschap – OEM: 11 9 293
• 1x Opbergkoffer

Technische specificaties:SpecificatieOmschrijvingModelVT01523Compatibele voertuigmerkenBMWCompatibele voertuigmodellen1 Serie (E81, E82, E87, E88), 3 Serie (E46), 3 Serie (E90, E91, E92, E93), 5 Serie (E60, E61), X1 (E84), X3 (E83), Z4 (E85)Compatibele motorcodesN42 B18A, N42 B20A, N46 B18, N46 B20, N46 B20B, N46T B20
