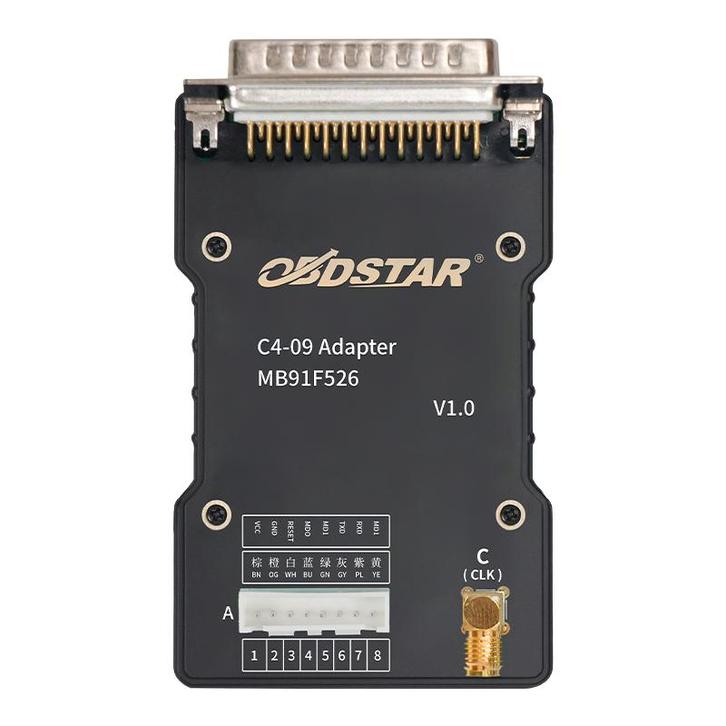

De OBDSTAR C4-09 is een adapterkit, ontworpen voor het lezen en schrijven van data op specifieke Fujitsu microcontrollers. Deze adapter is ontwikkeld voor de MB91F52xBS(H) serie, waaronder de modellen MB91F526BS(H), MB91F527BS(H) en MB91F528BS(H). De kit wordt voornamelijk gebruikt voor werkzaamheden aan Body Control Modules (BCM) en andere regeleenheden binnen de automotive sector.

Deze adapter maakt een directe verbinding met de pinnen van de microcontroller op de printplaat (PCB) mogelijk. Hierdoor kunnen functies zoals ECU-klonen en dataherstel worden uitgevoerd zonder de noodzaak om de chip te desolderen. Voor een correcte werking moet de C4-09 adapter worden aangesloten via de OBDSTAR P004 programmeeradapter en de bijbehorende P004 jumperkabel, in combinatie met een compatibel OBDSTAR diagnoseapparaat.

Toepassing en functionaliteit:

Deze adapter is specifiek ontwikkeld voor technici die werken met automotive elektronica en directe toegang tot microcontrollerdata nodig hebben voor programmeer- en kloonwerkzaamheden.

• Data lezen en schrijven: Maakt het mogelijk om de data van ondersteunde Fujitsu microcontrollers direct uit te lezen en te schrijven.
• ECU klonen: Ondersteunt het dupliceren van data van een originele ECU naar een donor-ECU, wat nuttig is bij vervanging.
• Bench modus programmering: Wordt gebruikt voor het programmeren van regeleenheden buiten het voertuig (op de werkbank) in combinatie met de P004 adapter.
• Gegevensherstel: Biedt een methode om data te herstellen van beschadigde of niet-functionerende regeleenheden door direct toegang te krijgen tot de MCU.

Verpakkingsinhoud:

• 1x OBDSTAR C4-09 adapter

Technische specificaties:SpecificatieOmschrijvingMerkOBDSTARModelC4-09ProducttypeProgrammeeradapterOndersteunde MCU'sFujitsu MB91F526BS(H), MB91F527BS(H), MB91F528BS(H)Vereiste accessoiresOBDSTAR P004 adapter en P004 jumperkabelCompatibele apparatenOBDSTAR Key Master DP Plus, OBDSTAR X300 DP Plus
