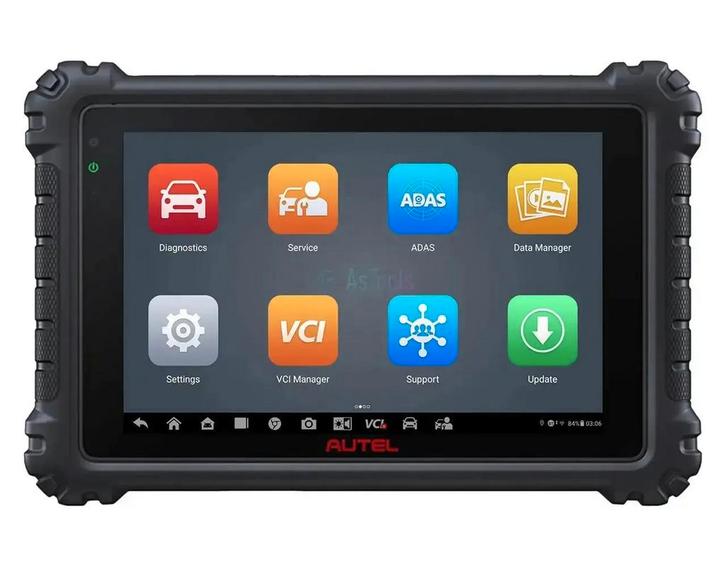

De Autel MaxiSys MS909 is een geavanceerd uitleesapparaat, uitgevoerd als een 9.7-inch touchscreen tablet met een Android 7.0 besturingssysteem. Het systeem wordt aangedreven door een octa-core processor en beschikt over 128 GB intern geheugen. De MS909 wordt geleverd met de MaxiFlash VCI, die de nieuwste protocollen ondersteunt, waaronder CAN FD, DoIP en D-PDU. De belangrijkste functionaliteiten omvatten intelligente diagnose, ECU-programmering, topologiemapping en meer dan 40 servicefuncties. Bij aankoop is een softwarelicentie voor 1 jaar updates inbegrepen.

De Autel MaxiSys MS909 onderscheidt zich door de functie 'Intelligent Diagnostics', die stapsgewijze reparatiebegeleiding biedt op basis van technische servicebulletins (TSB's), DTC-analyse en reparatie-assistentie. De topologiemodule geeft een visueel overzicht van de communicatiestatus van alle voertuigsystemen. Met de Remote Expert-functie is het mogelijk om op afstand hulp in te schakelen van een externe technicus. Het apparaat is uitbreidbaar met modules zoals een accu-tester of een inspectiecamera.

Diagnosefuncties:

De Autel MaxiSys MS909 ondersteunt uitgebreide OE-niveau diagnosefuncties voor alle beschikbare voertuigsystemen. Dit omvat het analyseren van data, het aansturen van componenten en het identificeren van problemen.

• Foutcodes lezen en wissen: Leest en wist foutcodes van alle aanwezige elektronische regeleenheden, inclusief motor, transmissie, ABS en airbags.
• Live data: Toont real-time data van sensoren en componenten in diverse weergavemodi, zoals tekst, grafiek en analoge meters.
• Actuator-aansturing (Bi-directionele controle): Stuurt actuatoren en componenten direct aan om de functionaliteit te testen, zoals het in- en uitschakelen van relais, injectoren of ventilatoren.

Service- en onderhoudsfuncties:

De Autel MaxiSys MS909 ondersteunt meer dan 40 service- en onderhoudsfuncties. Deze functies stellen gebruikers in staat om een breed scala aan onderhoudstaken, kalibraties en resets uit te voeren. De beschikbaarheid van specifieke functies kan variëren afhankelijk van het merk, model en bouwjaar van het voertuig.

Motor en aandrijflijn:

• Olieservice resetten: Reset het service-interval voor de motorolie en schakelt het servicelampje uit na een oliewissel.
• Injectoren coderen: Programmeert nieuwe injectorcodes in de regeleenheid van de motor na vervanging.
• Gasklep inleren: Initialiseert de gasklepactuatoren naar de standaardwaarden.
• Inleren nokkenasposities: Synchroniseert de signalen van de nokkenas- en krukassensoren voor een optimale motorprestatie.
• Relatieve compressietest: Voert een test uit om de compressie per cilinder te vergelijken zonder de bougies te verwijderen.
• Lucht/brandstofverhouding aanpassen: Past de verhouding tussen lucht en brandstof aan voor een efficiënte verbranding.
• Koppeling inleren: Kalibreert de koppelingsactuator en het aangrijpingspunt bij (semi-)automatische transmissies.
• Transmissie-ECU inleren: Past de schakelparameters van de automatische transmissie aan na onderhoud.
• Variabele geometrie turbo (VGT) inleren: Kalibreert de actuatoren van de turbo voor correcte werking.
• Cilinder deactiveren/testen: Test de werking van individuele cilinders.
• Start/stop-systeem: Configureert en test het automatische start/stop-systeem.
• Elektronische waterpomp starten: Activeert de elektronische waterpomp, bijvoorbeeld voor het ontluchten van het koelsysteem.

Uitlaatsystemen:

• Nabehandelingssysteem (DPF/SCR): Voert geforceerde regeneratie uit van het dieselpartikelfilter (DPF) en reset AdBlue-systemen (SCR).
• Uitlaatgasrecirculatie (EGR): Voert tests en aanpassingen uit op het EGR-systeem.

Remmen:

• Elektronische parkeerrem (EPB): Vrijgeven en vastzetten van de remklauwen voor onderhoud aan het remsysteem.
• Remmen ontluchten: Voert de procedure uit voor het ontluchten van het ABS-remsysteem.

Stuurinrichting en ophanging:

• Stuurhoeksensor initialiseren (SAS): Kalibreert de stuurhoeksensor na reparaties aan het stuur- of ophangingssysteem.
• Luchtvering kalibreren: Stelt de rijhoogte van de luchtvering in en kalibreert de niveausensoren.

Carrosserie en elektronica:

• Batterijmanagementsysteem (BMS): Registreert een nieuwe accu in het BMS om laadcycli correct te beheren.
• Sleutels/startonderbreker programmeren: Programmeert nieuwe sleutels en beheert de startonderbrekerfuncties.
• Bandenspanningscontrolesysteem (TPMS): Leest en reset TPMS-sensoren en programmeert nieuwe sensoren.
• Raam/deur/schuifdak initialiseren: Reset de basisinstellingen en automatische functies van ramen, deuren en het schuifdak.
• Stoelen kalibreren: Kalibreert de positiesensoren van elektrisch verstelbare stoelen.
• Koplampen afstellen: Voert de basisafstelling uit voor automatische of adaptieve koplampsystemen.
• Bandenmaat wijzigen: Past de bandenmaat aan in de regeleenheid voor een correcte snelheidsweergave.
• Kilometerstand aanpassen: Kalibreert de kilometerstand na vervanging van het instrumentenpaneel.
• Regen-/lichtsensor: Kalibreert de regen- en lichtsensoren voor automatische ruitenwisser- en verlichtingsfuncties.
• Taal wijzigen: Wijzigt de weergavetaal van het instrumentenpaneel of infotainmentsysteem.
• Transportmodus: Activeert of deactiveert de transportmodus van het voertuig.

Veiligheidssystemen:

• Airbag resetten: Reset de airbagmodule na een ongeval of reparatie.
• Adaptieve Cruise Control (ACC) kalibreren: Kalibreert de radar- en camerasystemen voor de ACC.
• Voertuigidentificatienummer (VIN) functies: Leest, schrijft of controleert het VIN in verschillende modules.

Hybride en elektrisch:

• Hoogspanningsaccu service: Diagnosticeert de status en prestaties van de hoogspanningsaccu.
• Hoogspanningssysteem deactiveren/activeren: Schakelt het hoogspanningssysteem veilig uit voor onderhoud.
• Kalibratie resolversensor: Kalibreert de sensor die de rotorpositie in een elektromotor bepaalt.

Speciale functies en mogelijkheden:

De Autel MaxiSys MS909 biedt diverse geavanceerde functies voor een efficiënt diagnoseproces.

Intelligente diagnose en documentatie:

• DTC-analyse: Geeft gedetailleerde informatie en reparatie-adviezen voor specifieke foutcodes.
• Geleide functies: Biedt stapsgewijze instructies voor complexe procedures bij VAG-voertuigen (Volkswagen, Audi, Seat, Skoda).
• Reparatie-assistentie: Biedt toegang tot een database met reparatie-informatie en mogelijke oplossingen.
• Technische servicebulletins (TSB): Toont officiële bulletins van fabrikanten met bekende problemen en oplossingen.
• Topologiemapping: Visualiseert de netwerkstructuur van de voertuigmodules en toont de status van de communicatie in één overzicht.

Coderingen en programmering:

• ECU-codering: Maakt het mogelijk om voertuigspecifieke instellingen aan te passen of componenten te configureren na vervanging.

Cloud- en rapportagefuncties:

• Cloud-based datamanager: Slaat voertuiggegevens, scans en klantendossiers centraal op in de cloud.
• Remote expert: Biedt de mogelijkheid om op afstand verbinding te maken met een externe technicus voor assistentie.

Optionele uitbreidingsmodules:

De Autel MaxiSys MS909 kan worden uitgebreid met diverse optionele hardware- en softwaremodules. Deze uitbreidingen zijn afhankelijk van het specifieke product en merk en worden afzonderlijk geleverd.

Hardwaremodules en accessoires:

• BT506 Accu- en elektrische systeemtester: Maakt het mogelijk om de status van de accu en het elektrische systeem van het voertuig te analyseren.
• MV108 digitale inspectiecamera: Een endoscoop voor visuele inspectie van moeilijk bereikbare onderdelen, zoals cilinderwanden en motorcomponenten.

Softwaremodules en licenties:

• FCA Secure Gateway (SGW) licentie: Biedt geautoriseerde toegang tot de Secure Gateway-module op recente voertuigen van Fiat, Chrysler, Alfa Romeo, Dodge en Jeep voor het uitvoeren van diagnostische functies.

Ondersteunde voertuigmerken:

De Autel MaxiSys MS909 biedt ondersteuning voor een breed scala aan voertuigmerken, verdeeld over verschillende regio's.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS, Ferrari, Fiat, Ford, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, Man, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volkswagen, Volvo.
• Aziatisch: Acura, Daewoo, Daihatsu, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti Suzuki, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD.
• Amerikaans: Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Ram, Tesla.

Verpakkingsinhoud:

• 1x Autel MaxiSys MS909 tablet
• 1x MaxiFlash VCI
• 1x Hoofdkabel V2.0
• 1x USB 2.0 kabel V2
• 1x USB naar Ethernet-adapter
• 1x AC/DC-adapter (12V)
• 1x Sigarettenaansteker-kabel
• 1x Klemkabel (Clipper Cable)
• 1x USB Type-C kabel
• 2x Reserve zekering
• 1x Snelstartgids
• 1x Paklijst
• 1x Reinigingsdoek
• 1x Opbergkoffer

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na het verstrijken van de licentieperiode blijft het apparaat functioneren op basis van de laatst geïnstalleerde softwareversie. De toegang tot nieuwe software-updates en online functies vervalt totdat de licentie wordt verlengd.

Technische specificaties:SpecificatieOmschrijvingProductmerkAutelProductmodelMaxiSys MS909BesturingssysteemAndroid 7.0Schermgrootte9.7 inchSchermresolutie1536 x 2048 pixelsProcessorSamsung Exynos 8895V Octa-coreRAM-geheugen4 GBOpslaggeheugen128 GBConnectiviteitWi-Fi (802.11 a/b/g/n/ac), Bluetooth V2.1 + EDR, GPS, USB 2.0, HDMI 2.0, SD-kaart (tot 256GB)CameraAchter: 16 Megapixel, Voor: 5 MegapixelAccu15000 mAh 3.8V lithium-polymeer
