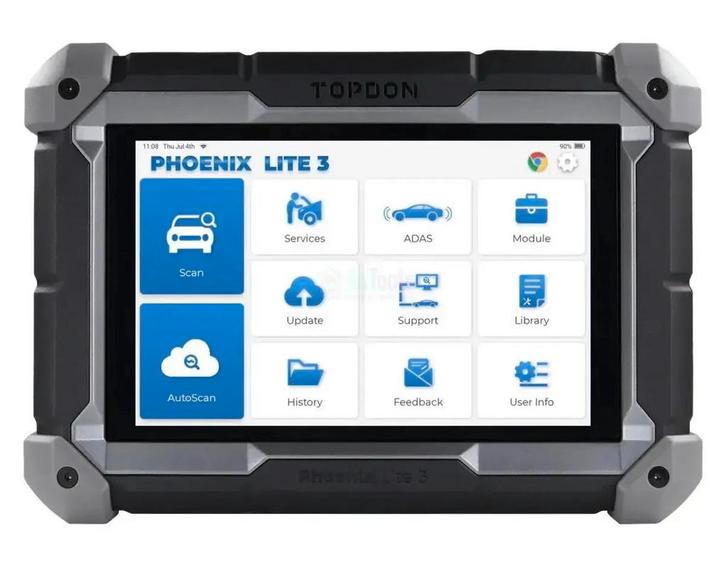

De Topdon Phoenix Lite 3 is een uitleesapparaat in tabletformaat, ontworpen voor het uitvoeren van voertuigdiagnose. Dit systeem ondersteunt een breed scala aan voertuigmerken en beschikt over een draadloze VCI voor diagnose via Bluetooth. De belangrijkste functionaliteiten omvatten OE-niveau systeemdiagnose, actuatortesten en ECU-codering. Bij aanschaf is een softwarelicentie met 2 jaar updates inbegrepen.

De Phoenix Lite 3 onderscheidt zich door functies zoals Precise Topology Mapping, die een visueel overzicht geeft van de communicatiestructuur tussen regeleenheden. Het apparaat ondersteunt het CAN-FD protocol en biedt toegang tot de beveiligde FCA Secure Gateway. De functionaliteit kan verder worden uitgebreid met optionele modules, zoals een accutester, oscilloscoop en een warmtebeeldcamera.

Diagnosefuncties:

De Phoenix Lite 3 biedt uitgebreide diagnosemogelijkheden voor alle aanwezige voertuigsystemen.

• Foutcodes lezen en wissen: Het uitlezen en wissen van foutcodes (DTC's) uit alle beschikbare regeleenheden, zoals de motor, transmissie, ABS en airbags.
• Live data functies: Weergave van real-time data van sensoren en componenten in tekst- en grafiekvorm voor gedetailleerde analyse.
• Actuator-aansturing (Bi-directionele controle): Het direct aansturen van voertuigcomponenten en -systemen om de functionaliteit te testen zonder het voertuig te besturen.
• Precise Topology Mapping: Genereert een visuele weergave van de netwerktopologie, die de communicatiestructuur en status van alle regeleenheden in het voertuig toont.
• OBFCM (On-Board Fuel Consumption Monitoring): Maakt het mogelijk om het brandstofverbruik van het voertuig uit te lezen en de gegevens door te sturen naar het RDW ten behoeve van de APK-keuring.

Service- en onderhoudsfuncties:

Dit diagnoseapparaat ondersteunt meer dan 35 service- en onderhoudsfuncties. De beschikbare functies kunnen per merk, model en bouwjaar verschillen.

Motor en aandrijflijn:

• Olie service reset: Stelt de service-indicator voor motorolie en onderhoudsintervallen opnieuw in.
• Gasklep inleren: Initialiseert de gasklepactuatoren naar de standaardwaarden na vervanging of reiniging.
• Verstuivers coderen: Programmeert nieuwe verstuivercodes in de ECU na vervanging van de verstuivers.
• Transmissie aanpassen: Reset de adaptieve leerwaarden van de automatische transmissie.
• Krukassensor inleren: Leert de toleranties van de krukassensor om de motorprestaties te optimaliseren.
• Koppeling aanpassen: Voert een initialisatie uit van de koppeling na vervanging.
• Turbo aanpassen: Reset de instellingen van de turbo na service of vervanging.
• Lucht-brandstofverhouding resetten: Past de lucht-brandstofverhouding aan voor een optimale verbranding.

Uitlaatsystemen:

• Dieselpartikelfilter regeneratie (DPF): Start een geforceerde regeneratie om verstoppingen in het dieselpartikelfilter te verwijderen.
• EGR-systeem aanpassen: Reset de leerwaarden van het uitlaatgasrecirculatiesysteem (EGR).
• AdBlue-systeem resetten: Reset het AdBlue-systeem na het bijvullen van de vloeistof of het repareren van componenten.
• NOx-sensor resetten: Reset de opgeslagen waarden van de NOx-sensor na vervanging.

Remmen:

• ABS-systeem ontluchten: Voert een procedure uit om lucht uit het ABS-remsysteem te verwijderen.
• Elektronische parkeerrem (EPB) service: Dient voor het openen en sluiten van de remklauwen bij onderhoud aan de elektronische parkeerrem.

Stuurinrichting en ophanging:

• Stuurhoeksensor initialiseren (SAS): Kalibreert de stuurhoeksensor na vervanging of uitlijning van het voertuig.
• Luchtvering kalibreren: Past de rijhoogte aan en kalibreert de sensoren van het luchtveringssysteem.

Veiligheidssystemen:

• Airbagmodule resetten: Reset de crashgegevens in de airbagmodule na een ongeval of reparatie.
• Startonderbreker programmeren: Programmeert nieuwe sleutels of deactiveert verloren sleutels in het startonderbrekersysteem.
• Bandenspanningscontrolesysteem (TPMS) resetten: Herprogrammeert TPMS-sensoren en reset waarschuwingslampjes na vervanging van banden of sensoren.

Carrosserie en elektronica:

• Accu registreren: Registreert een nieuwe accu in het voertuigmanagementsysteem om de laadcyclus te optimaliseren.
• ECU coderen: Past de configuratie van elektronische regelmodules (ECU's) aan na vervanging of voor het activeren van functies.
• Adaptieve koplampen instellen (AFS): Kalibreert het adaptieve koplampsysteem.
• Schuifdak initialiseren: Reset de basisinstellingen van het schuif- of panoramadak.
• Ruiten kalibreren: Stelt de automatische hef- en daalfunctie van de elektrische ruiten in.
• Regen- en lichtsensor initialiseren: Kalibreert de sensoren voor de automatische ruitenwissers en verlichting.
• Stoelbezettingssensor kalibreren: Voert een kalibratie uit van de sensor die detecteert of een stoel bezet is.
• Voetruimtemodule (FRM) resetten: Reset en programmeert de voetruimtemodule, die verlichting en andere carrosseriefuncties aanstuurt.
• Gateway-module kalibreren: Voert een kalibratie uit van de centrale gateway-module.

Overige functies:

• Koelsysteem ontluchten: Activeert de waterpomp om het koelsysteem elektronisch te ontluchten.
• Start/stop-systeem deactiveren/activeren: Wijzigt de instellingen van het automatische start/stop-systeem.
• Transportmodus in- en uitschakelen: Activeert of deactiveert de transportmodus, die bepaalde voertuigfuncties beperkt.
• Systeemtaal wijzigen: Verandert de weergavetaal van het instrumentenpaneel of infotainmentsysteem.
• Bandeninstellingen resetten: Reset de instellingen gerelateerd aan de bandenmaat of -type.
• Kilometerstand aanpassen: Corrigeert de weergegeven kilometerstand in het instrumentenpaneel, bijvoorbeeld na vervanging.

Speciale functies en mogelijkheden:

De Phoenix Lite 3 biedt geavanceerde functies voor codering, rapportage en ondersteuning van moderne voertuigprotocollen.

Coderingen en programmering:

• ECU-codering: Maakt het mogelijk om voertuigconfiguraties aan te passen, verborgen functies te activeren of componenten na vervanging te configureren door de code in de regeleenheid te wijzigen.

Cloud- en rapportagefuncties:

• Diagnoserapporten genereren: Creëert gedetailleerde rapporten van de uitgevoerde diagnoses, die kunnen worden opgeslagen, afgedrukt of gedeeld.

Overige speciale mogelijkheden:

• CAN-FD protocolondersteuning: Compatibel met het CAN-FD protocol, wat communicatie met nieuwere voertuigen, waaronder General Motors modellen, mogelijk maakt.
• FCA Secure Gateway toegang: Biedt de mogelijkheid om verbinding te maken met de beveiligde gateway van Fiat Chrysler Automobiles (FCA) voertuigen voor het uitvoeren van diagnoses en servicefuncties.

Optionele uitbreidingsmodules:

De functionaliteit van de Topdon Phoenix Lite 3 kan worden uitgebreid met diverse optionele hardwaremodules en softwarelicenties. Deze uitbreidingen zijn specifiek ontworpen voor compatibiliteit met dit diagnosesysteem.

Hardwaremodules en accessoires:

• ADAS kalibratietool: Maakt het mogelijk om Advanced Driver-Assistance Systems te kalibreren.
• BTMobile ProS accutester: Voor het uitvoeren van accutests en het analyseren van de status van het laad- en startsysteem.
• Oscilloscoop: Biedt de mogelijkheid om elektrische signalen te meten en te visualiseren voor geavanceerde diagnose.
• T-Ninja Box: Een programmeerapparaat voor het lezen, kopiëren en schrijven van sleutelgegevens.
• TC001 warmtebeeldcamera: Een thermische camera voor het detecteren van temperatuurverschillen in componenten.

Softwaremodules en licenties:

• FCA Secure Gateway (SGW) licentie: Geeft geautoriseerde toegang tot de beveiligde voertuigsystemen van Fiat, Chrysler, Alfa Romeo en Jeep.
• Renault Secure Gateway (SGW) licentie: Biedt toegang tot de beveiligde elektronische systemen van Renault en Dacia voertuigen.

Ondersteunde voertuigmerken:

De Topdon Phoenix Lite 3 is een uitleesapparaat dat compatibel is met een breed scala aan voertuigmerken. Dit apparaat ondersteunt een uitgebreide lijst van Europese, Aziatische, Amerikaanse en Chinese automerken.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, Ford, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mclaren, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls Royce, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, Vauxhall, VAZ, Volkswagen, Volvo.
• Aziatisch: Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast.
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln.
• Chinees: BAIC, Brilliance, BYD, Changan, Changhe, Changhe Suzuki, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motor, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Luxgen, Maxus, MG, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto.

Verpakkingsinhoud:

• 1x Topdon Phoenix Lite 3 Auto uitleesapparaat
• 1x Phoenix MDCI (VCI)
• 1x Accuklemmen/kabelset
• 1x OBD I Adapter BOX Overdracht Lijn
• 1x OBDII Verloopkabel
• 1x Sigarettenaansteker Kabel
• 1x Type-C naar USB-kabel
• 1x Voedingsadapter
• 1x B-20 (BMW) adapter
• 1x BZ-38 (Mercedes-Benz) adapter
• 1x CR-6 (Chrysler) adapter
• 1x FT-3 (Fiat) adapter
• 1x G/V-12 (GM/VAZ) adapter
• 1x HA-3 (Honda) adapter
• 1x M/H-12+16 (Mitsubishi/Hyundai) adapter
• 1x NN-14+16 (Nissan) adapter
• 1x TA-17 (Toyota) adapter
• 1x TA-22 (Toyota) adapter
• 1x Gebruikershandleiding
• 1x Pakketlijst
• 1x Opbergkoffer

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het verlopen van de licentie blijft het uitleesapparaat functioneren op basis van de laatst geïnstalleerde softwareversie. De toegang tot online functies en het ontvangen van nieuwe software-updates vervalt.

Technische specificaties:SpecificatieOmschrijvingProductmerkTopdonProductmodelPhoenix Lite 3BesturingssysteemAndroid 10.0Schermgrootte8-inch LCDSchermresolutie1280 x 800Processor4-Core, 2.0 GHzRAM-geheugen2 GBOpslaggeheugen64 GBConnectiviteitBluetooth, Wi-FiAccu12600 mAh / 3.8V
