Complete Masterset · 12-Pin & 20-Pin Propriëtair · OBD2 Conversie

Tesla Model S & Model X OBD2 Adapter Set | Alle Bouwjaren (2012 - Heden)

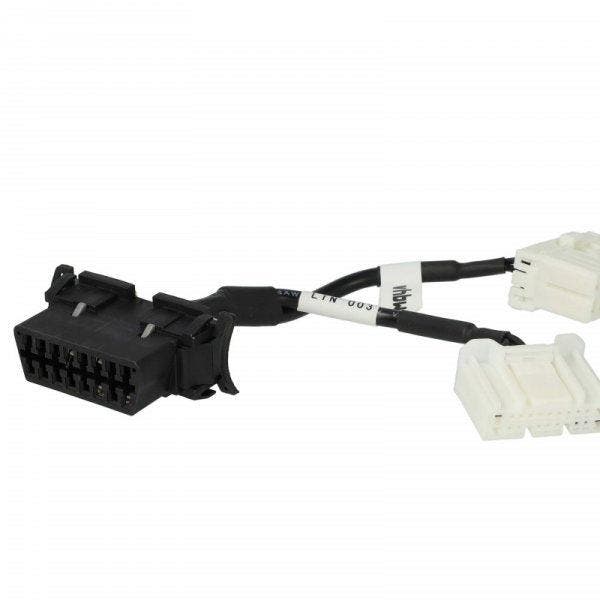

De ultieme diagnostische interface voor de volledige Tesla Model S en Model X vloot. Deze bundel bevat zowel de vroege 12-pins als de latere 20-pins diagnose-adapter naar de standaard 16-pins OBD2-poort. Voor diepgaande CAN-bus uitlezing.

• Schakel probleemloos tussen de klassieke generatie (2012 tot 09/2015) en de gemoderniseerde facelift- en Raven/Plaid-modellen (vanaf 09/2015).
• Directe fysieke koppeling met de powertrain- (CAN4) en chassis-protocollen (CAN3) voor real-time telemetrie.
• Volledig bedraad en geoptimaliseerd voor foutloze communicatie met apps zoals ScanMyTesla en hoogwaardige STN-adapters.
• Industrieel gegoten connectoren met een dikke, flexibele mantel om kabelbreuk en storingen in de datalijnen te voorkomen.

Lokalisatie van de Tesla specifieke service-connectoren

Standaard OBD2-poorten onder het stuurwiel van een Tesla leveren wegens wetgeving uitsluitend basale emissie-gerelateerde data en zijn onbruikbaar voor accudiagnose. Om de werkelijke accustatus uit te lezen, dient er gekoppeld te worden met de propriëtaire Tesla service-poorten. 12-pins adapter (modellen 2012 tot 09/2015): de connector zit achterin het opbergvak, direct onder het grote verticale touchscreen. Het paneel dient voorzichtig losgeklikt te worden om toegang te krijgen. 20-Pin Adapter (Modellen vanaf 09/2015): De connector bevindt zich aan de achterzijde van de middenconsole. Verwijder de kunststof afdekplaat die naar de achterbank is gericht (onder de ventilatieroosters) om de diagnosepoort te bereiken.

Krijg direct inzicht in de State of Health (SOH) en individuele celspanningen

Voor onafhankelijke garages, EV-specialisten en Tesla-enthousiastelingen is betrouwbare data de sleutel tot een succesvolle diagnose of aankoopkeuring. Omdat Tesla geen traditionele foutcodes vrijgeeft via de standaard diagnosekanalen, is fysieke toegang tot de CAN-bus netwerken belangrijk. Met deze adapterset voor de Tesla Model S en X (12-pins en 20-pins) ontgrendel je de volledige datastroom van het BMS en de aandrijflijnen.

Combineer het met een goede OBD2 bluetooth- of wifi-interface, zoals de OBDLink LX of MX+, en software als ScanMyTesla of TM-Spy. Alle vitale parameters komen dan live in beeld. Analyseer de resterende accucapaciteit in kWh en de nominale volledige capaciteit. Bekijk de onbalans tussen celspanningen in millivolt. En controleer de temperatuur van de accumodules tijdens belasting of snelladen.

Professionele kwaliteit voor intensief werkplaatsgebruik

De propriëtaire servicepoorten van Tesla zijn kwetsbaar en niet ontworpen om continu in- en uitgeplugd te worden. Goedkope, slecht passende imitatiekabels kunnen de interne pinnen van de originele autokabelboom verbuigen of beschadigen, met kostbare storingen tot gevolg. Onze adapters zijn geproduceerd met CNC-gefreesde passingen die vlot aansluiten op de originele connectoren van de auto.

De interne koperen datalijnen zijn volledig afgeschermd om elektromagnetische interferentie (EMI) van de hoogspanningskabels in het voertuig te elimineren. Dit waarborgt een stabiele, storingsvrije datatransmissie zonder haperingen of corrupte datapakketjes tijdens het uitlezen van dynamische grafieken. De set is bestand tegen intensief dagelijks gebruik in de werkplaats en is olie-, vet- en vuilbestendig.

Belangrijke procedure voor installatie:

Schakel de Tesla volledig uit voordat je de adapters op de kabelboom aansluit. Zo voorkom je storingen in de boordcomputer. Dit doe je via het middenscherm: Controls > Safety & Security > Power Off. Wacht vervolgens minimaal 2 tot 5 minuten totdat de hoofd-relais (HV-contactors) hoorbaar uitschakelen en de auto in een diepe slaapstand verkeert. Sluit pas daarna de adapterset aan.

Technische Specificaties ProducttypeTesla Propriëtaire Service Connector naar Universeel OBD2 (16-Pin)Inhoud Masterset1x 12-Pin Adapter (Vroege modellen) & 1x 20-Pin Adapter (Facelift/Raven/Plaid)VoertuigcompatibiliteitTesla Model S en Tesla Model X (Alle bouwjaren van 2012 t/m heden)Output-interfaceStandaard SAE J1962 OBD2 16-Pin Vrouwelijk (Female)Ondersteunde NetwerkenVolledige pinbezetting voor CAN3 (Chassis) en CAN4 (Powertrain/BMS datalijnen)Aanbevolen SoftwareScanMyTesla (Android/iOS), TM-Spy (Android)KabelmateriaalDegelijk koper met EMI-afscherming en vlamvertragende pvc-mantelCertificeringCE, RoHS conformVeelgestelde VragenIs deze adapterset ook geschikt voor de Tesla Model 3 en Model Y?

Nee. De Tesla Model 3 en Model Y gebruiken een andere, compactere 26-pins connector. Die zit achter de afdekplaat van de middenconsole. Deze set is specifiek geconfigureerd voor de grotere stekkergeometrieën en CAN-bus pinouts van de Model S en Model X. Voor de Model 3/Y leveren wij een specifieke 26-pins adapter in onze webshop.

Welke OBD2 Bluetooth-dongle raden jullie aan in combinatie met deze kabels?

Voor stabiele uitlezing via ScanMyTesla adviseren we de OBDLink LX Bluetooth voor Android en Windows, of de OBDLink MX+ en CX voor iOS én Android. Goedkope ELM327-klonen, zoals de blauwe of transparante mini-adapters, zijn vaak te traag voor de high-speed CAN-bus van Tesla. De app crasht dan of mist data.

Kan ik met deze kabels ook wijzigingen doorvoeren of foutcodes wissen?

Deze kabels functioneren als een fysieke brug naar de datalijnen. Wat je kunt doen is volledig afhankelijk van de software die je gebruikt. Apps als ScanMyTesla zijn alleen voor uitlezen: sensoren en accugezondheid live bekijken. Configuratie wijzigen of fabriekscodes wissen kan er niet mee. Voor het resetten van harde HV-fouten of configuraties is Tesla Toolbox-software of de interne Service Mode (beschikbaar op het voertuigscherm) vereist.
