Dit artikel beschrijft hoe men een Espar (Eberspacher Hydronic en overeenkomend) kachel kan diagnosticeren op fouten gebruikmakende van een On-Board-Diagnostic (OBD) -stekker.
De “testruns” die uitgevoerd worden kunnen opgeslagen en teruggespeeld worden. Dit geeft een goede mogelijkheid voor een diagnosestelling.
Per seconde is te zien wat de status van de kachel is, wat de waarden van de diverse sensors is en op welk moment welke foutcode optreedt.
Tevens kunnen individuele delen van de kachel gediagnosticeerd worden.
De EDiTH handleidingen (pdf-formaat) zijn bijgevoegd.
De testsituatie is met een VW-T4 zonder CAN-bus waarbij gebruik gemaakt is van een OBD plug met K-lijn protocol converter (ISO-9141).

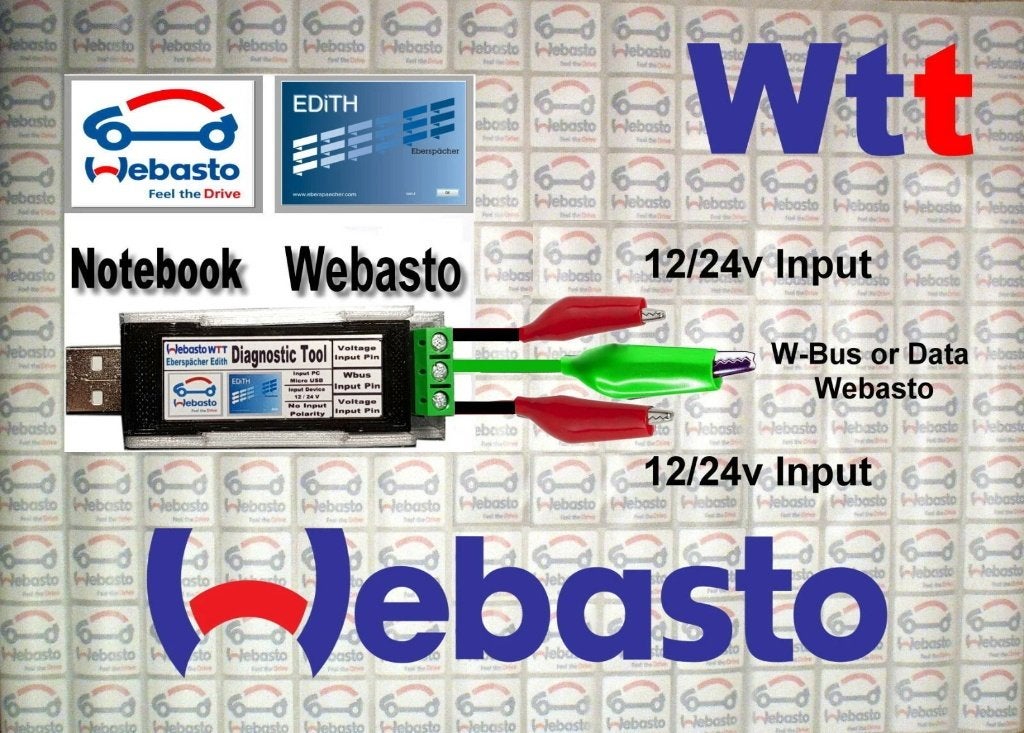

Getest is met zowel een met oude OBD-converter op basis van een FTDI chip en met nieuwe “ROSS-TECH HEX-USB” interface connector.
De gebruikte PC / Laptop is voorzien van Windows XP (32 bits).
De software zou ook op Windows 7 en Vista moeten werken, zowel 32 bits als 64 bits. Dit is niet getest, de drivers hiervoor zijn wel bijgevoegd.
Tevens is te verwachten dat andere Espar heaters (D4 en D5) met ISO9141 protocol op deze wijze te diagnosticeren zijn.
Dit artikel beschrijft niet alle voorkomende fouten van de standkachel
Inhoudsopgave
1 Inleiding:
2 Vooraf
2.1 Controle voedingspanning op de kachel-plug, met ohmse belasting.
2.2 Controle gloeibougie en gaasje.
3 Hardware
3.1 Diagnose draad van de kachel
3.2 Diagnose plug
3.2.1 OBD plug met een serial FTDI chip (oud model).
3.2.2 Ross-Tech HEX-USB connector (nieuwer model).
4 Software
4.1 Driver software voor de ODB plug
4.1.1 Oud type plug (met FTDI USB-serial chip)
4.1.2 Nieuw type plug (Ross-Tech HEX-USB)
4.2 Diagnose software
4.2.1 Installatie diagnose software “EDiTH”
4.3 Instellen van Windows
5 Testen
