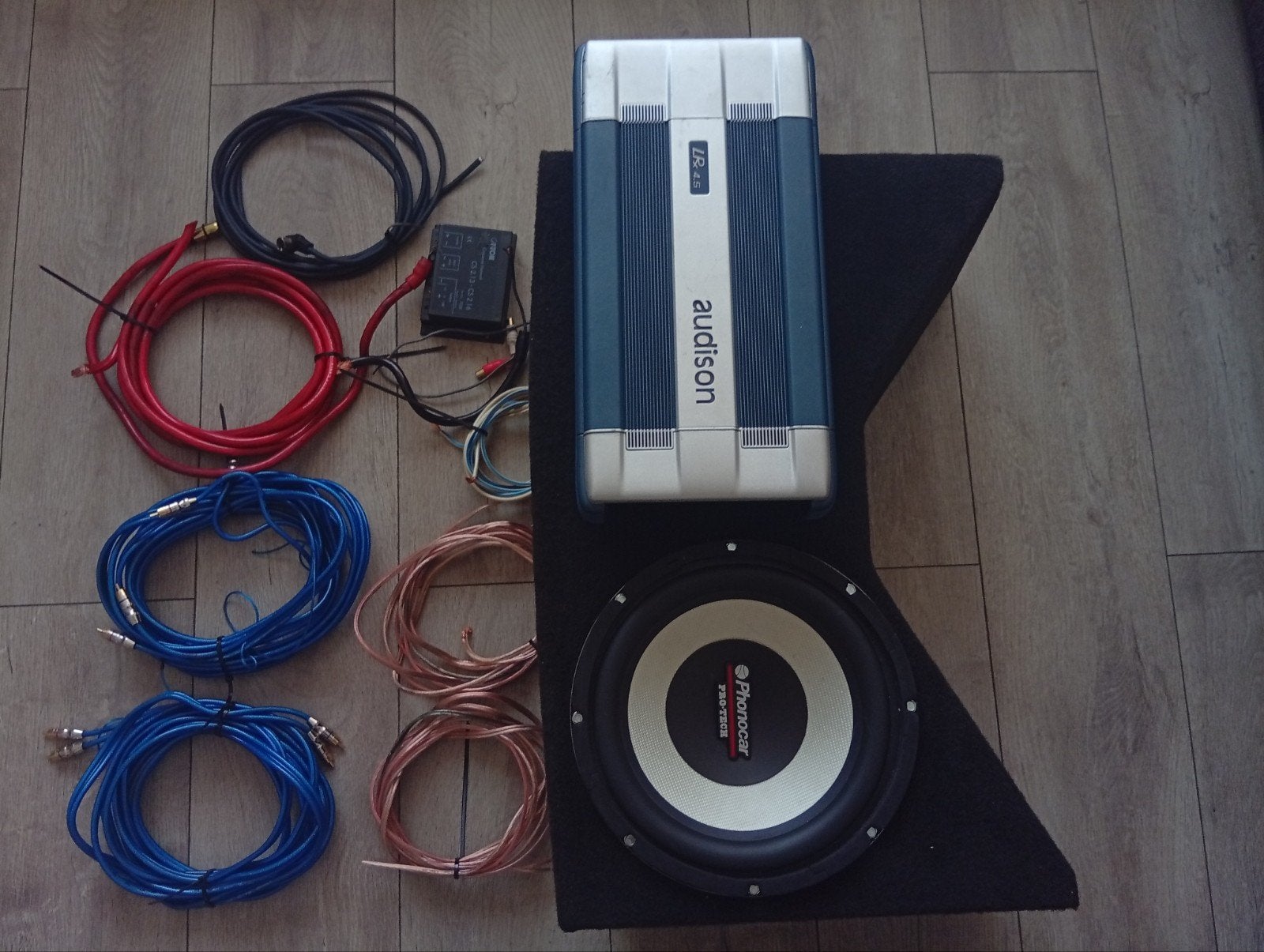

Dit is een Phonocar-subwoofer in een behuizing, uit de PRO-TECH-serie,
waarschijnlijk met een diameter van 250 mm (10 inch).
De zoekresultaten geven aan dat Phonocar 250 mm subwoofers (bijv. modellen 02924 of 02923) en producten uit de PRO-TECH-serie aanbiedt.
Op basis van vergelijkbare 250 mm Phonocar-modellen, zijn hier de geschatte/mogelijke specificaties (dit moet als een benadering worden beschouwd, aangezien het exacte model onbekend is):
Luidsprekerdiameter: 250 mm (10 inch)
Maximaal vermogen (MAX): Ongeveer 400 W tot 450 W
RMS-vermogen: Ongeveer 200 W
Impedantie: Waarschijnlijk 4 Ohm (hoewel sommige modellen 2+2 Ohm kunnen hebben)
Type behuizing: Dit lijkt een gesloten behuizing te zijn, ontworpen voor montage op een specifieke plek in de auto (bijv. de kofferbak).

Modelbeschrijving: Audison LRX 4.5

De Audison LRx 4.5 is een vierkanaals versterker van klasse AB, die uitzonderlijk veelzijdig is. Het kan tegelijkertijd de voorluidsprekers, de achterluidsprekers en een subwoofer (in een gebrugde configuratie) van stroom voorzien.
Fabrikant/Serie: Audison LRx (bekend om hoge kwaliteit en flexibiliteit)
Type: 4-kanaals versterker, Klasse AB (wat zorgt voor een hoge geluidskwaliteit)
Ingebouwde filters: Beschikt over geavanceerde actieve crossovers (High-Pass, Low-Pass, Band-Pass), waardoor een nauwkeurige signaalafstemming voor elk kanaal mogelijk is.

Canton Crossover Network CS 2.13 - CS 2.16

Op basis van de afbeelding en het artikelnummer heb ik gezocht naar informatie over dit Canton Crossover Network. Dit apparaat is een passief scheidingsfilter dat wordt gebruikt in luidsprekersystemen
Model: Canton Crossover Network CS 2.13 - CS 2.16
Artikelnummer (Art. No.): 7228
Type apparaat: Passief Scheidingsfilter (Crossover Network)
Toepassing: Dit filter is specifiek ontworpen voor gebruik in de Canton CS 2.13 en CS 2.16 2-weg componentensystemen voor in de auto (car-audio).
Functie: Het scheidt het audiosignaal dat van de versterker komt (input amp) in:
Een laagfrequent signaal voor de woofer (middentoner/lage tonen luidspreker).
Een hoogfrequent signaal voor de tweeter (hoge tonen luidspreker).
Kenmerken:
2-weg systeem: Ontworpen om twee soorten luidsprekers aan te sturen (woofer en tweeter).
Made in Germany: Aanduiding van de fabricageplaats.
Aansluitingen: Duidelijk gelabeld voor:
woofer (+ / -)
input amp (+ / -)
tweeter (+ / -)
Tweeter-aanpassing: Het filter heeft een instelling voor de tweeter, waarmee de output op twee niveaus kan worden aangepast:
+2dB (hogere gevoeligheid/output)
0dB (standaard gevoeligheid/output)
Kortom: Dit is het originele, hoogwaardige 2-weg scheidingsfilter van Canton, specifiek voor hun CS 2.13 en CS 2.16 car-audio luidsprekersets, en het biedt een eenvoudige aanpassing voor het tweetersignaal.

Voedingskabels (Dik, Rood en Zwart)

Deze kabels (rood voor de +12V vanaf de accu, zwart voor de massa/GND naar het chassis) zijn cruciaal voor de veiligheid en de prestaties van de versterker.
Doorsnede (Dikte): De belangrijkste eigenschap. De doorsnede (uitgedrukt in AWG of mm²) moet worden gekozen op basis van de maximale stroomopname van de versterker en de lengte van de kabel. Hoe hoger het vermogen, hoe dikker de kabel (lager AWG-nummer, bijv. 4 AWG). Dit zorgt voor minimale spanningsverliezen.
Materiaal: De hoogste geleidbaarheid wordt geboden door Zuurstofvrij Koper (OFC - Oxygen-Free Copper). Dit zorgt voor een lage weerstand, wat cruciaal is voor de voeding van krachtige versterkers.
Veiligheid: De rode voedingskabel moet altijd beveiligd zijn met een geschikte zekering die dicht bij de accu is geplaatst, om de installatie te beschermen tegen kortsluiting en brandgevaar.
2. Signaalkabels (RCA)
De blauwe kabels met RCA-stekkers (cinch) dienen voor het verzenden van het audiosignaal van de radio naar de versterker.
Afscherming (Shielding): Hoogwaardige RCA-kabels hebben afscherming die het delicate audiosignaal beschermt tegen elektromagnetische interferentie (ruis, fluitende geluiden van de dynamo) die wordt gegenereerd door de autoelektra.
Stekkers: Ze zijn vaak verguld, wat zorgt voor een stabiele verbinding, betere geleiding en corrosiebestendigheid.
Afstandsbedieningsdraad (Remote): Langs de RCA-kabels loopt vaak een dunne draad (REM) die wordt gebruikt om de versterker automatisch in en uit te schakelen samen met de autoradio.
3. Luidsprekerkabels
De dunnere, koperen (of bruine) draden voor het aansluiten van de versterkeruitgangen op de luidsprekers of subwoofer.
Doorsnede: Moet geschikt zijn voor het vermogen dat het zal voeden en de impedantie van de luidsprekers (meestal 12-16 AWG). Hoe dikker de kabel, hoe beter de transmissiekwaliteit.
