Te koop aangeboden: Ratio Electric Smart Box EV Charging Station, 3-fase laadstation voor elektrische auto’s.

Het laadstation is 4 jaar geleden nieuw aangeschaft, aan de muur gehangen en is gebruikt, maar verkeert in nette en technisch goede staat.

Technische gegevens:

- Ratio Electric EV Smart Box
- P/N: 37631 (dus de 3-fase 11–22 kW uitvoering met 5 m vaste Type-2-kabel)
- 3-fase 400 V AC
- Max. laadvermogen: 22 kW
- Laadstroom: 6 - 32 A
- Instelbare laadstroom
- Type 2 vaste laadkabel, ca. 5 meter
- Load balancing / dynamische laadregeling
- Ingebouwde kWh-energiemeter
- Display en bediening op de laadpaal
- Geschikt voor 11 en 22 kW laden
- Robuuste uitvoering voor montage aan de muur

De Smart Box is vooral interessant voor situaties waarbij het beschikbare vermogen automatisch verdeeld moet worden, bijvoorbeeld bij een 3×25 A huisaansluiting.

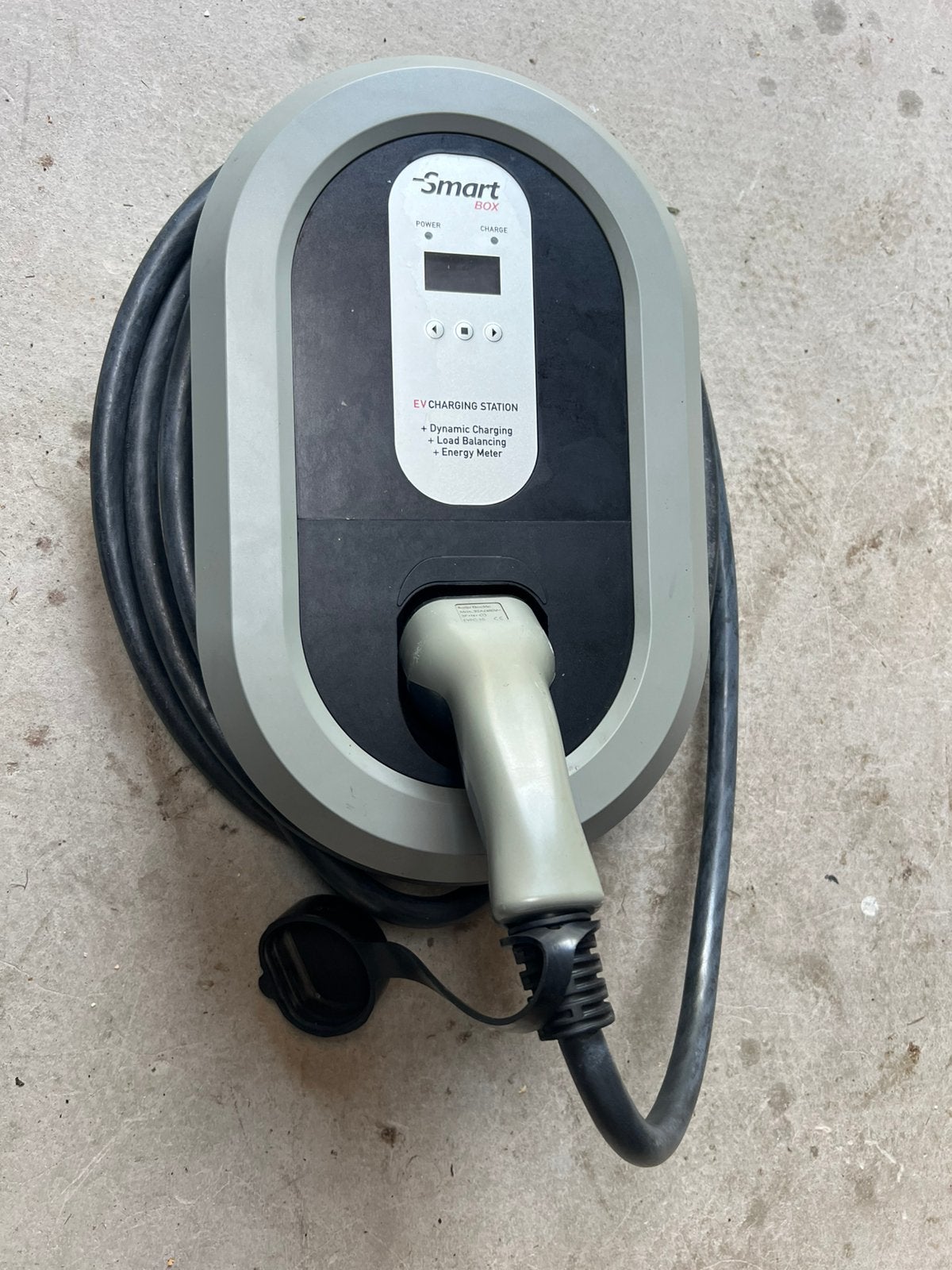

Foto’s tonen het daadwerkelijke exemplaar, inclusief typeplaatje en binnenzijde.
Handleiding voor aansluiten en bediening zit erbij, zie laatste foto.

Extra info:

De Ratio kan in de MANUAL-modus van 6 A tot 32 A worden ingesteld. Bij deze 3-fase Ratio Smart Box betekent een instelling van 6 A dat de auto in principe 6 A per fase krijgt, niet 6 A totaal. De handleiding vermeldt expliciet dat de laadstroom per fase wordt gemeten (I1, I2 en I3).

Bij 6 A:

L1: 6 A
L2: 6 A
L3: 6 A
Spanning: circa 230 V per fase
Totaal laadvermogen: 3 × 230 × 6 ≈ 4,14 kW. Oftewel: ongeveer 4,1 kW laden.

Bij een 3×25 A aansluiting: op 6 A gebruikte de auto maar ongeveer 24% van de beschikbare stroom per fase, terwijl er toch ruim 4 kW laadvermogen is.

Dat is dus een belangrijk verschil met bijvoorbeeld een 1-fase 6 A-lader, die maar ongeveer 1,4 kW zou leveren.
