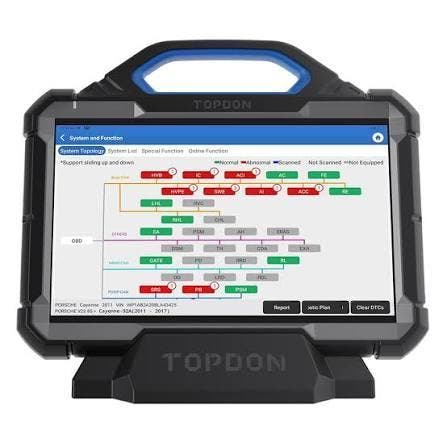

De Topdon Phoenix Max is een professionele, uitgebreide diagnosetester voor het uitlezen, testen, coderen en programmeren van moderne personenauto’s. De Phoenix Max beschikt over een groot 13,3 inch touchscreen, een krachtige hardwareconfiguratie en de nieuwe Phoenix MDCI PRO-interface.

De belangrijkste upgrades ten opzichte van de voorgangers

4-kanaals Topdon oscilloscoop verkrijgbaar voor slechts € 299,95 extra

Nieuwe Phoenix MDCI PRO-interface met ondersteuning voor meer communicatieprotocollen, waaronder DoIP en CAN FD

Inclusief dockingstation

Ondersteuning voor J2534 PassThru

Groot 13,3 inch touchscreen

Meer speciale functies, waaronder het opnieuw inleren van het airconditioningsysteem, ADAS-ondersteuning, GPF-regeneratie en realtime spanningsweergave

Sneller systeem met Android 9

8 GB werkgeheugen

256 GB opslagruimte

Meer merken online coderen en programmeren zonder dat hiervoor een apart account bij het betreffende merk nodig is

Functies en mogelijkheden

Geschikt voor de vernieuwde APK-eisen (OBFCM)

De APK-regelgeving houdt in dat tijdens de APK een EOBD-scanner moet worden gebruikt. Dit betekent dat voertuigen die na 31 december 2005 voor het eerst zijn toegelaten een emissiemeting moeten krijgen.

Daarnaast beschikt de Phoenix Max over de OBFCM-functie (OnBoard Fuel Consumption Monitoring), welke sinds 01-01-2024 van toepassing is.

Intelligente diagnose (automatische VIN-technologie)

Het systeem beschikt over intelligente diagnose. De tablet en de OBD2-interface (VCI) communiceren via Bluetooth, waarna automatisch wordt gezocht naar het VIN-nummer van het voertuig.

Automatische VIN-technologie is rond het jaar 2005 geïntroduceerd. Indien gewenst kan het voertuig ook handmatig worden geselecteerd.

Communicatiesystemen

De Phoenix Max kan communiceren met alle elektronische systemen van het voertuig, waaronder:

Motor

Transmissie

ABS

Airbags

Startonderbreker

Instrumentenpaneel

Airconditioning

Stuurbekrachtiging

Body

Chassis

En overige elektronische systemen

Actuatoren testen (bidirectional control)

Met de bidirectionele functies krijgt u toegang tot voertuig specifieke subsystemen. De beschikbare tests verschillen per voertuigfabrikant, bouwjaar en model.

Tijdens een activeringstest geeft de tablet opdrachten aan de ECU om bepaalde actuatoren aan te sturen. Zo kunt u bijvoorbeeld de werking van de benzinepomp, elektrische ramen en andere componenten testen.

Coderen en programmeren

De Phoenix Max ondersteunt online coderen en programmeren van onder andere:

Mercedes

BMW

Volkswagen

Audi

Seat

Skoda

Porsche

Land Rover

Nissan

Hyundai

Jaguar

In de toekomst kunnen hier meer merken aan worden toegevoegd.

De MDCI PRO-interface ondersteunt het J2534-protocol. Hierdoor is programmeren van andere merken eveneens mogelijk wanneer gebruik wordt gemaakt van de benodigde OEM-diagnosesoftware en een eventueel vereist dealeraccount.

J2534 programmering

De Phoenix MDCI PRO is een communicatie-interface die is ontworpen ter ondersteuning van de J2534-specificaties voor ECU-herprogrammering.

Naast de normale VCI-functie kan de MDCI PRO worden gebruikt als J2534 PassThru-interface. Dit kan in combinatie met een Windows 10- of Windows 11-pc waarop de betreffende OEM-diagnosesoftware is geïnstalleerd.

Realtime spanningsweergave

De Phoenix Max beschikt over realtime spanningsweergave. Hiermee kan de technicus tijdens de diagnose continu de spanningstoestand van het voertuig bewaken.

Topologiemapping

Met de topologiemapping krijgt u een visueel overzicht van de verschillende voertuigsystemen, foutcodes en de communicatiestatus tussen de modules.

Hierdoor is snel te zien welke systemen foutcodes bevatten en waar mogelijke communicatieproblemen aanwezig zijn.
