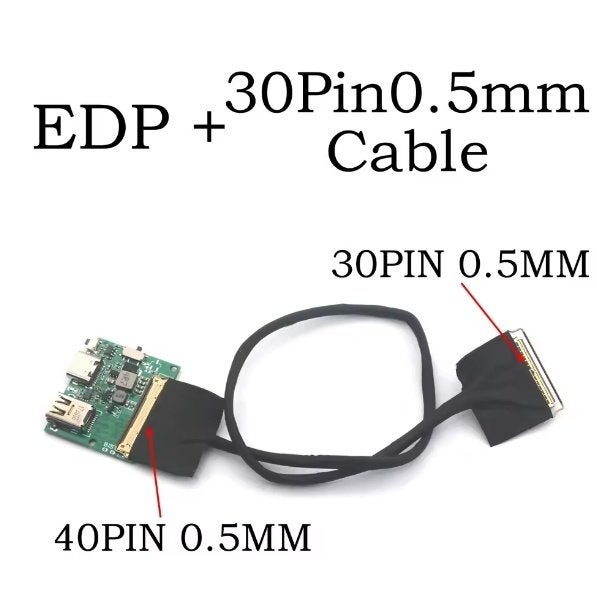

2K 4K Mini Dp Naar Edp 40pin Driver Board
Functiebeschrijving:
1. de aanvankelijke staat van het product is shutdown, en de schakelaar wordt gerealiseerd door korte pers. Wanneer het vermogenssignaal is ingeschakeld, drukt u op de schakelaar (< 1S) geeft aan dat het apparaat is ingeschakeld, drukt u nogmaals op de uitschakeling, en lange druk opnieuw na het loslaten geeft aan dat de helderheid afneemt, de initiële helderheid is 70%
2. Verwijder of steek de EDP-kabel niet terwijl het apparaat onder spanning staat. Anders kan het scherm worden beschadigd. Als u de kabel wilt verwijderen, moet u eerst in volgorde uitschakelen, alle poorten worden verwijderd en uiteindelijk de EDP-kabel loskoppelen.
3. Schakel de schakelaar aan de linkerkant om de steady-on-modus te selecteren of geen schermschermmodus voor signalen, en de juiste BITS kunnen worden kortgesloten om de zelftestmodus van het scherm uit te voeren (rode, gele en blauwe transformatie).
Prestatieparameters:
Gebruik spanning 4.2-15V; 2 tot 3A.
TYPE-C is de stroomingang, DP is de signaalingang, EDP40 is de signaaluitgang, (40PIN is 4LAN) kan 15W EDP-scherm aansturen, backlight-spanning is 12V, aandrijfspanning is 3,3 V.
Bedrijfstemperatuur: -40-85 ℃
Dimfrequentie 20KHZ.
Edp40-4lan ondersteunt resolutie 1920*1080 300HZ 2560*1440 240HZ 3840*2160,120 HZ, achterwaarts compatibel.
N-kaart compatibel scherm
B156ZAN05.1 (4k 120hz); 1080p 300hz scherm
1080p 240HZ
Ne173qhm-ny2
MNF601EA1-1
Ne156qhm_ny2
N156kme
Het scherm dat kaart A heeft getest, x vertegenwoordigt een willekeurig nummer
N156KME-GNA(2K 165hz). B133ZANxx.x B156ZANxx.x NE156QUMxxx LQ156M1JWxx B156HANxx.x NV156QUM-N72 LTN156FLxx MNG007DA1-1 B156HAN08.2/0 Kernscherm LQ156D1JW02 NV156FHM-N4N/K Desktop T1000 + nv140drn61
Desktop 3080 + b156zan05.1
Desktop rx580 + ne156qhm ny1
Desktop 3050ti + NE160QDM-NY2
Xbox (hdmi naar dp)+ NE160QDM-NY2 (alleen native 2k)
Notebook 3070 + n161hca ga1
Notebook 3070 + Ne156qhm-ny1
5300g + N156KME-GNA
5600g + N156KME-GNA
B156ZAN03. 2
NV156FHM-NY0
N156hra ea1
Gevoeligheidsregulerende capaciteit
De C8-condensator van PCBA is de ingangspoort van de gevoeligheidsaanpassingscondensator (de sleutel kan de draad als een aanraking leiden) de gebruiker kan de gevoeligheid van alle aanraaktoetsen aanpassen door de capaciteitswaarde van de CAP-poort aan te passen, het aanpassingsbereik wordt aanbevolen om 102-103 te kiezen, De gebruiker moet proberen de precisie van 5% polyestercondensator te gebruiken bij gebruik. Het verhogen van de capaciteit zal de gevoeligheid verhogen en het anti-interferentievermogen verminderen. Integendeel, het verminderen van de capaciteit zal de gevoeligheid verminderen en het anti-interferentievermogen verbeteren. (De standaard is 1NF)
