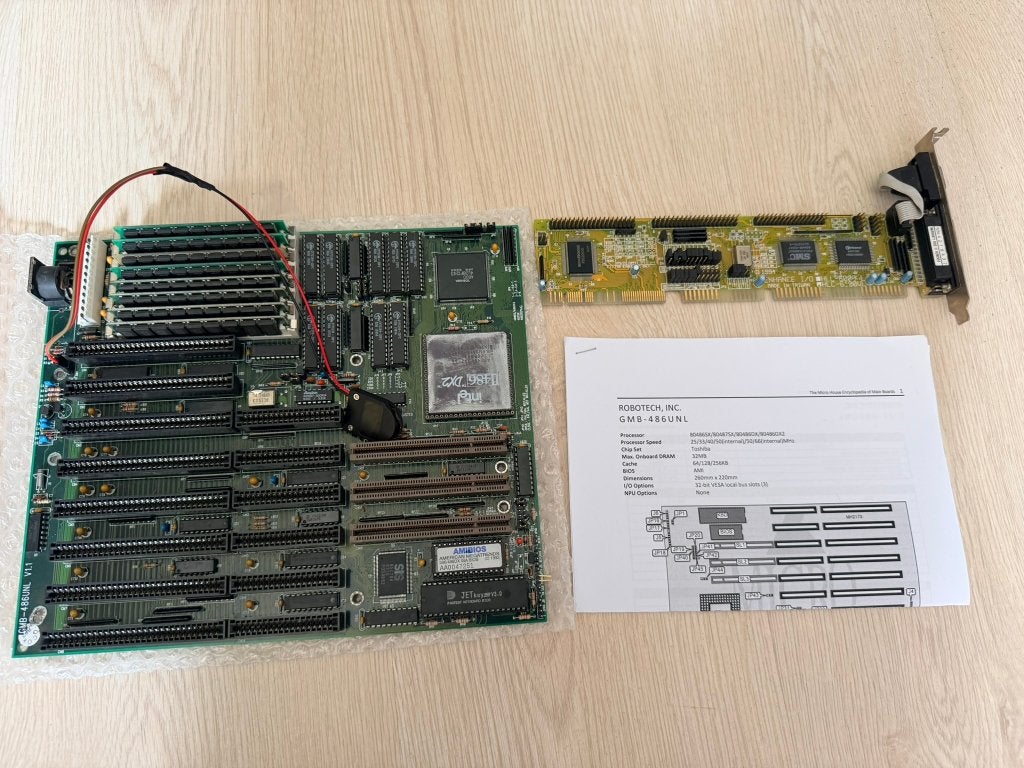

486 VLB set — Gemlight GMB-486UNL V1.1 + Enhance I/O HLC-6100VL + 8MB RAM

Complete VESA Local Bus set uit het 486-tijdperk, werkend getest

MOEDERBORD — Gemlight GMB-486UNL V1.1
- Socket 3 (486SX t/m DX2, met juiste jumperinstelling ook DX4)
- SiS chipset
- 256KB L2 cache, volledig bezet (9× Cypress CY7C199-20PC, 20ns)
- 8× 30-pins SIMM slots, max 32MB
- 3× VESA Local Bus (VLB)
- 6× 16-bit ISA + 2× 8-bit ISA
- AMI BIOS
- CPU: Intel 486 DX2-66 (SX955, write-back L1 cache)
- Baby AT formaat

I/O KAART — Enhance I/O HLC-6100VL (1994)
- VLB multi-I/O controller
- Promise PDC20630 IDE controller
- SMC FDC37C666GT Super I/O + Winbond
- 2× IDE, floppy, 2× serieel, parallel (EPP/ECP), game port
- Volledig gejumperd configureerbaar, instellingen op de kaart gedrukt

GEHEUGEN — 8MB in twee banken (8× 30-pins SIMM, 1Mx9 parity)
- Bank 0: 4× Siemens HYB511000BJ-70 / AJ-80 (70/80ns)
- Bank 1: 2× M5M41000AJ-10 + 2× TC511000J-10 (100ns)

GETEST
Systeem is opgebouwd en getest met harddisk. Windows 3.11 draait.
Alles werkend bevonden.

LET OP — RTC BATTERIJ
De originele barrel-batterij is verwijderd. Het bord heeft wel een externe batterij-header (J4)
waarop een CR2032-houder aangesloten kan worden. Zonder batterij
gaan de BIOS-instellingen verloren bij uitschakelen; de instellingen
zijn wel gewoon opnieuw in te voeren en het systeem draait verder
normaal.

Ophalen in Leiden of verzenden (verzendkosten voor koper).
