Ontdek hoe een Apple-1 of Apple ][ één enkel teken genereert voor weergave op het scherm.

Geïnspireerd door Don Lancasters beroemde artikel over een klein zelfgemaakt display, aangesloten op een ASCII-toetsenbord (Popular Electronics, april 1974). Het teken wordt weergegeven op een 5x7 dotmatrix display. Het binaire rijadres wordt aangegeven door LED's en u kunt zien hoe het display wordt opgebouwd door de 7 horizontale scanlijnen te doorlopen. De kloksnelheid kan worden aangepast van 0,6 Hz tot 800 Hz.

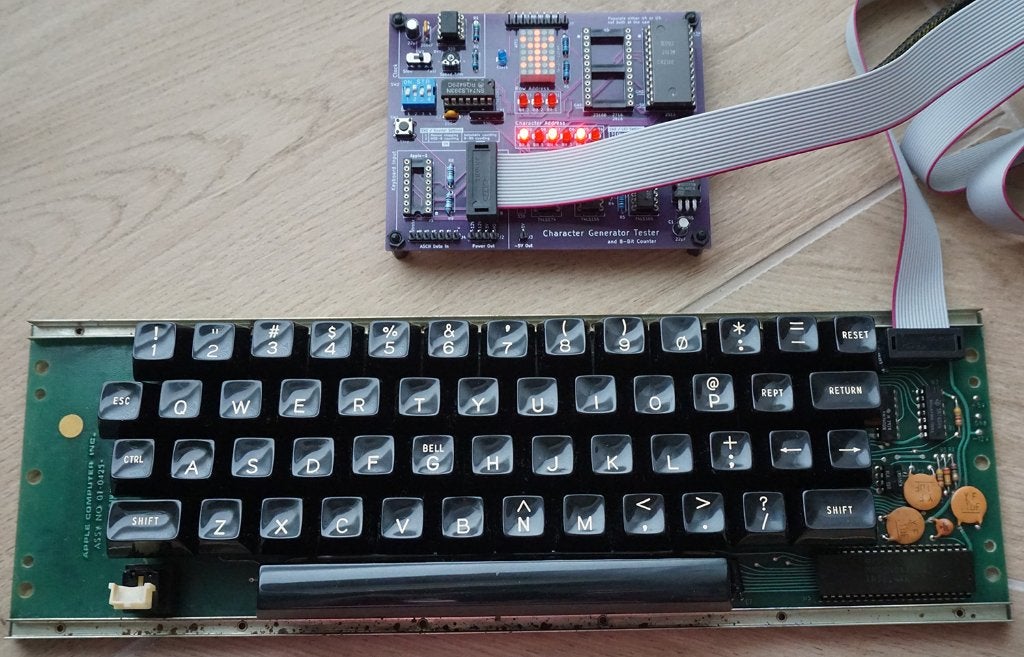

Sluit een Apple 1- of Apple II-toetsenbord rechtstreeks aan met behulp van de DIP-16-connectoren, of gebruik de ASCII-data-ingangen. Controleer de ASCII-invoer die als input wordt gebruikt voor de character generator met behulp van de LED's. Minimaal is een voeding met +5V en -12V nodig. De -5V wordt op de printplaat zelf gereguleerd. Lever +12V wanneer het aangesloten toetsenbord deze spanning nodig heeft. Ondersteunde character generator ICs zijn: Signetics 2513, 2316B, 2716 EPROM's en 2816 EEPROM's. Extra: gebruik de 8-bits telleruitvoer voor de 8-bit Workbench™!

Complete kit voor € 35,-. Een character generator IC zit niet inbegrepen. Tegen meerprijs kan de tester ook geassembleerd en getest worden geleverd. Zoek op het internet voor meer informatie. Vragen? Stel ze gerust!

Verzenden kost € 4,25 via PostNL (niet via Marktplaats).
