Ability MB-586VX7 V2.5 — Socket 7, VXpro+ + Pentium MMX 166 + 64MB — getest en gebenchmarkt

Werkend Socket 7 systeem, compleet met CPU en geheugen. Uitgebreid
getest met meerdere diagnostische tools, foto's van alle resultaten
bijgevoegd.

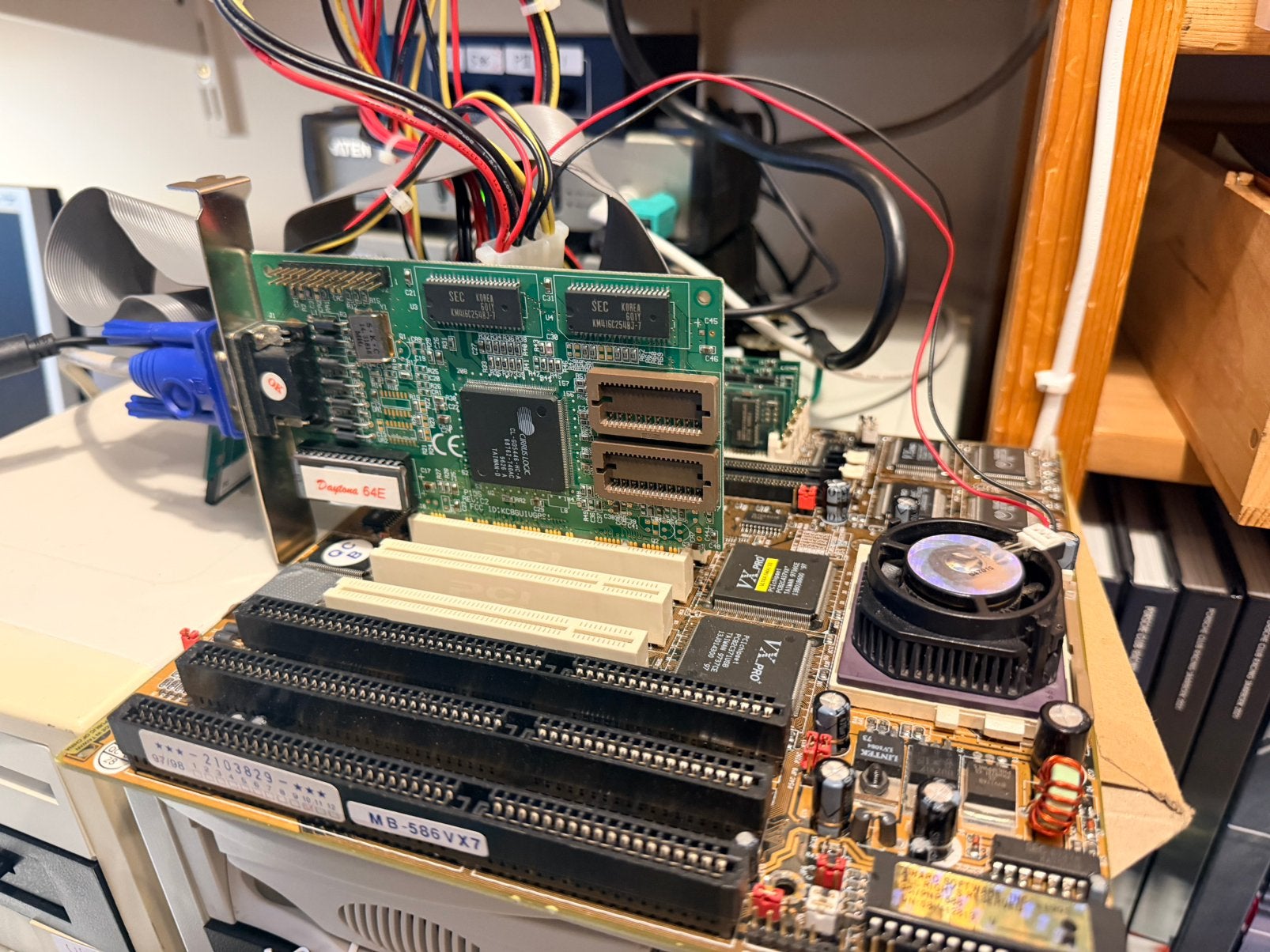

MOEDERBORD — Ability MB-586VX7 V2.5
- Chipset: VXpro+ (PC82C437VX + PC82C371USB), VIA-silicon
- Socket 7
- 512KB L2 cache, pipelined burst
- 4× 72-pins SIMM + 2× 168-pins SDRAM DIMM
- Cacheable tot 64MB
- 4× PCI, 4× ISA
- AMIKEY toetsenbordcontroller

CPU — Intel Pentium MMX 166
- BP80503166, SL23T, P55C-kern (0,28µm)
- 2,8V kernspanning, 66,56×2,5 multiplier
- 32KB L1-cache, MMX-instructieset

GEHEUGEN — 4× 16MB EDO, 60ns (64MB totaal)
- 2× LGS GT-7236 (GM71C17C17403CJ6, 4Mx36)
- 2× Fujitsu/OEM ESA4UN3242B-60JS-S (8117405B-60, 4M×32)

GETEST — SpeedSys + CACHECHK + CHKCPU
- SpeedSys: CPU correct herkend als Pentium MMX 166, geheugenbandbreedte
116,5 MB/s, duidelijke cache-curve zichtbaar (L1 16KB @ 303 MB/s,
L2 512KB @ 157 MB/s, hoofdgeheugen @ 83 MB/s), processor benchmark
123,88 — plaatst het systeem tussen i486DX2-50 en P55C-233 op de
vergelijkingsschaal
- CACHECHK: bevestigt "Cache ENABLED", 512KB. Het tool geeft zelf
ook een kleine waarschuwing over een extra "cache"-detectie op
2KB/16KB — dit is een bekend meetartefact van CACHECHK op Pentium
MMX-CPU's (write-back L1-buffer verwart het algoritme) en géén
defect; het tool signaleert dit zelf al met "this can't be right"
- CHKCPU: identificeert de CPU correct, multiplier en bus bevestigd

Eventueel videokaart/geluidskaart etc

LET OP — CMOS-batterij
De knoopcel wordt niet goed vastgehouden door de houder, waardoor
er een CMOS-error kan optreden bij koude start. Oplossing is een
nieuwe batterijhouder solderen, of stukje tape — de batterij zelf is niet het
probleem. Verder functioneert het systeem gewoon; BIOS-instellingen
moet je na een stroomonderbreking opnieuw invoeren.
