Deze switch-PCB maakt het mogelijk om op je Amiga 500 tussen verschillende processors te wisselen zonder steeds de behuizing te openen. Ideaal voor gebruik met accelerators, terrible fire modules of andere CPU-upgrades.

Verkrijgbare configuraties:

- 20 euro: Kale printplaat zonder componenten (geen socket of schakelaar)
- 25 euro: Met schakelaar en extra socket voor tweede processor naar keuze
- 30 euro: Zoals vorige optie, inclusief expansion klepje voor behuizing

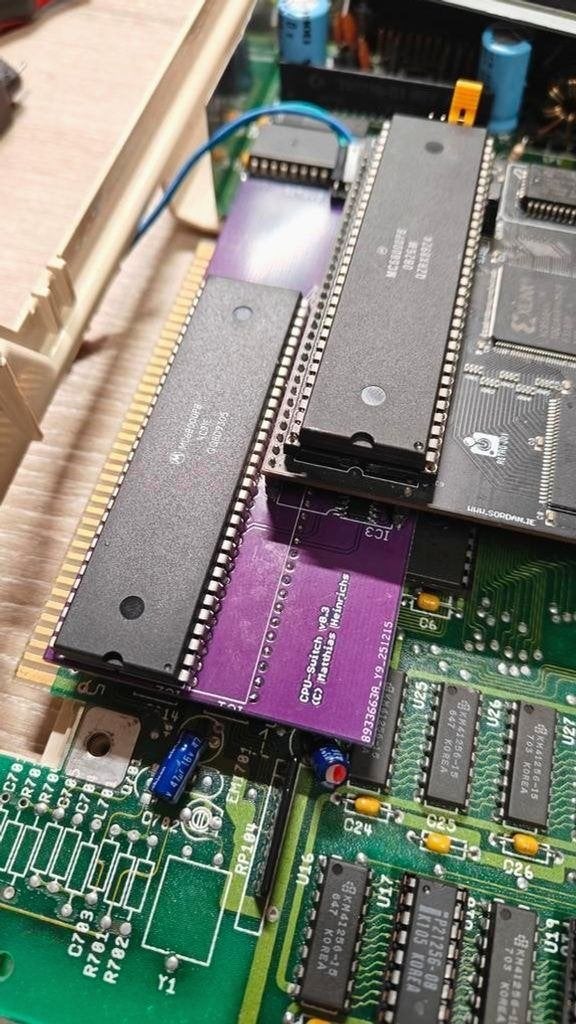

- 40 euro: Volledig uitgeruste versie met NOS processor rechtstreeks op de PCB gemonteerd (paarse afbeelding)

Bij alle versies behalve de 20 euro variant zit een socket voor de tweede CPU.

Tijdens installatie kunnen kleine aanpassingen vereist zijn.

Technische werking:
De Garlic board functioneert als hardware bus-arbiter voor de Motorola 68000 architectuur. Het systeem schakelt niet alle 64 pinnen mechanisch, maar stuurt specifieke signalen aan:

De HALT en RESET lijnen worden gebruikt om de inactieve processor in tristate modus te plaatsen, waarbij deze de bus vrijgeeft. Via AS (Address Strobe) isolatie zorgt de Garlic dat alleen de actieve CPU communicatie heeft met de chipset (Paula/Agnes/Denise).

Voor de adres- en databussen (D0-D15 en A1-A23) worden snelle Bus-Switch ICs toegepast (vergelijkbaar met 74CBT serie), met minimale weerstand (ongeveer 5 ohm) en verwaarloosbare vertragingen voor correcte bus-timing.

Een handshake-mechanisme garandeert dat bus contention wordt voorkomen door volledige ontkoppeling van de ene CPU voor activatie van de andere. Clock-signalering (7.14 MHz) wordt naar beide sockets geleid met manipulatiemogelijkheden voor synchronisatie.

Let op: Voor PiStorm gebruik zijn momenteel hardware-modificaties nodig. We ontwikkelen een verbeterde versie met betere PiStorm compatibiliteit.

Verzending naar heel Nederland mogelijk (kosten voor koper) of ophalen.

Conditie: Nieuw
