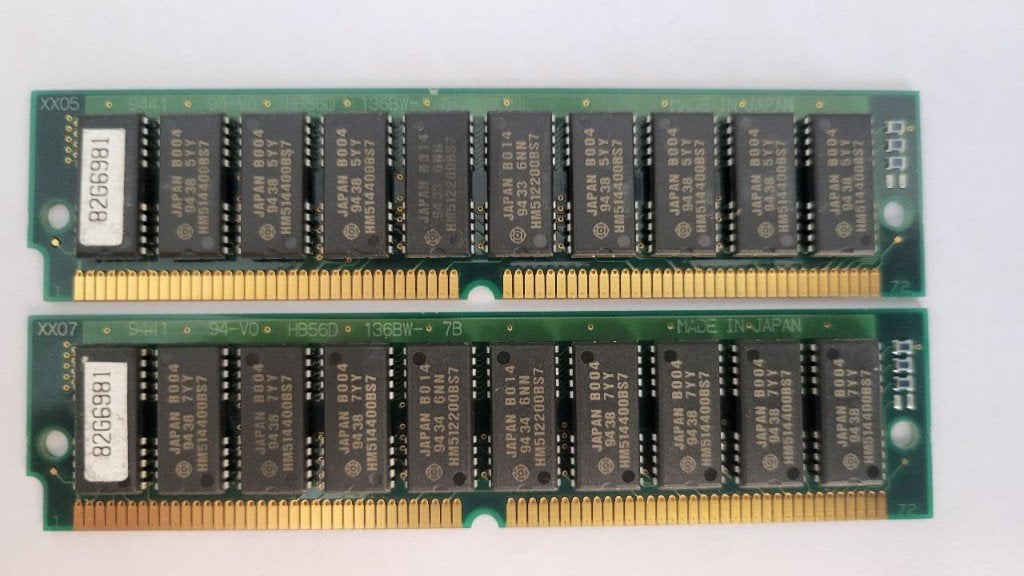

2x 4MB 72-pins IBM 82G6981 (8x HM514400BS7 + 2x HM512200BS7)

4 MB 72-pin SIMM RAM-module met pariteit (Fast Page Mode), geproduceerd onder het IBM-onderdeelnummer 82G6981.
Hier is de exacte technische betekenis van de componenten op deze geheugenmodule:

Specificaties van de module

• Type: SIMM (Single In-line Memory Module) met 72-pins. Dit type geheugen werd voornamelijk gebruikt in computers uit de 486- en vroege Pentium-tijdperken (jaren '90).
• Totale capaciteit: 4 Megabyte (MB).
• Snelheid / Bus Type: Fast Page Mode (FPM), veelal werkend op een snelheid van 70 ns of 80 ns.
• IBM Part Number: 82G6981 (vaak gebruikt in IBM PS/2 systemen of vroege IBM PC's).

Betekenis van de chips (IC's)
De module bereikt zijn capaciteit en pariteitscontrole door een specifieke combinatie van Hitachi-geheugenchips:

• 8x Hitachi HM514400BS7: Dit zijn DRAM-chips van elk 1 Megabit x 4-bit (4 Mbit per stuk). Samen vormen deze 8 chips het primaire datapad van 32-bits (8 × 4-bit = 32-bits), wat resulteert in exact 4 Megabyte aan data (4 Mbit × 8 = 32 Mbit = 4 MB).
• 2x Hitachi HM512200BS7: Dit zijn kleinere DRAM-chips van elk 1 Megabit x 2-bit (2 Mbit per stuk). Deze twee chips dienen specifiek voor de pariteitsbits (foutcorrectie). Ze voegen 4 extra bits toe aan de bus (2 × 2-bit = 4-bits), waardoor de totale breedte van de module 36-bits wordt (32-bits data + 4 pariteitsbits).

Gebruikte vintage hardware
Niet getest
Wordt verkocht zoals afgebeeld.
Interessant voor verzamelaars, retrocomputerliefhebbers of voor het herstellen van een oudere computer.
