2x8 MB FPM-RAM non-Parity 70ns 72-pin PS/2 - 16xTMS44400DJ-70

• 8 MB Fast Page Mode (FPM) RAM-geheugenmodule, meestal in de vorm van een 72-pins SIMM (Single Inline Memory Module).

Hieronder vind je de specificaties van de individuele chips en het totale geheugenblok:

Specificaties per chip (TMS44400DJ-70)

• Fabrikant: Texas Instruments (TI)
• Type geheugen: DRAM (Dynamic Random-Access Memory), specifiek Fast Page Mode (FPM).
• Organisatie: 1 Meg x 4-bit (1.048.576 woorden × 4 bits per chip).
• Capaciteit per chip: 4 Megabit (Mbit) — oftewel 512 Kilobyte (KB) per chip.
• Snelheid: 70 ns (maximale RAS-toegangstijd).
• Behuizing: 20/26-pin plastic SOJ (Small Outline J-lead), 300 mil breed.
• Spanning: Typisch 5V werking.

Totaal overzicht van de 16x Module
Wanneer 16 van deze 4-bits chips samen op één module worden geplaatst, worden ze parallel geschakeld om een bredere databus te vormen:

• Totale capaciteit: 16 × 512 KB = 8 Megabyte (MB).
• Busbreedte: Een standaard 72-pins non-parity SIMM heeft een databus van 32-bits. Om 32 bits te vullen met 4-bits chips, zijn er 8 chips nodig per "bank". Met 16 chips in totaal is de module double-sided (2 banks van 8 chips elk, georganiseerd als 2M x 32).
• Toepassing: Dit type geheugen werd veel gebruikt in computers uit het 486- en vroege Pentium-tijdperk (midden jaren '90), evenals in diverse industriële apparaten en vintage synthesizers/samplers.

Gebruikte vintage hardware
Niet getest

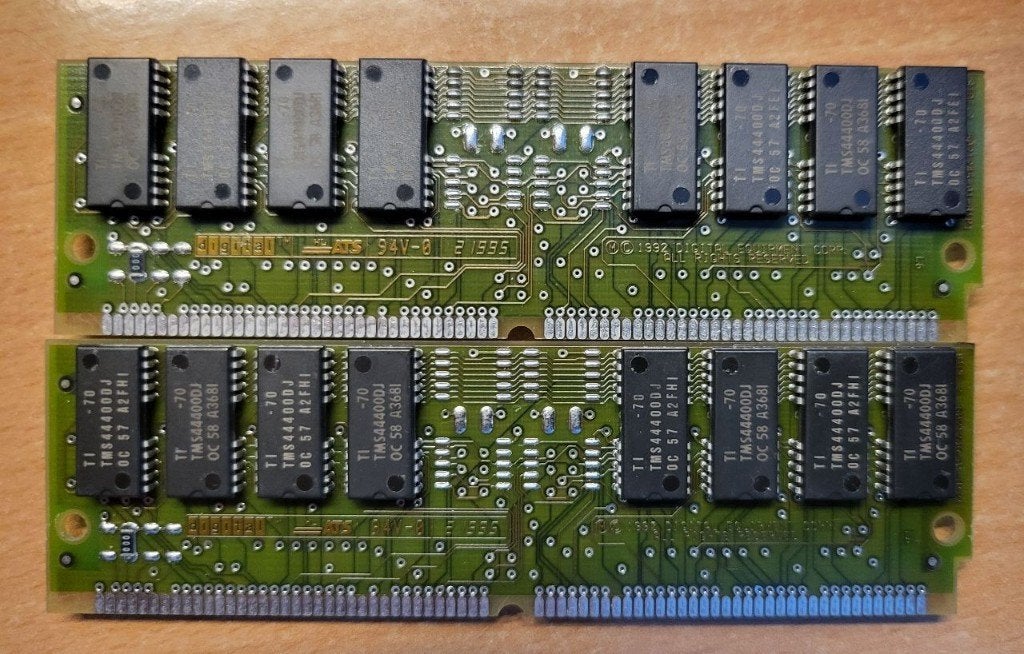

Wordt verkocht zoals afgebeeld.
Interessant voor verzamelaars, retrocomputerliefhebbers of voor het herstellen van een oudere computer.
