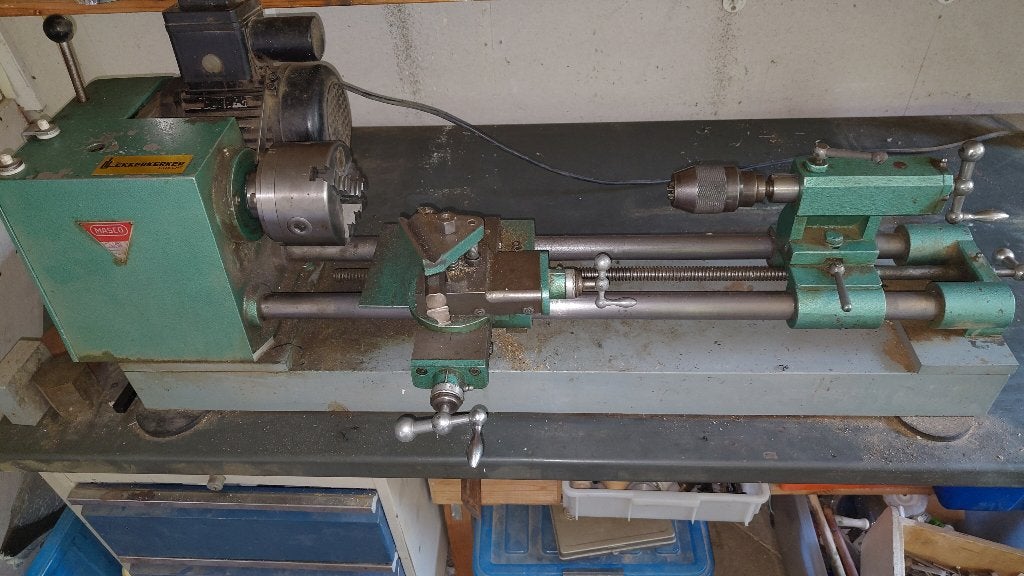

MASCO MT 500 metaaldraaibank – ca. 1976/1980 – incl. toebehoren & originele documentatie

Te koop aangeboden een bijzondere en degelijk gebouwde MASCO MT 500 universele metaaldraaibank, compleet met diverse bijbehorende gereedschappen, opspanmiddelen en de originele oude technische documentatie.

Ik verkoop deze machine namens de voormalige eigenaar, een inmiddels op leeftijd zijnde ingenieur die zijn eigen werkplaats heeft moeten beëindigen. De draaibank heeft jarenlang in zijn particuliere werkplaats gestaan. De aanwezige documentatie en toebehoren zijn bij de machine bewaard gebleven.

MASCO MT 500
Het betreft de uitgebreidere MT 500-uitvoering met tussendrijfwerk (Vorgelege).
Technische gegevens uit de bijbehorende historische documentatie:

• centerhoogte: 110 mm
• centerafstand: 500 mm
• maximale draaidiameter boven de geleidingen: 220 mm
• draaidiameter boven de dwarsslede: 126 mm
• spindeldoorlaat: 20 mm
• hoofdspil: Morseconus MK3
• losse kop: Morseconus MK2
• pinoleslag losse kop: 65 mm
• dwarsverplaatsing support: 100 mm
• bovenslede: 58 mm, 360° draaibaar
• twee massieve ronde geleidingsstangen van 30 mm
• hoofdspil gelagerd in 2 nastelbare 30306 kegelrollagers
• motor: 0,37 kW / ca. 1400 t/min
• totale lengte circa 1170 mm
• gewicht met motor circa 45 kg

De MT-uitvoering beschikt over een tussendrijfwerk voor lage toerentallen. De oorspronkelijke Duitse documentatie noemt voor de uitvoering met Vorgelege zes toerentalmogelijkheden, waaronder zeer lage snelheden voor grotere diameters en zwaarder verspaningswerk.
Interessante historische documentatie
Bij de machine bevindt zich de oude Duitstalige technische handleiding voor deze machinefamilie.
Dit is veel meer dan alleen een eenvoudige gebruiksaanwijzing. De documentatie bevat onder andere technische doorsnedetekeningen, onderdelenlijsten en bestelnummers, onderhouds- en smeervoorschriften, afstelling van de hoofdspillagers en sledes, informatie over het tussendrijfwerk, wisselwieltabellen, voedings-/draadsnijgegevens en een elektrisch schakelschema.
Bijzonder is dat verschillende originele technische tekeningen in de handleiding zijn voorzien van ontwerpdata uit oktober 1976, waaronder 22-10-1976, 23-10-1976 en 31-10-1976, met de oorspronkelijke tekenaarsparaaf.
Hiermee kan de constructie van deze machinefamilie aantoonbaar tot ten minste 1976 worden teruggevoerd.
De MASCO vertoont een zeer sterke technische verwantschap met de Duitse Walter Blombach/WABECO Universal-Mechaniker-Drehbank uit de 200/300/400- respectievelijk 2200/2300/2400-serie. De MT 500 komt qua constructie overeen met de uitvoering met Vorgelege/tussendrijfwerk.

De machine is in Nederland geleverd via Lekkerkerker Utrecht, waarvan de oude dealer-/leverancierssticker nog op de machine aanwezig is.

Klauwplaat
Gemonteerd is een kwalitatief goede:
ROTO RECORD DH 110 × 3-II zelfcentrerende drieklauw
met een diameter van circa 110 mm.
De klauwplaat is gemarkeerd met onder meer:
TGL 30-2332 – n max. 4000 U/min.

Meegeleverde toebehoren
Bij de machine worden de op de foto's afgebeelde toebehoren meegeleverd. Daaronder bevinden zich meerdere Morseconus-opnamen, boorhouders/boorkoppen, vaste en meelopende centers, diverse grotere metaalboren met conische schacht, verloopstukken/opnamen en diverse overige draaibankgereedschappen.
Ook de op de foto's gemonteerde boorkop in de losse kop behoort bij de machine.
Staat
De machine verkeert grotendeels in originele, niet-gerestaureerde staat. De originele groene hamerslaglak, het MASCO-typeplaatje en de oude Lekkerkerker Utrecht-sticker zijn nog aanwezig.
Hij heeft gebruiks- en ouderdomssporen en moet na de lange stilstand worden schoongemaakt en onderhouden.

De machine is afkomstig uit een werkende werkplaats maar is door mij niet getest. Verkoop daarom in de huidige staat.

Verkoop
Een interessante compacte draaibank voor de modelbouwer, fijnmechanicus, restaurateur of liefhebber van degelijk Europees gereedschap.
Door de combinatie van de MASCO MT 500, ROTO RECORD-klauwplaat, aanwezige toebehoren en de uitgebreide historische documentatie uit de jaren zeventig verkoop ik de machine bij voorkeur als één compleet geheel.

Serieuze biedingen via de website van Marktplaats zijn welkom.
Bezichtiging op afspraak.
Vanwege formaat en gewicht alleen afhalen.
