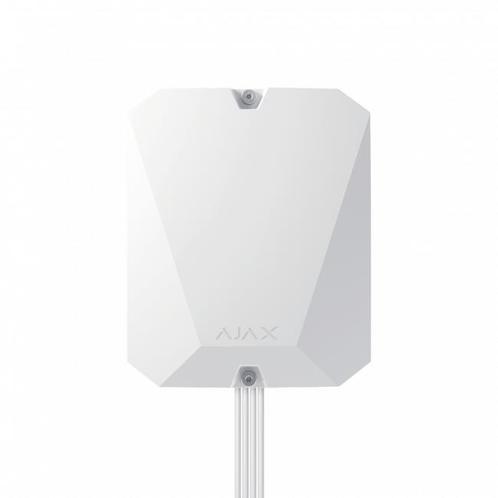

Ajax MultiTransmitter 3EOL MultiTransmitter 3EOL: je bedrade alarm wordt slim Sluit tot 18 bekabelde detectoren of zones aan op je Ajax-systeem en beheer ze samen met je draadloze Ajax-apparaten in een app. Heb je een bestaand bedraad alarm dat nog prima werkt? Met de MultiTransmitter 3EOL hoef je het niet weg te gooien. De module verbindt tot 18 bekabelde zones draadloos met je Ajax-hub via het beveiligde Jeweller-protocol, tot 2.000 meter in open ruimte. Perimeter-detectoren, gassensoren, vloeistofniveausensoren, seismische melders: je koppelt ze aan Ajax en beheert het gecombineerde systeem in de Ajax-app. Elke zone stel je in als NO, NC, EOL, Double of Triple EOL (3EOL), automatisch herkend door de Ajax PRO-app. De ingebouwde voeding (100-240 V) levert 10,5-15 V aan de aangesloten melders en er is plek voor een 12V-reserveaccu die het geheel tot 30 uur draaiend houdt bij een stroomuitval. Kenmerken Wat de MultiTransmitter 3EOL biedt Tot 18 bekabelde zones Sluit tot 18 bedrade detectoren of groepen melders aan op je Ajax-systeem. NO, NC en 3EOL Elke zone als NO, NC, EOL, Double of Triple EOL. De weerstand wordt automatisch herkend in de app. Tweeweg Jeweller Draadloze, versleutelde verbinding met de hub tot 2.000 m in open ruimte. Netvoeding + reserveaccu Werkt op 100-240 V met plek voor een 12V-accu voor tot 30 uur back-up. Beheer per zone in de app Elke zone verschijnt als apart apparaat: eigen naam, type en meldingen. In wit en zwart Kies de kleur die het beste bij de montageplek past. In beeld De module in beeld De MultiTransmitter 3EOL in wit en zwart, met de aansluitzones voor bedrade melders. Zo werkt het Zo sluit je je bedrade melders aan Sluit de bedrade detectoren aan op de klemmen van de MultiTransmitter en kies per zone het type (NO, NC of een EOL-variant). De module herkent de EOL-weerstand automatisch in de Ajax PRO-app. Daarna voeg je de MultiTransmitter met een QR-scan toe aan je hub en verschijnt elke zone als een apart apparaat in de app, met eigen naam, type en meldingen. De ingebouwde voeding verzorgt zowel de module als de aangesloten melders (10,5-15 V, tot 1 A samen). Plaats een 12V-reserveaccu (niet inbegrepen) in de behuizing en het systeem blijft bij een stroomuitval tot 30 uur werken. Specificaties Belangrijkste specificaties Type Draadloze integratiemodule voor bedrade melders Bekabelde zones 18 (meerdere melders per zone mogelijk) Zonetypes NO, NC, EOL, Double EOL, Triple EOL (3EOL) EOL-weerstand 1 k tot 15 k per weerstand (firmware 2.13+) Gebeurtenistypes 15 soorten (inbraak, brand, gas, lekkage, sabotage,...) Protocol Jeweller, tweeweg, versleuteld Radiobereik tot 2.000 m in open ruimte Hoofdvoeding 100-240 V, 50/60 Hz Voeding voor melders 10,5-15 V, tot 1 A totaal Reservevoeding 12V-accu tot 7 Ah, tot 30 uur (niet inbegrepen) Beschermingsklasse IP40, IK06 (binnengebruik) Afmetingen 192 × 238 × 100 mm Gewicht 874 g (wit) Certificering EN 50131 (grade 2), INCERT, RED, RoHS, EMC, LVD Waarmee combineren Maak het compleet Ajax-hub De MultiTransmitter meldt in je Ajax-systeem; een hub is nodig. Bekijk de Hub 2. Ajax Transmitter Maar een enkele melder integreren? Bekijk de Transmitter. Bekabelde melders Werkt met NO/NC- en EOL-melders: IR-barrières, gas, vloeistofniveau, seismisch en meer. Vergelijking Transmitter of MultiTransmitter 3EOL? Beide brengen bekabelde detectoren in je Ajax-systeem. Kies op basis van het aantal melders dat je wilt koppelen. Kenmerk Ajax Transmitter MultiTransmitter 3EOL Bekabelde ingangen 1 melder tot 18 zones Zonetypes NC/NO (ALARM + TAMP) NO, NC, EOL, Double en Triple EOL Voeding module 3x CR123A (voorgeïnstalleerd) 100-240 V + 12V-reserveaccu Voeding voor melder 3,3 V, tot 125 mA 10,5-15 V, tot 1 A Radiobereik (open ruimte) tot 1.600 m tot 2.000 m Montage in de melderbehuizing wandkast 192 x 238 x 100 mm Beste voor losse bekabelde melder heel bekabeld alarm Bekijken Ajax Transmitter Deze pagina De Transmitter integreert een enkele bekabelde melder op batterijen. De MultiTransmitter 3EOL koppelt tot 18 zones, voedt de melders zelf en heeft een netvoeding met reserveaccu. Vragen Veelgestelde vragen Wat betekent 3EOL? 3EOL staat voor Triple End Of Line. Naast NO, NC en een enkele EOL-weerstand ondersteunt de module ook Double en Triple EOL, waarbij een zone meerdere toestanden (alarm, sabotage, storing) over dezelfde kabel doorgeeft. De Ajax PRO-app herkent de weerstandswaarde automatisch. Hoeveel melders kan ik aansluiten? De MultiTransmitter heeft 18 bekabelde zones. Per zone kun je meerdere detectoren plaatsen; het exacte aantal hangt af van hun stroomverbruik (samen tot 1 A op de 10,5-15 V-uitgang). Heb ik een Ajax-hub nodig? Ja. De MultiTransmitter meldt zijn zones in een Ajax-systeem, dus je hebt een Ajax-hub nodig. Wil je juist Ajax-melders aan een bedraad paneel koppelen, kijk dan naar de ocBridge Plus. Wat is het verschil met de Transmitter? De Transmitter integreert een enkele bekabelde melder en werkt op batterijen. De MultiTransmitter doe
