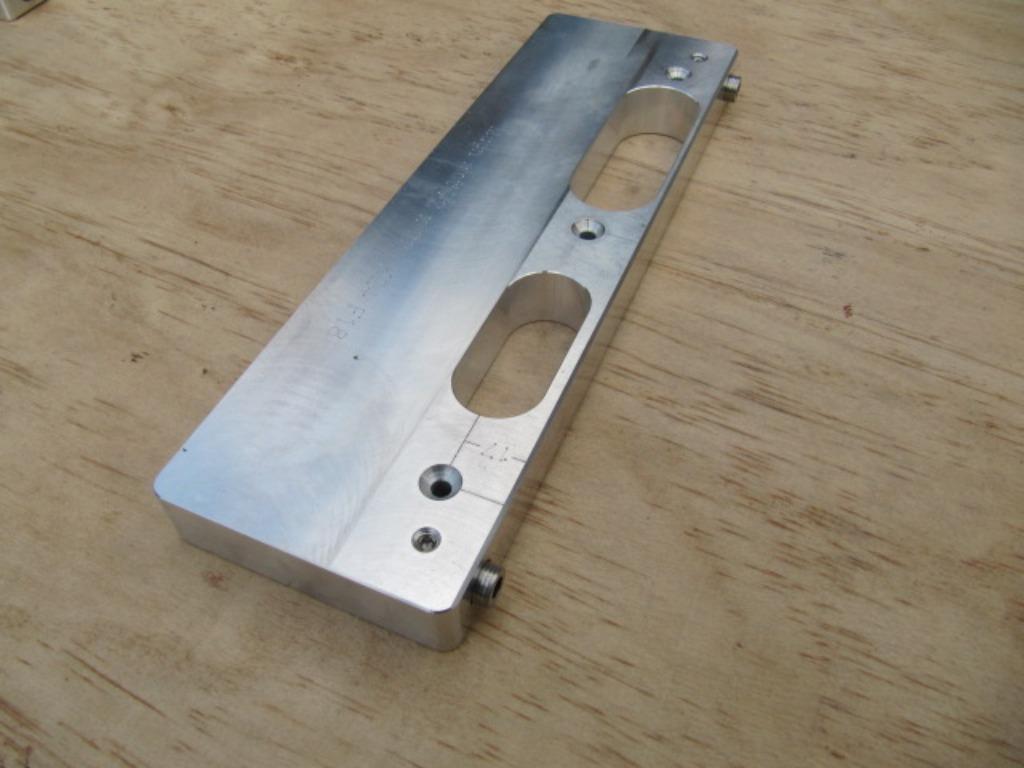

Al freesmal Intersteel magneet sluitkom/plaat 72 x 22 mm

Aangeboden wordt een freesmal om de sluitplaat en de sluitkom van de Intersteel magneet 100% uit te frezen.

Afmetingen van de sluitplaat is 72 x 22 mm. Deze freesmal kan zowel voor de dagschoot als de dag- en nachtschoot gebruikt worden. De positie van de magneet sluitkom in het kozijn moet in één keer juist zijn, daarom kunt u deze freesmal op de juiste positie in het kozijn instellen.

Eigenschappen
- Om de positie van het magneet sluitkom/plaat nauwkeurig te kunnen bepalen, waarbij de deurdikte als zowel de positie van het slot in de deur kan variëren, is op de mal aangegeven hoeveel mm het hart van de rand zit en zijn twee instelboutjes aangebracht;
- Op de instelboutjes is een millimeter verdeling aangebracht en kunnen de instelboutjes vastgezet worden om los trillen te voorkomen;
- Mal is te gebruiken met frees 18 mm en kopieerring 24 mm;
- Beitel 18 mm (F18), kopieerring 24 mm (K24) en uitfreesmaat (72 x 22) zijn in de freesmal gegraveerd.

Instructie positie van het magneet sluitkom/plaat instellen
1) Meet de afstand van het midden van het slot tot de deurrand die tegen het kozijn drukt;
2) Tel daar de dikte van de eventuele stoot rubbertjes in het kozijn bij op;
3) Trek daar de 17 mm die op de mal staat vanaf;
4) Blijft over de instelling van de instelboutjes.

Levering omvat

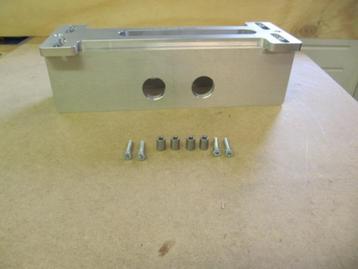

- Freesmal met positionering instelling;
- Foto handleiding (op aanvraag).
